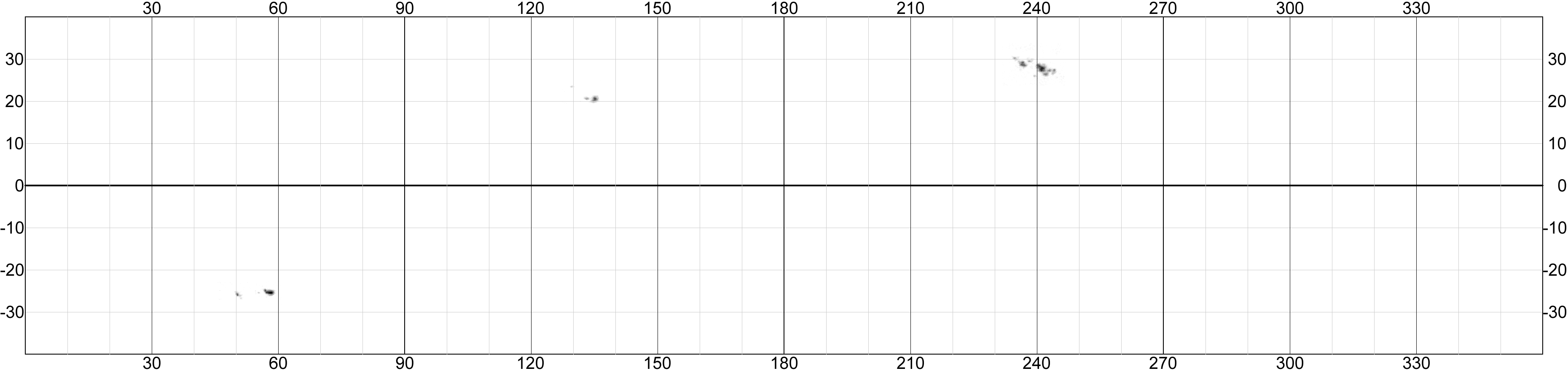

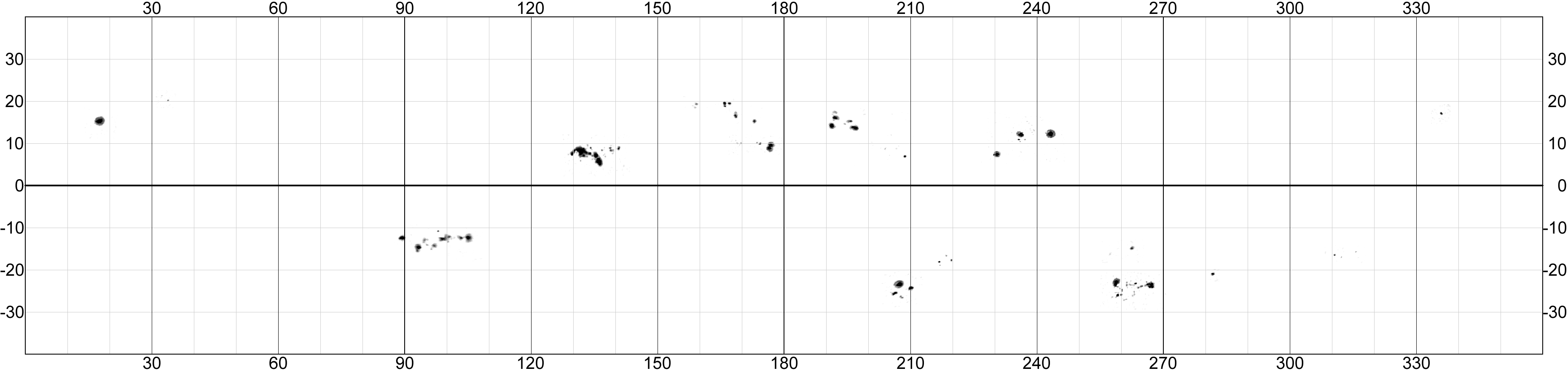

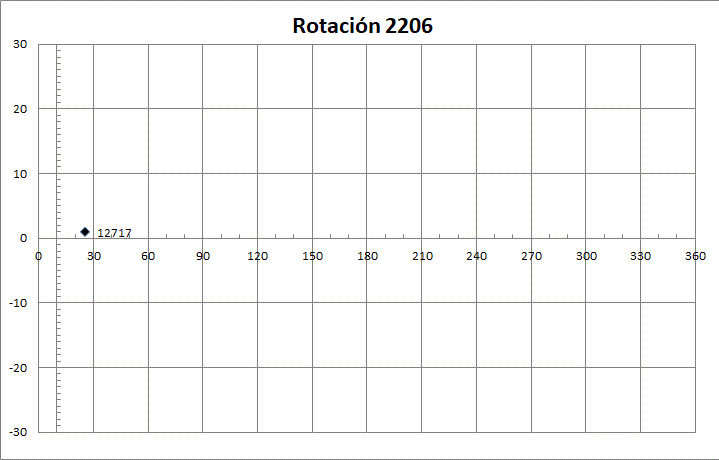

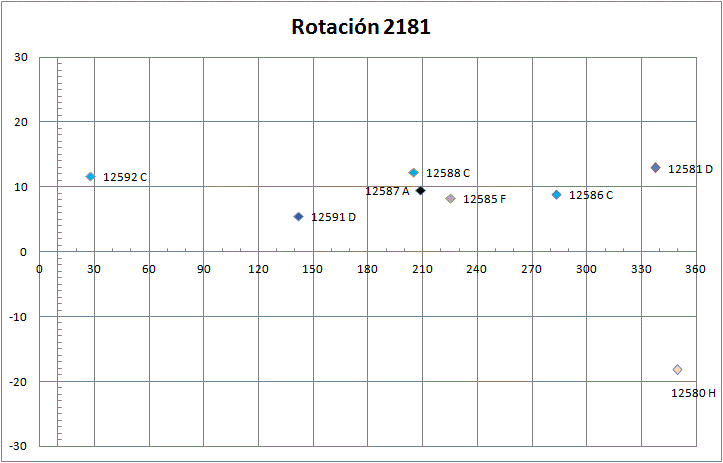

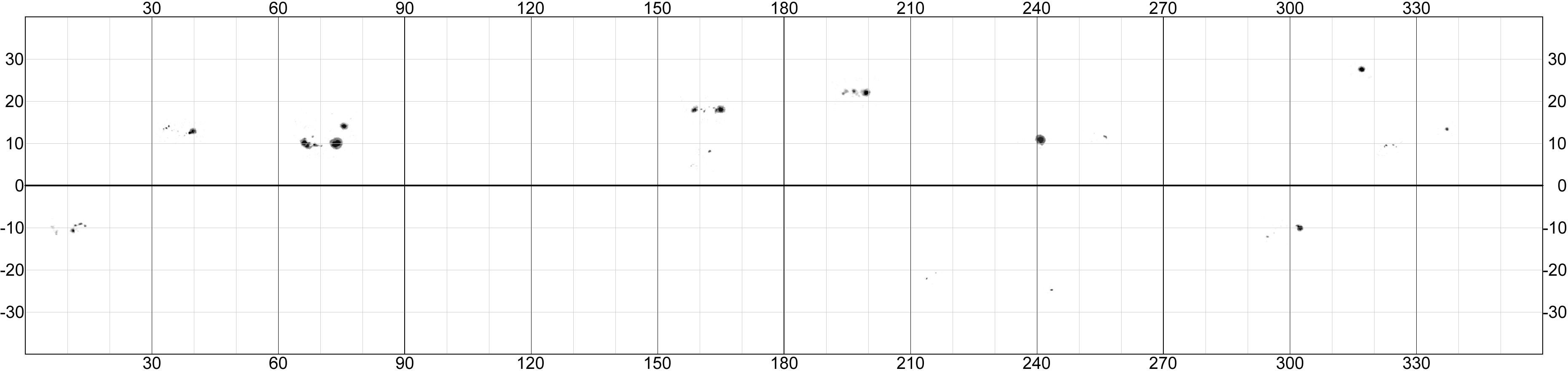

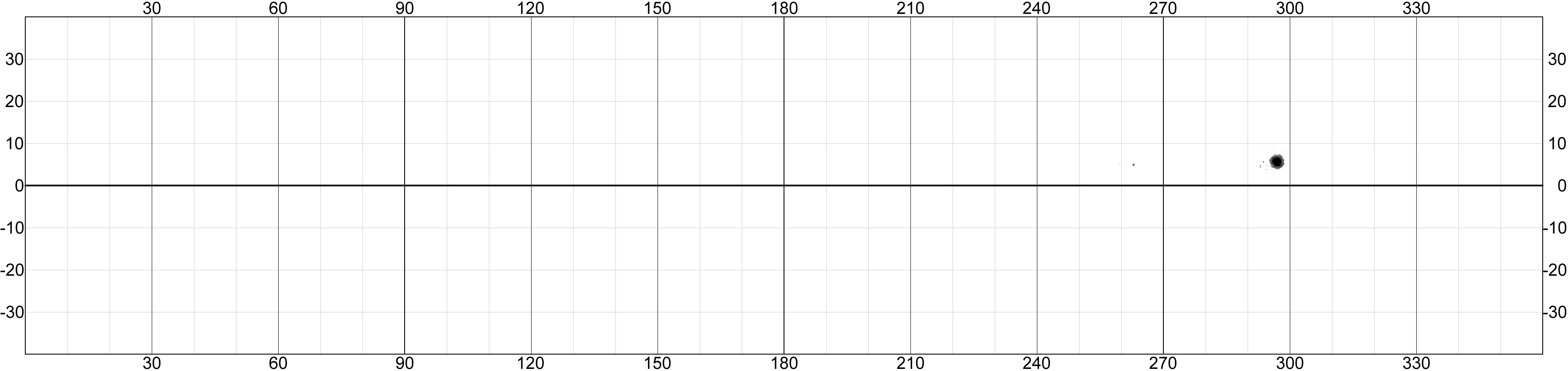

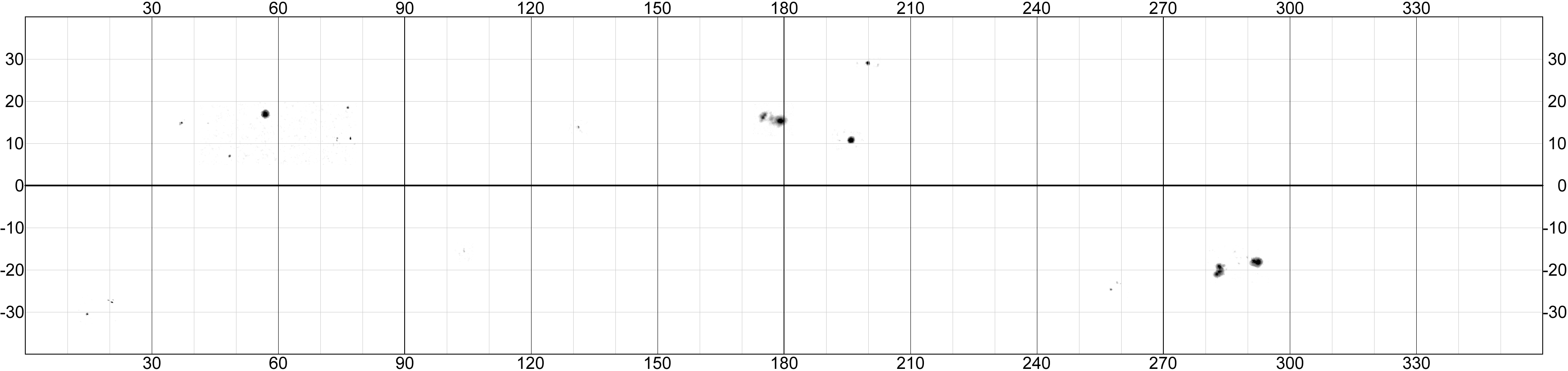

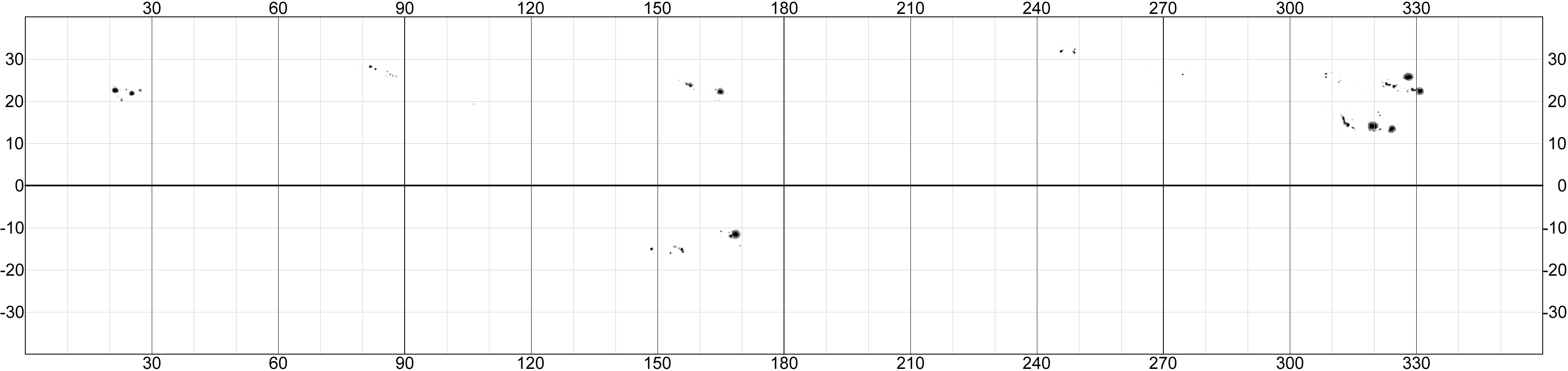

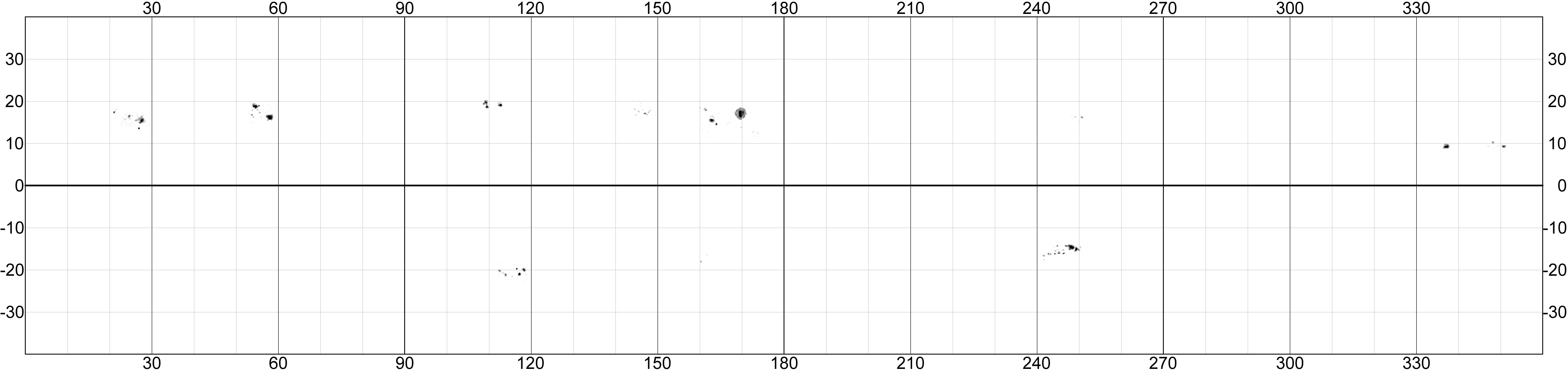

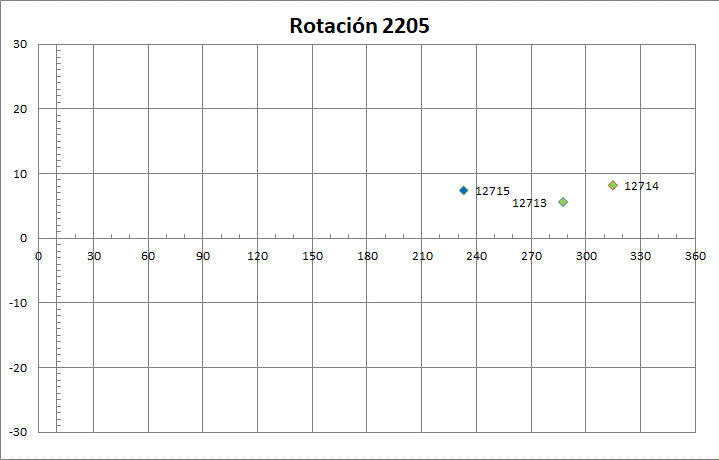

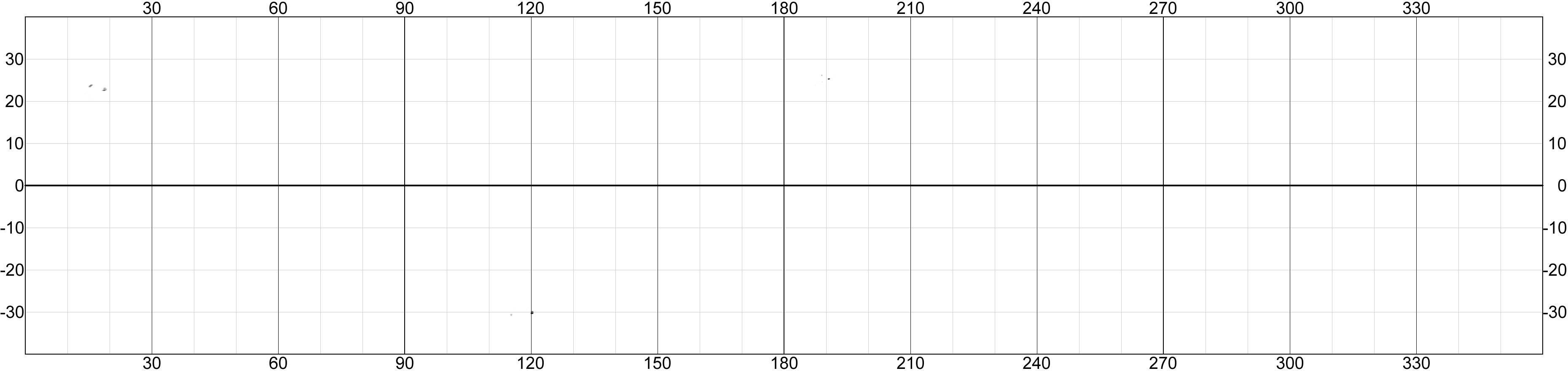

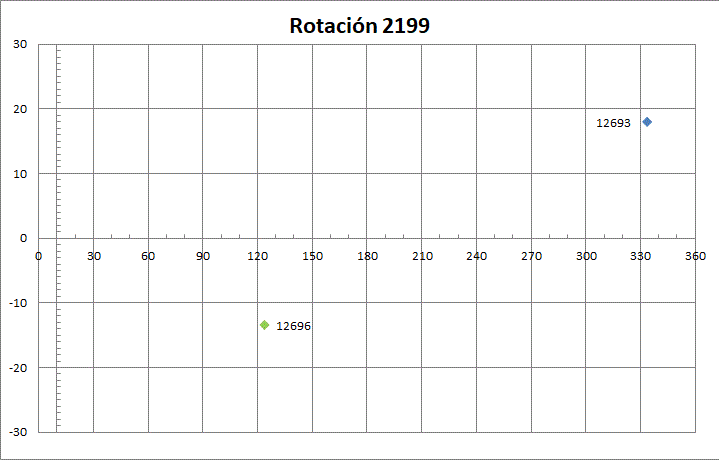

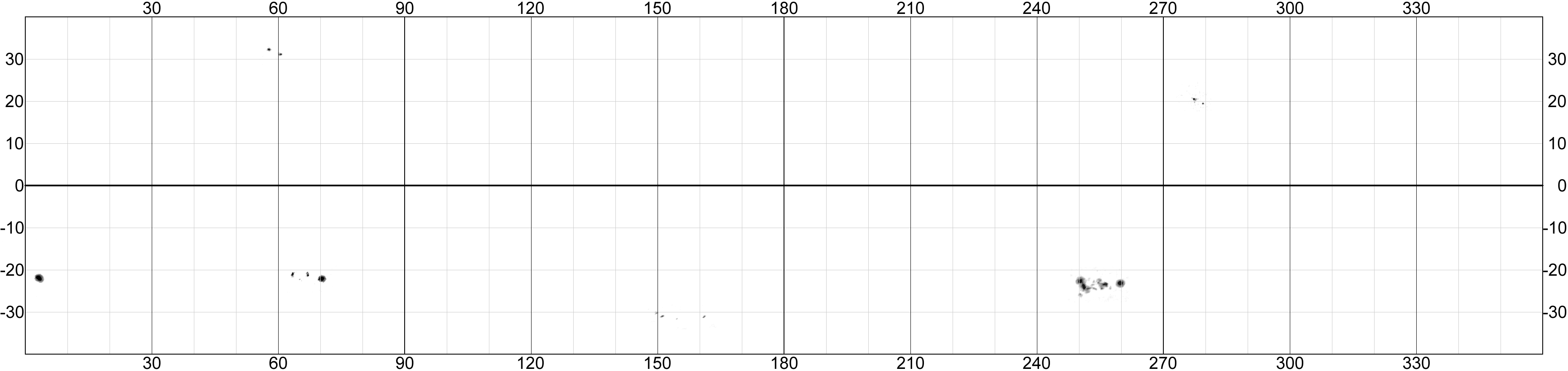

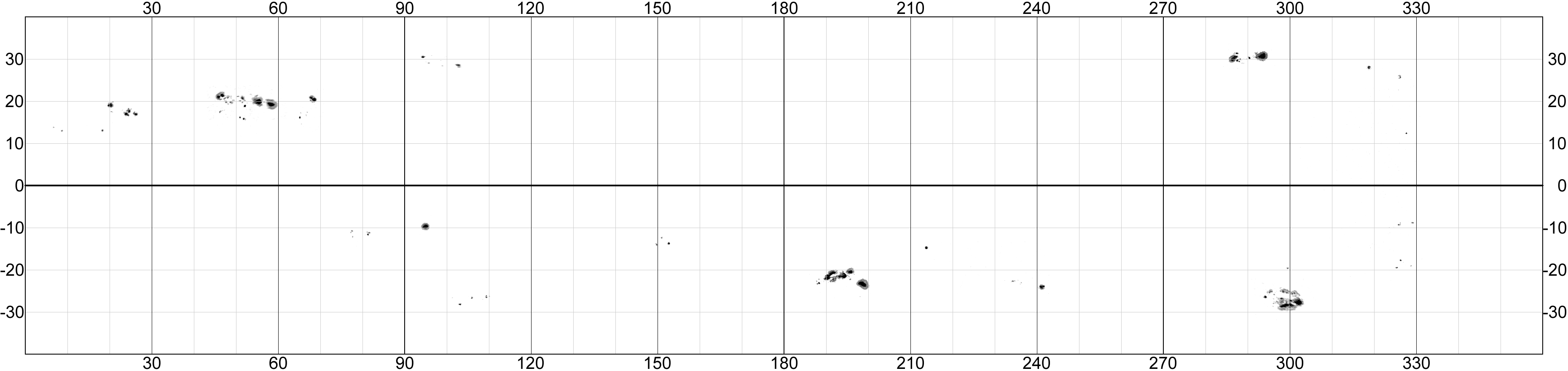

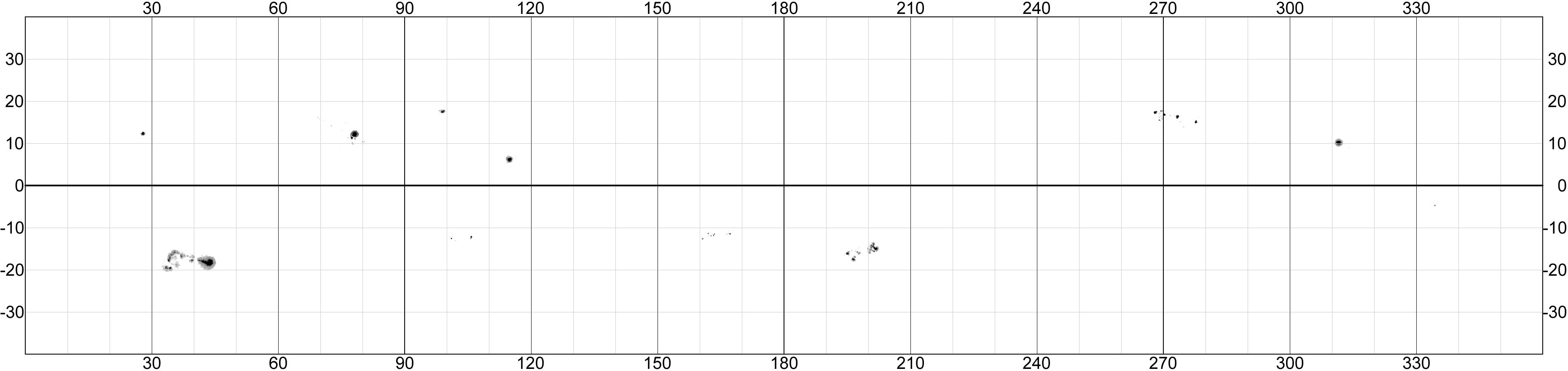

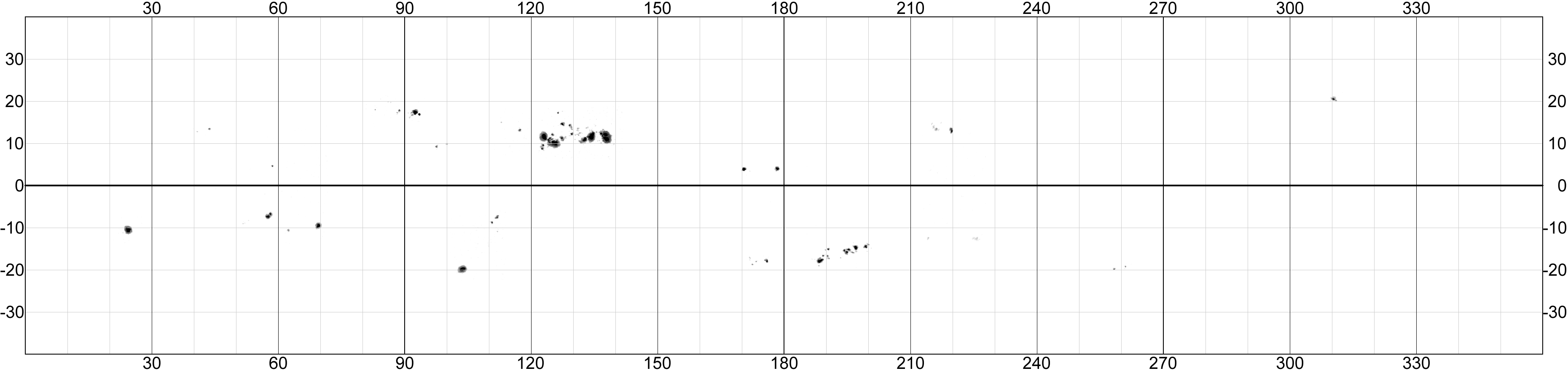

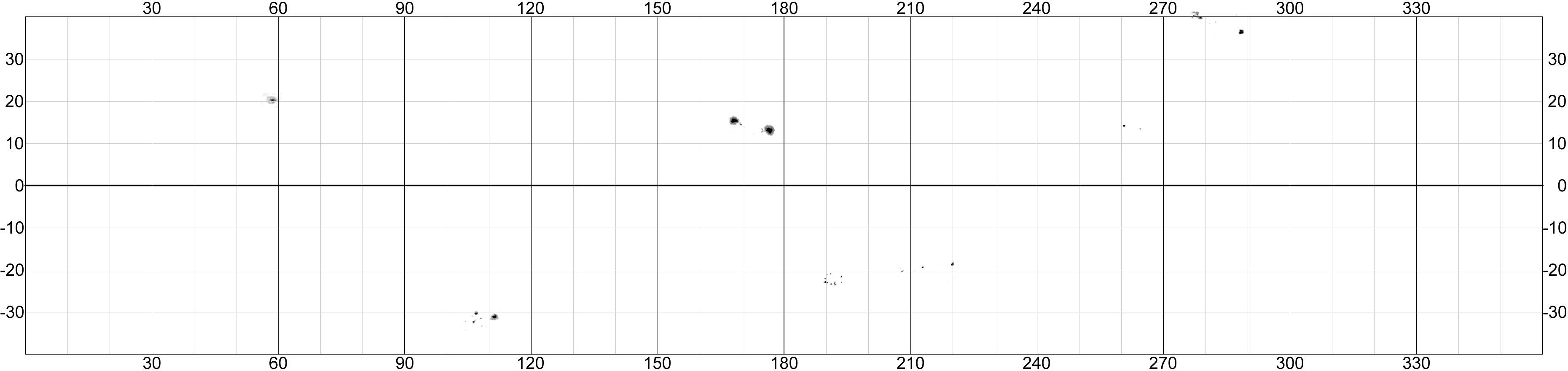

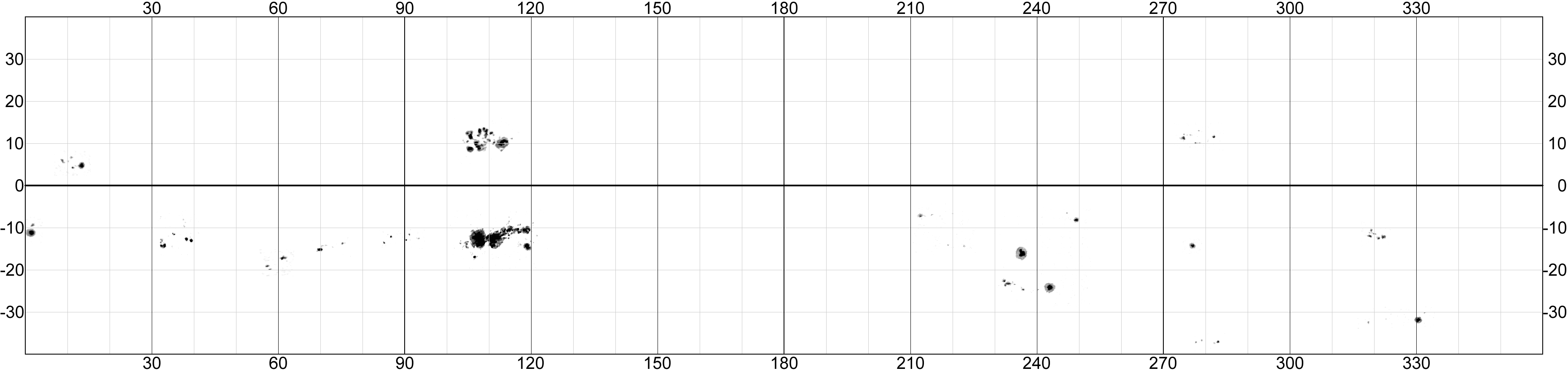

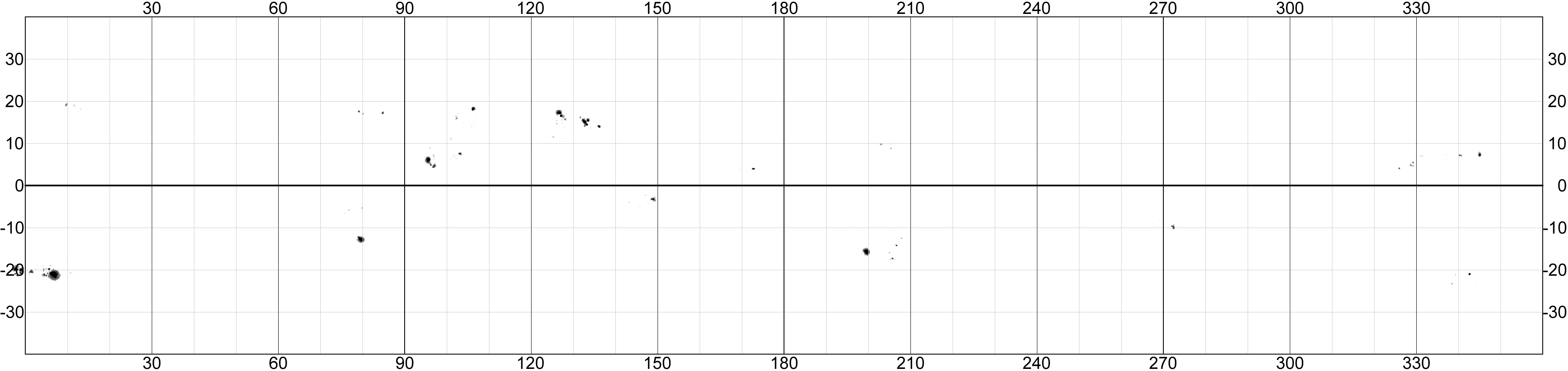

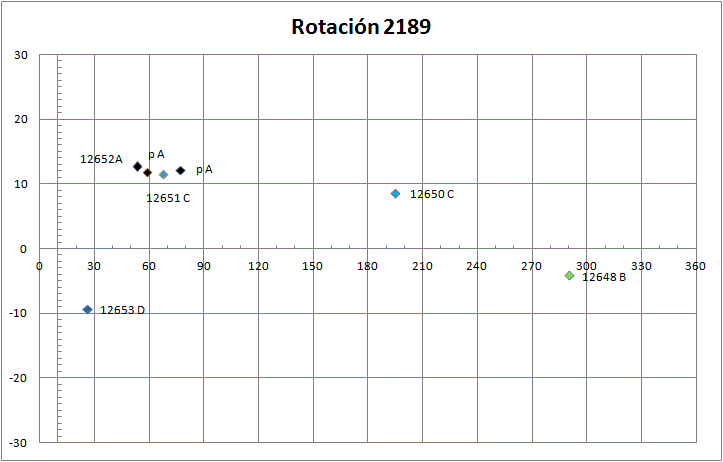

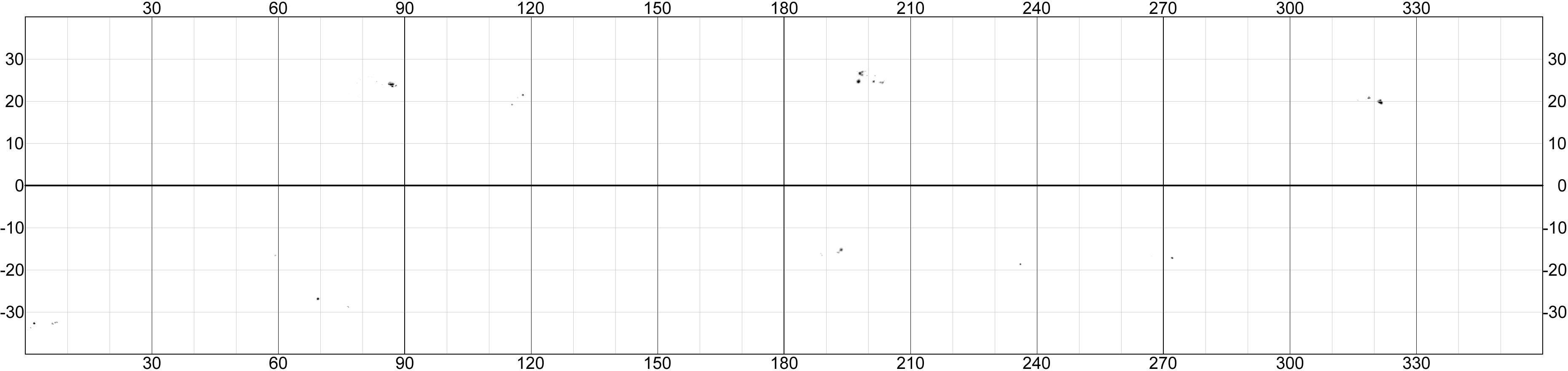

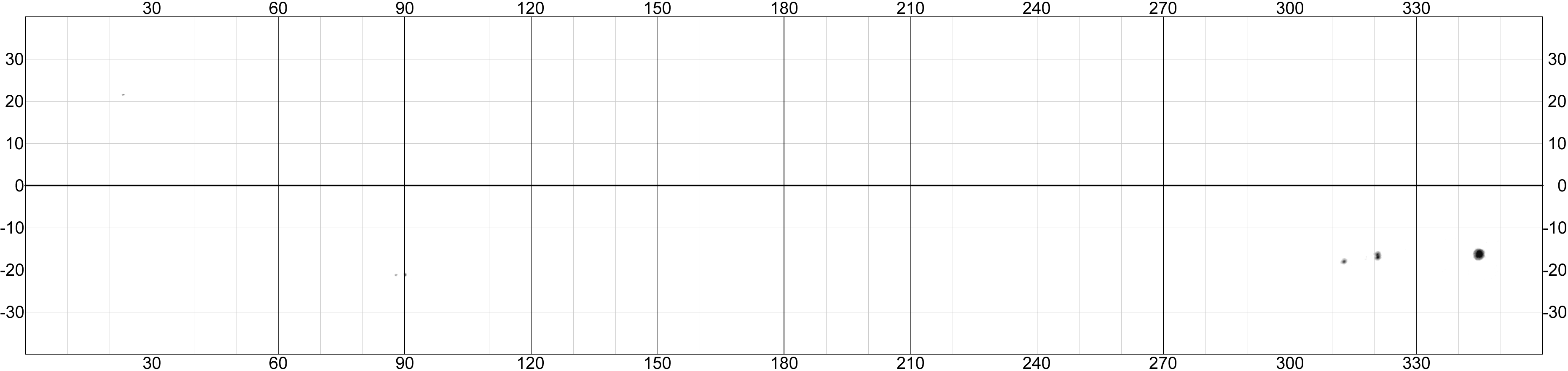

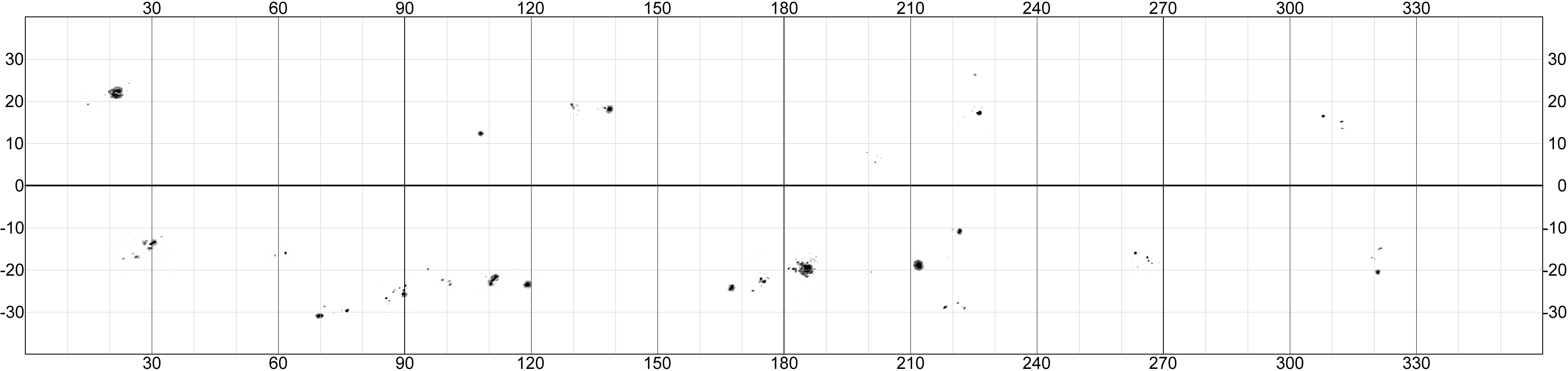

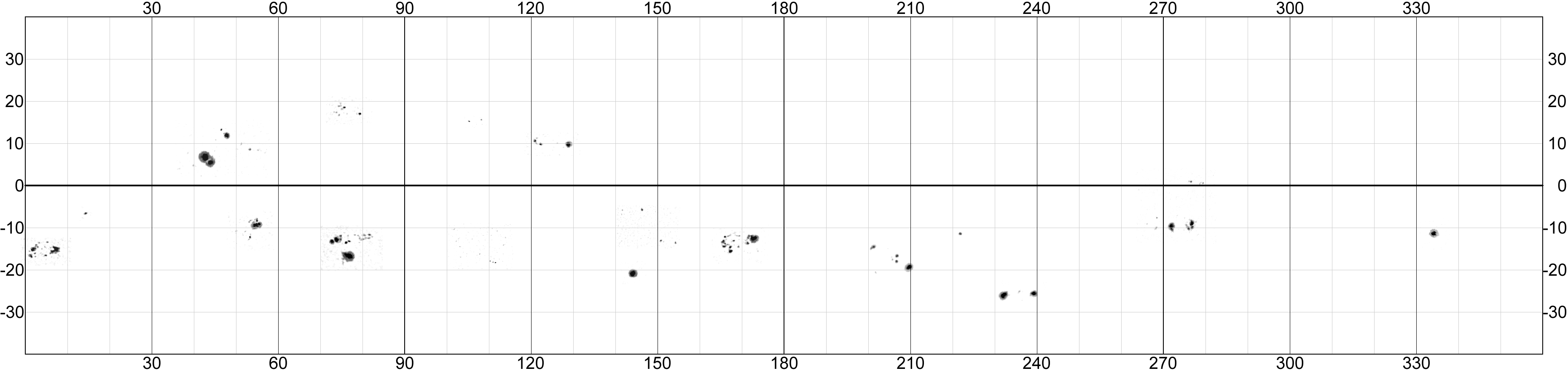

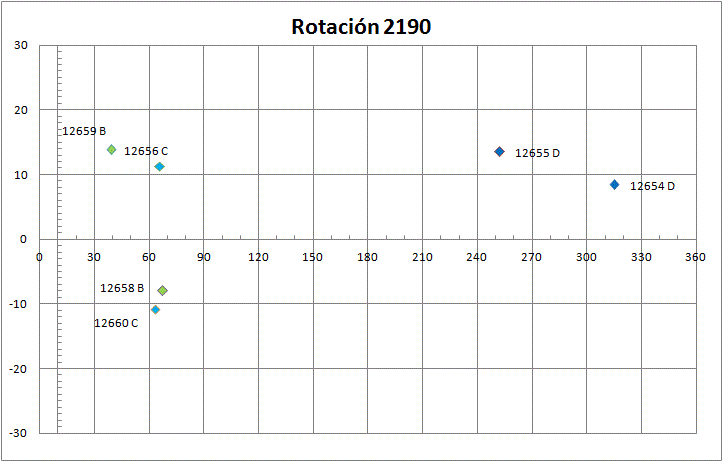

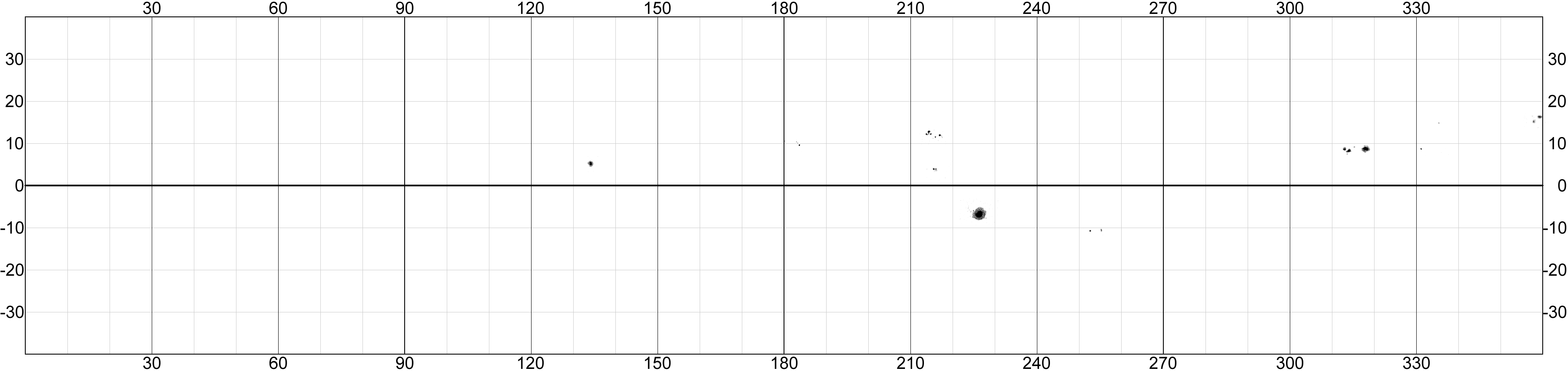

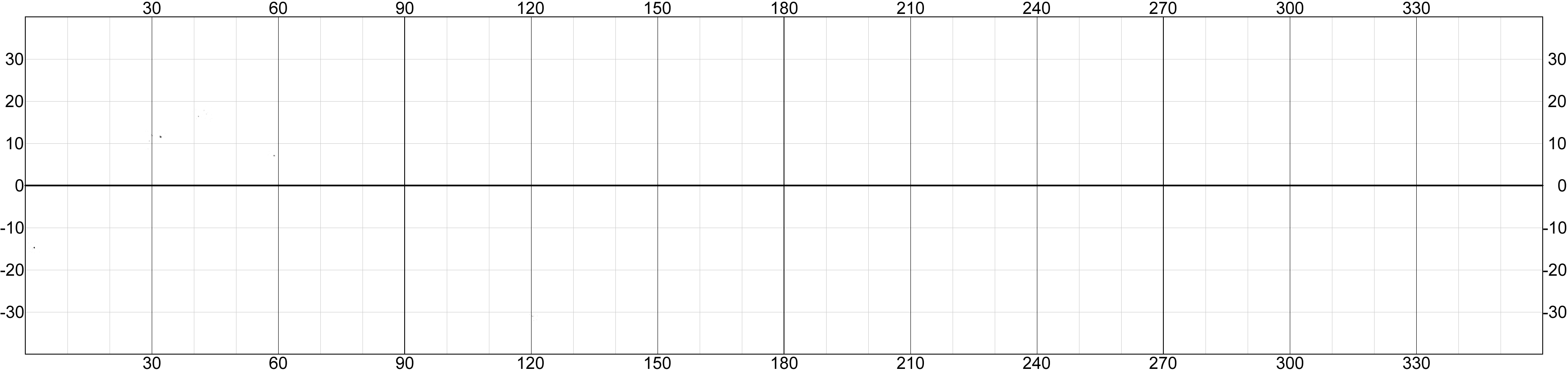

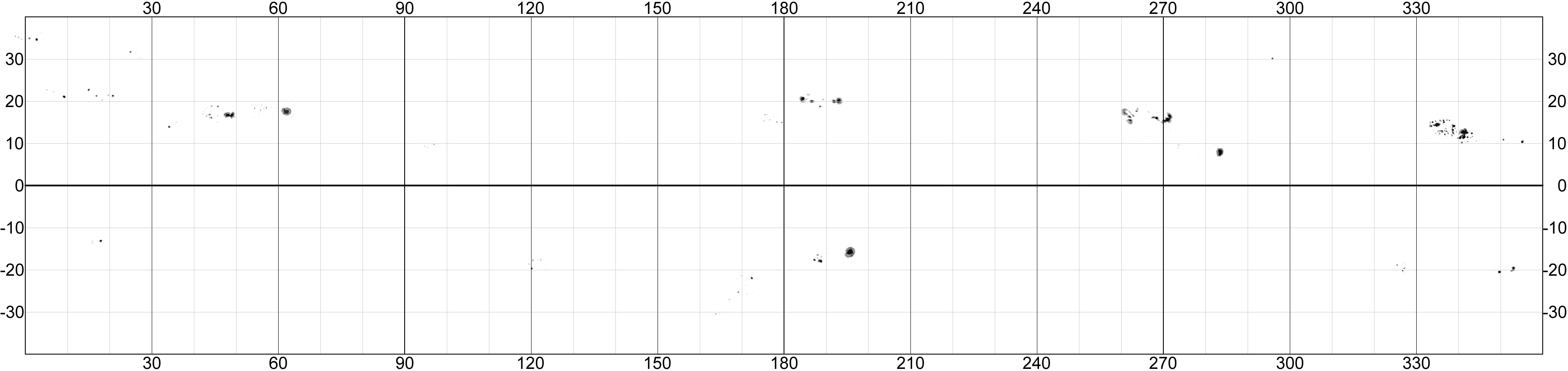

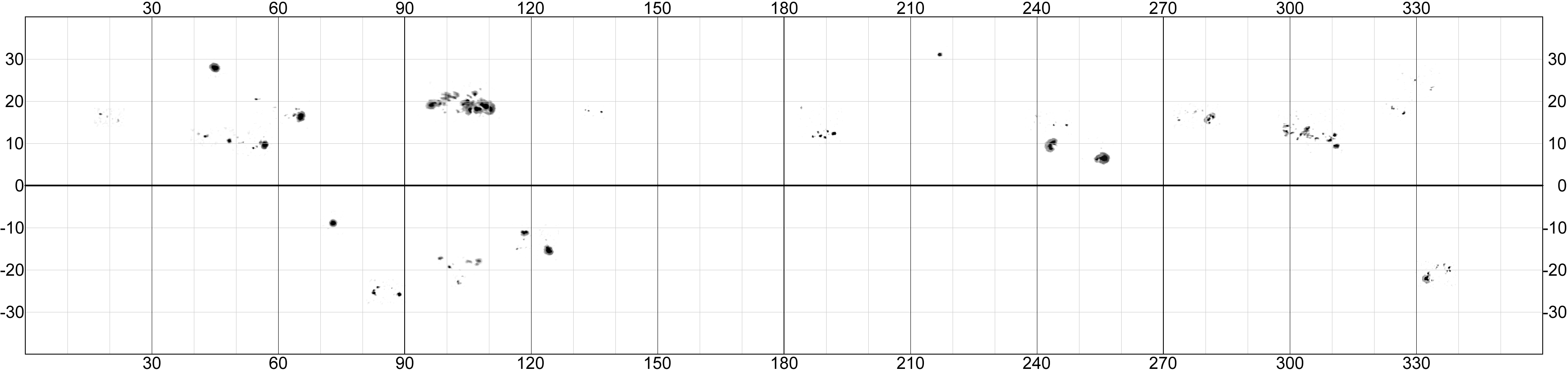

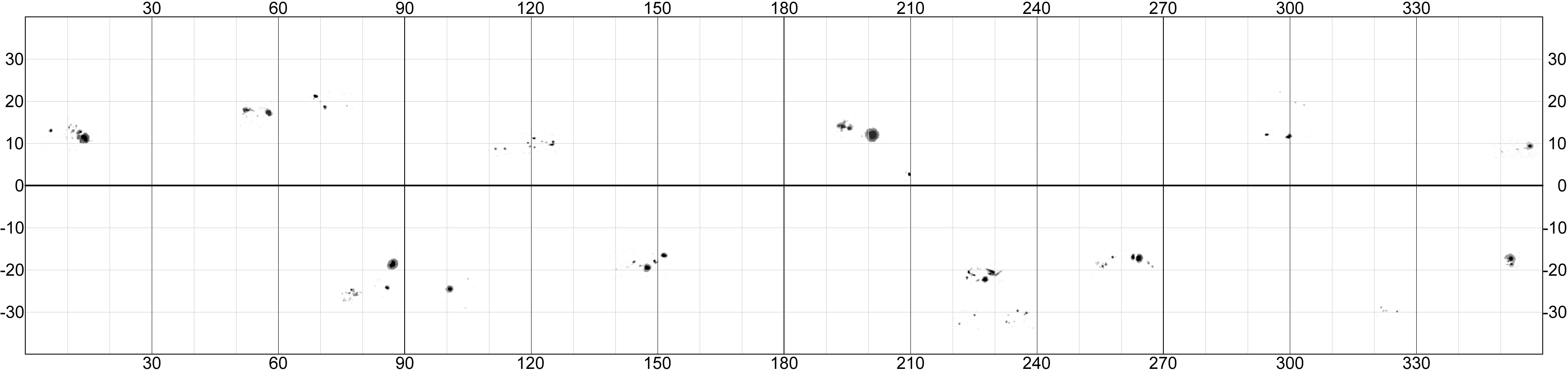

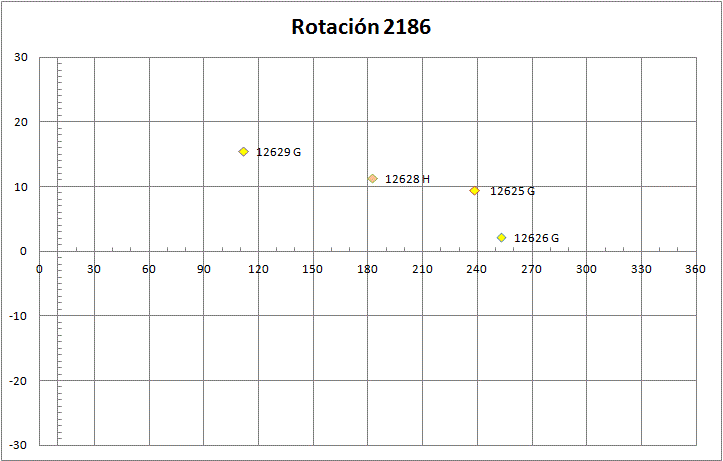

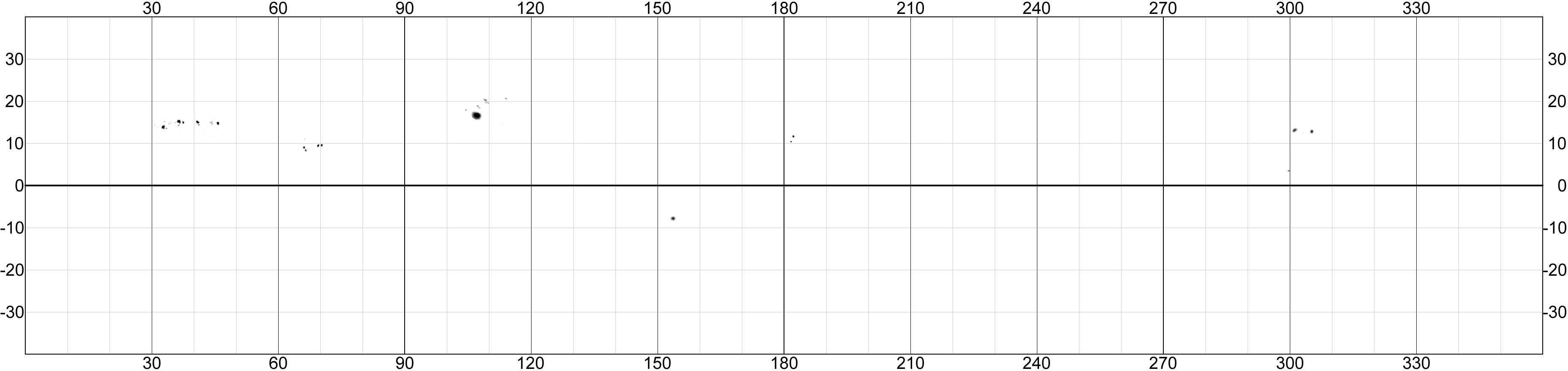

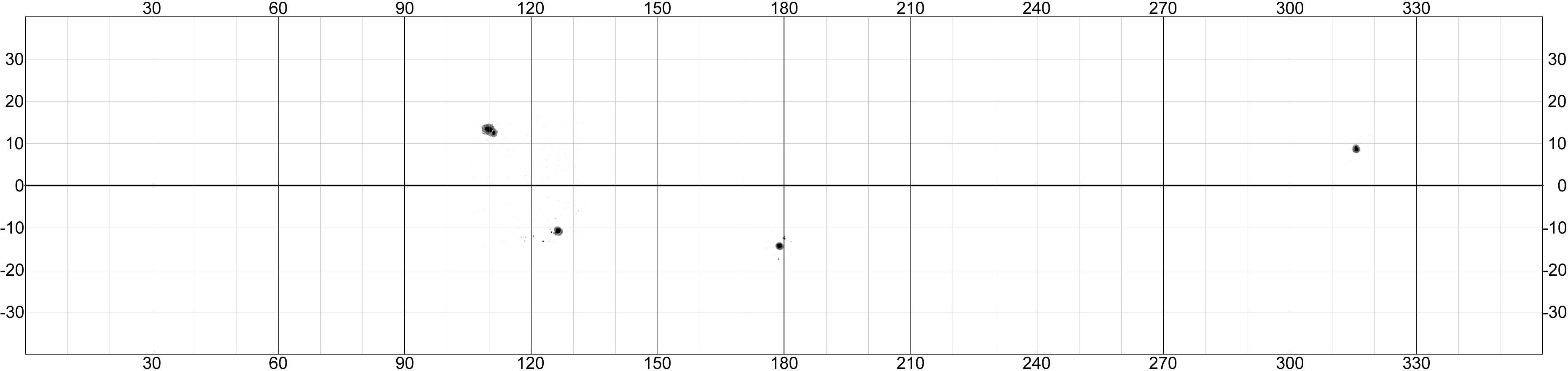

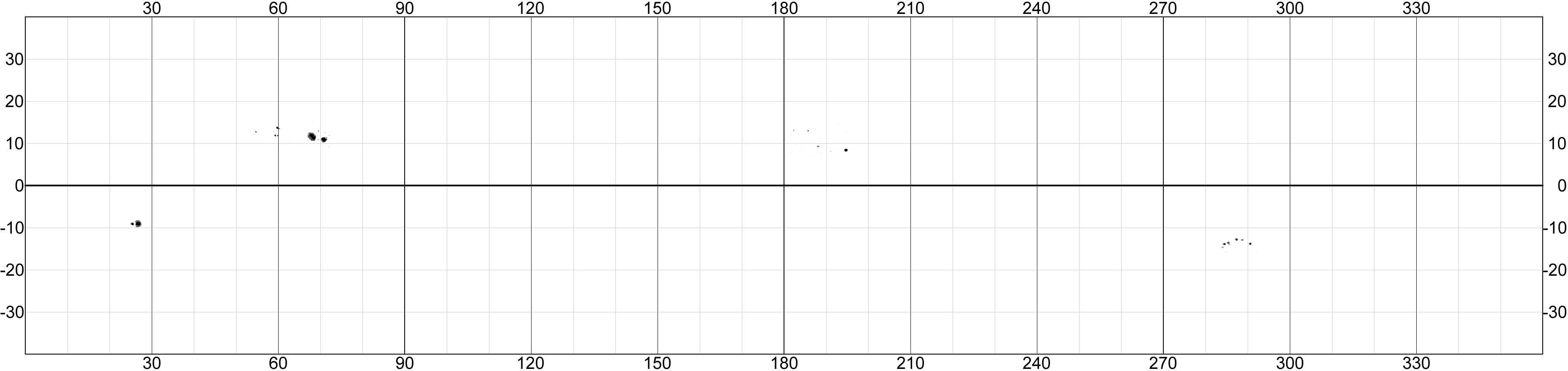

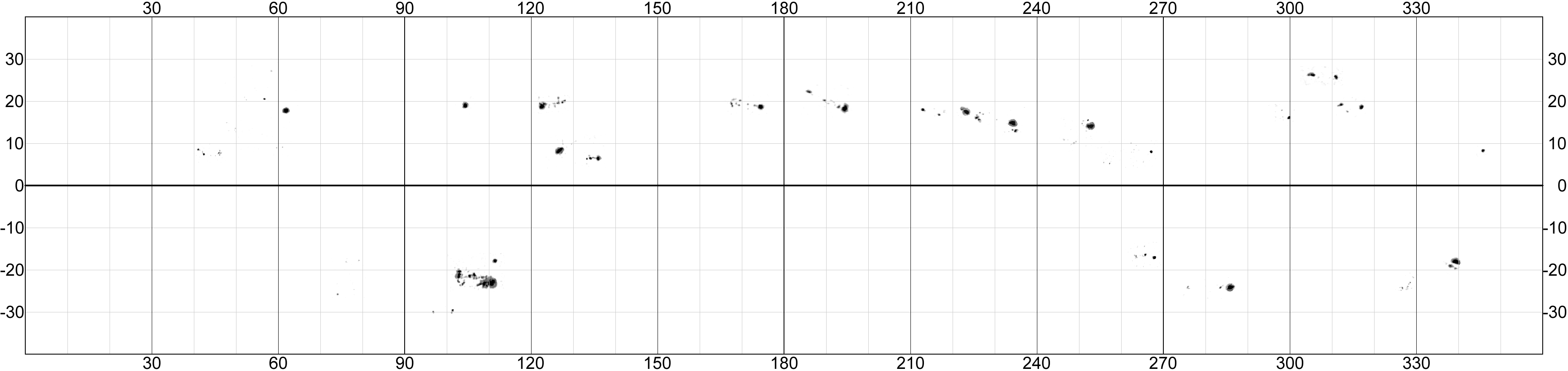

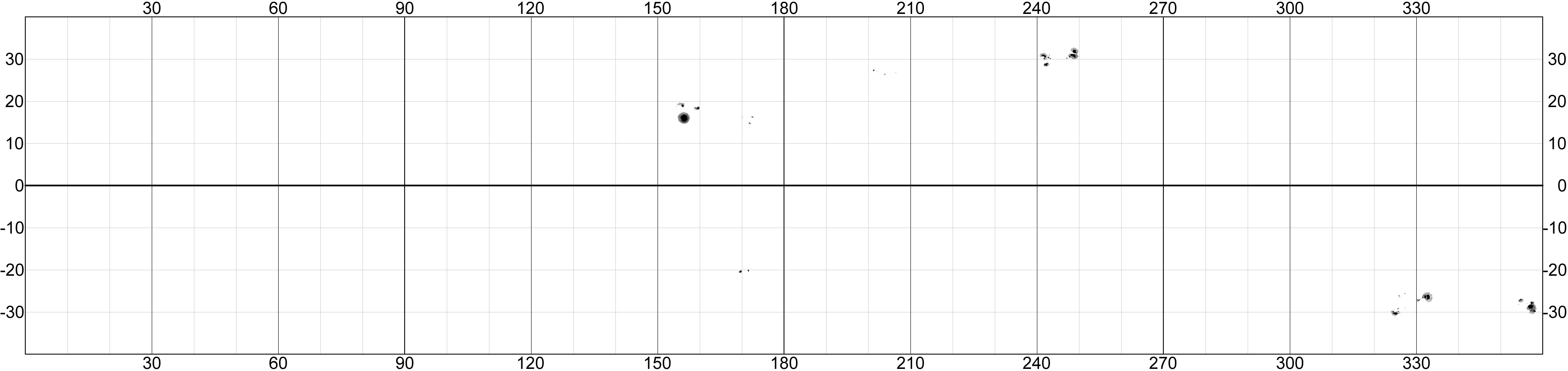

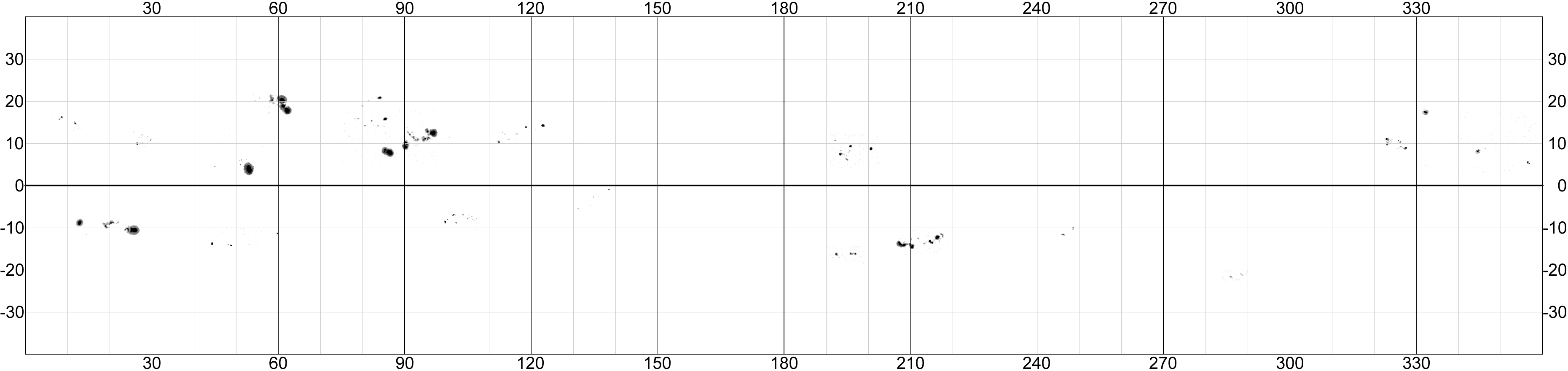

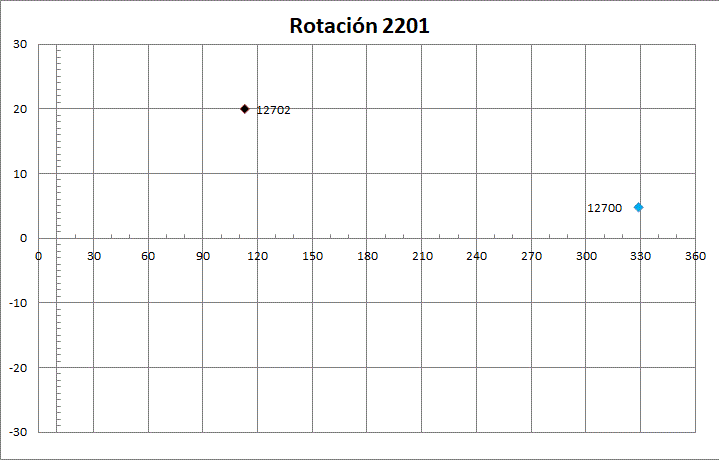

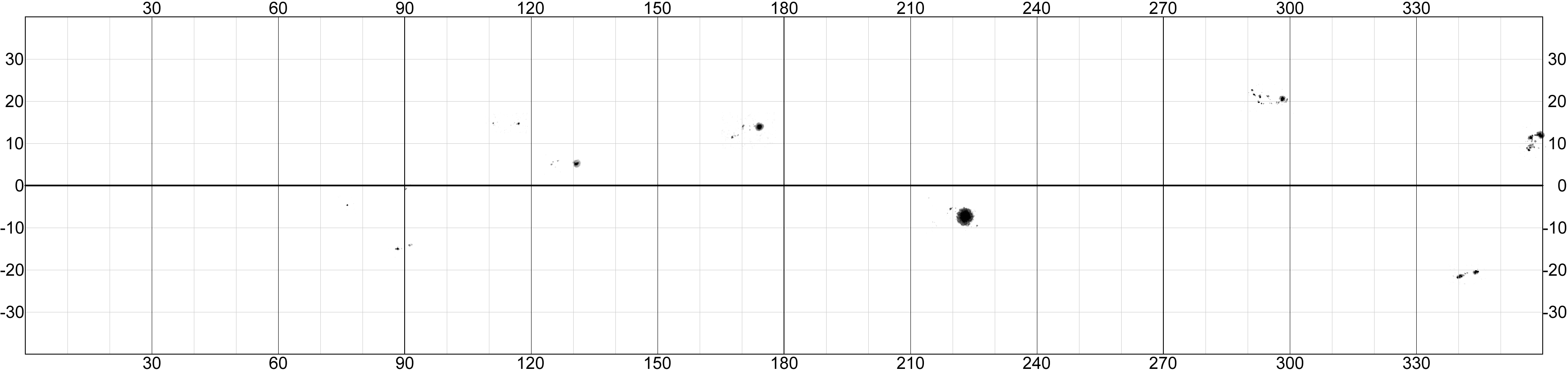

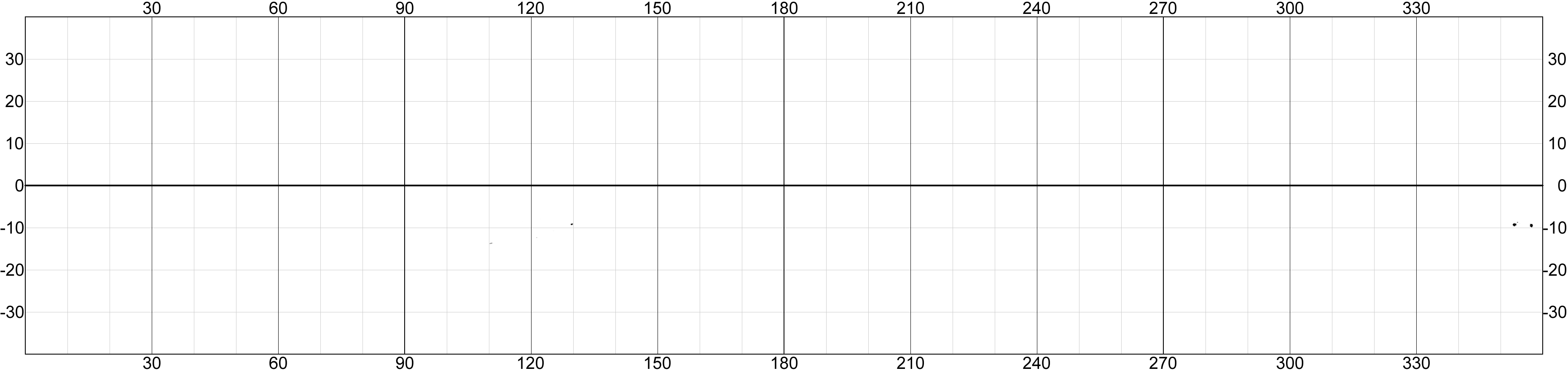

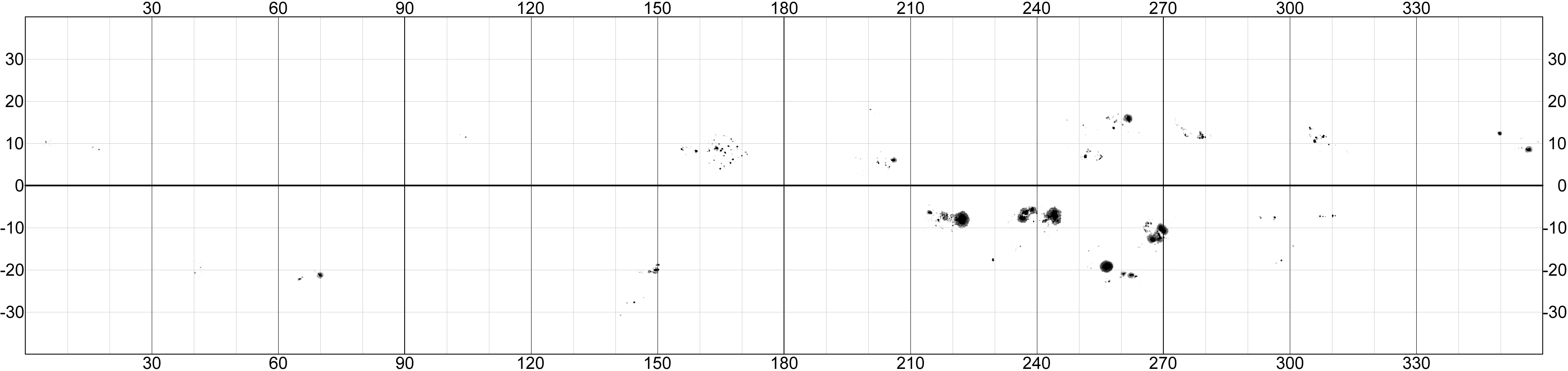

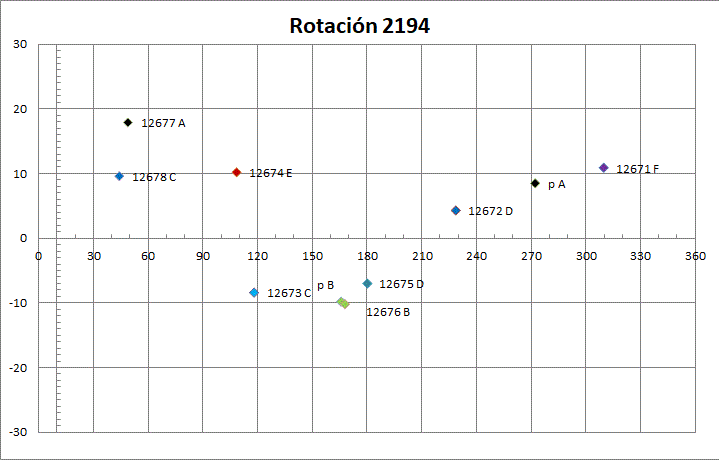

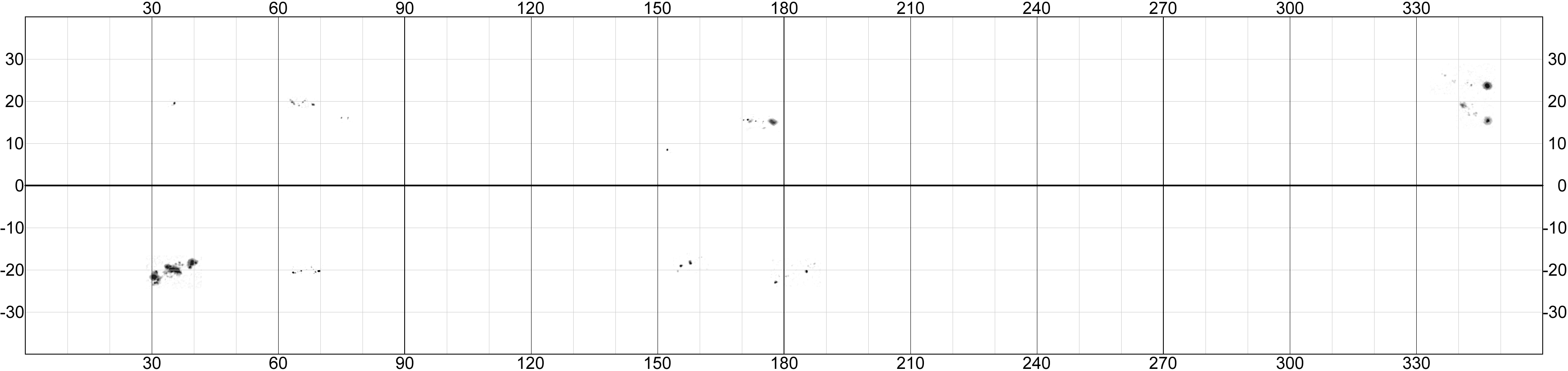

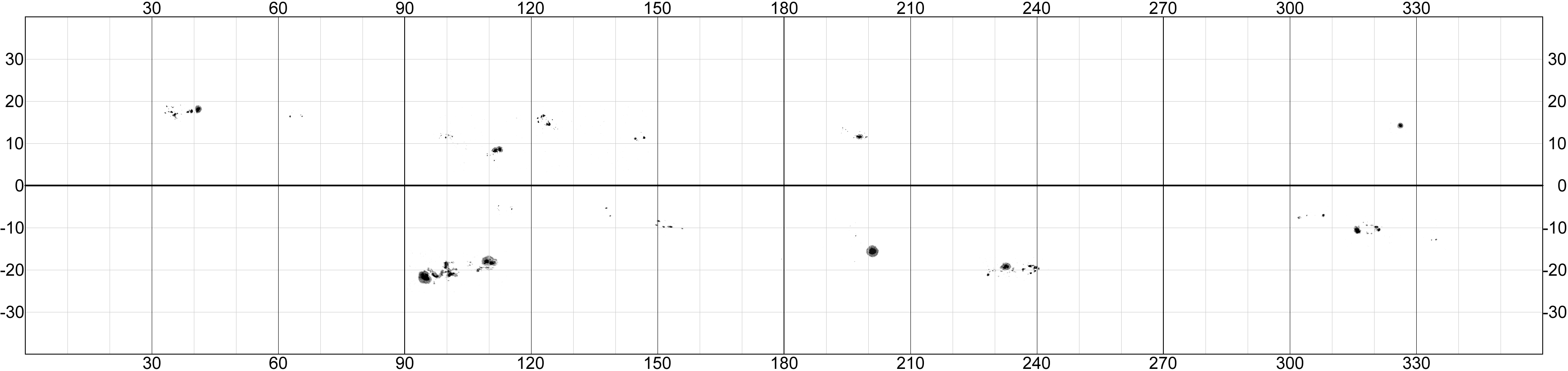

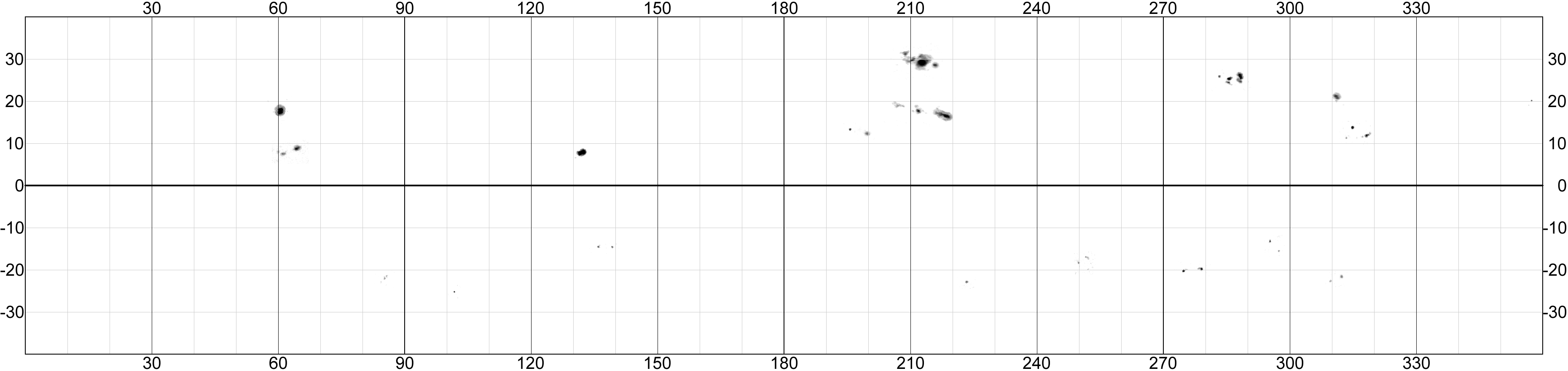

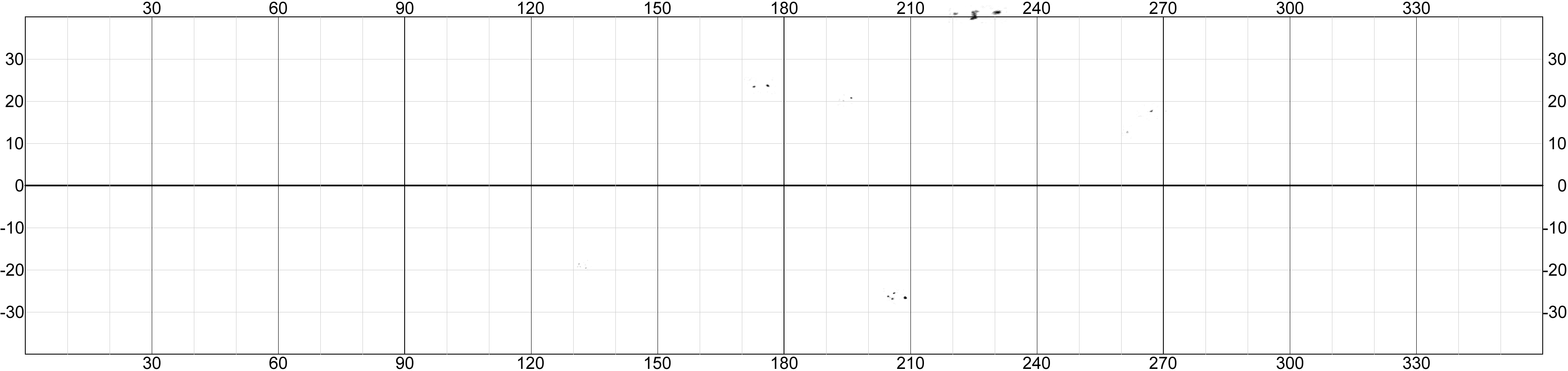

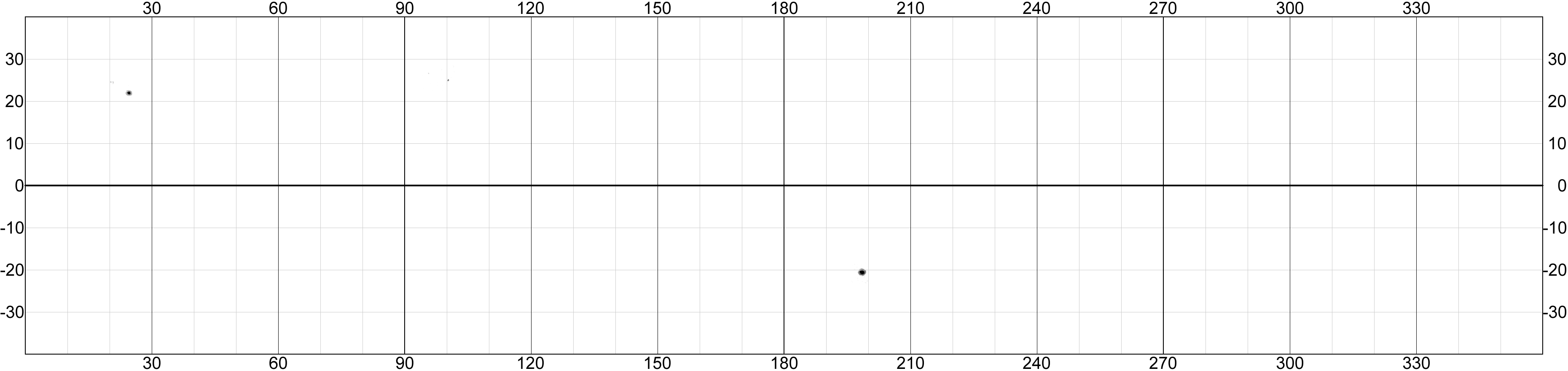

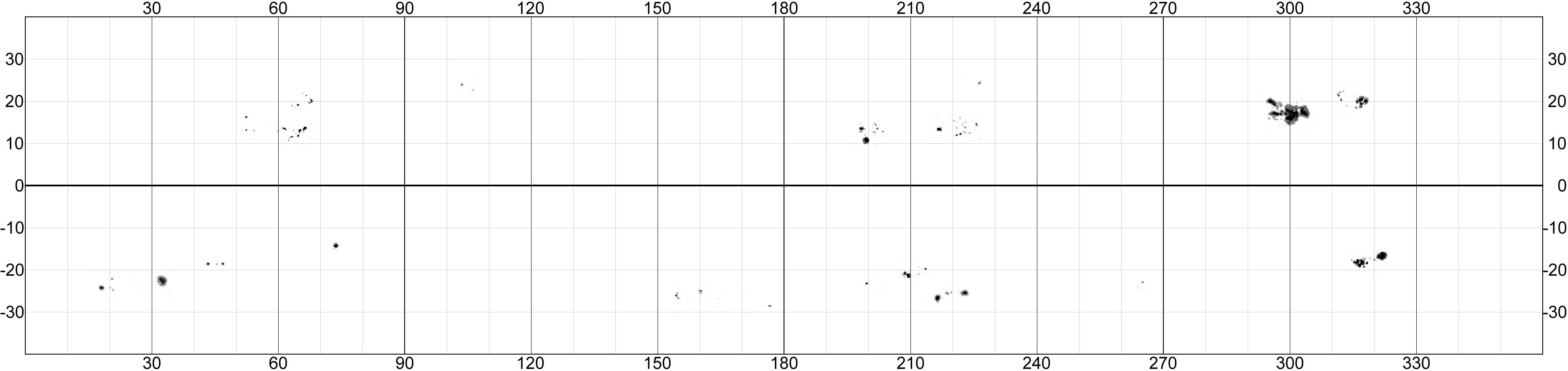

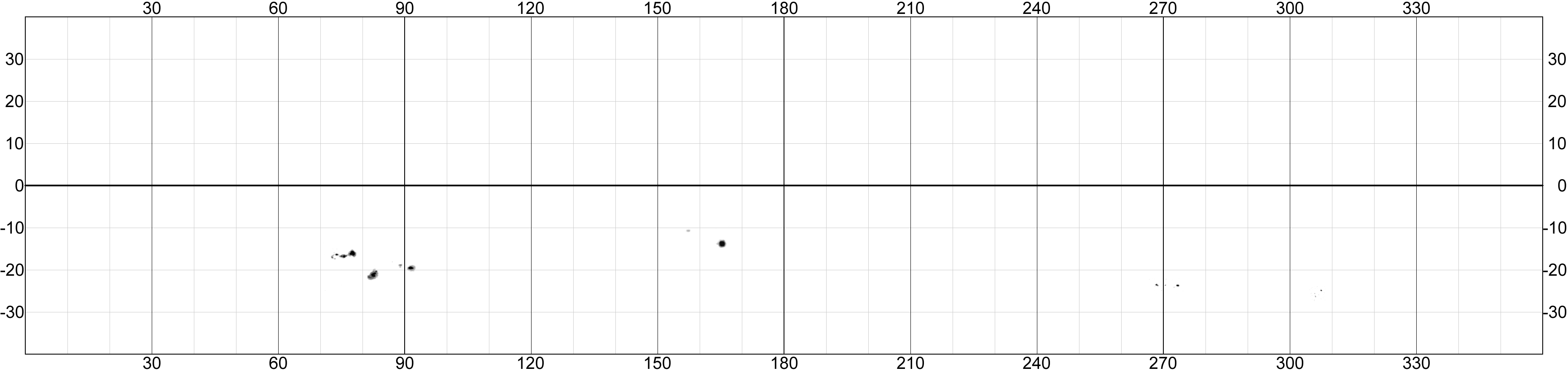

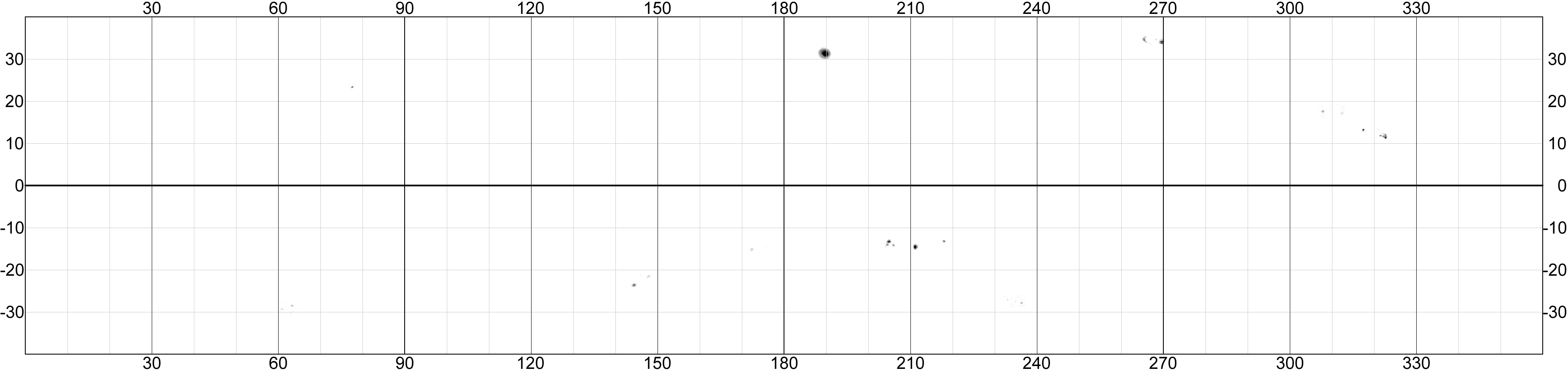

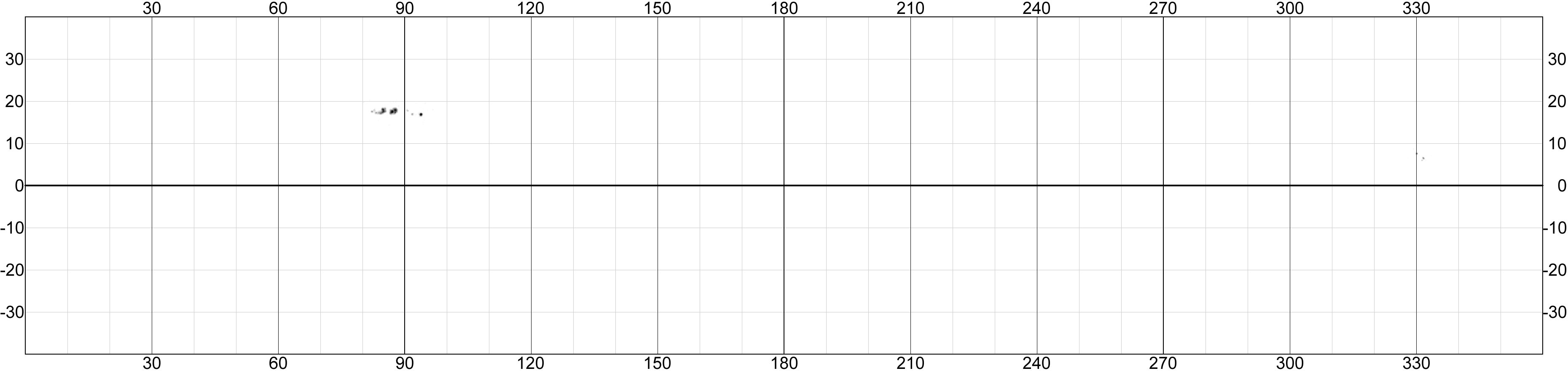

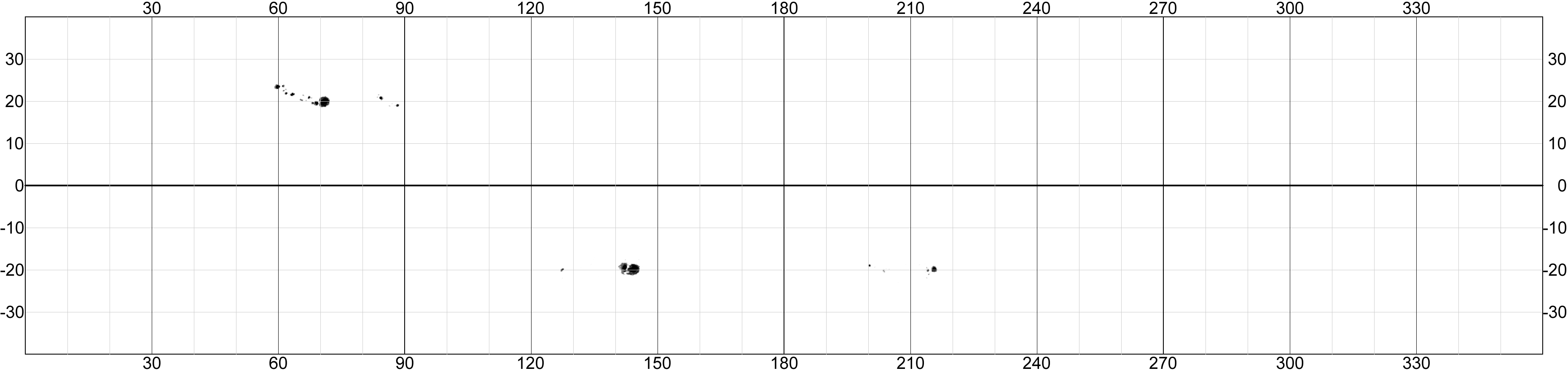

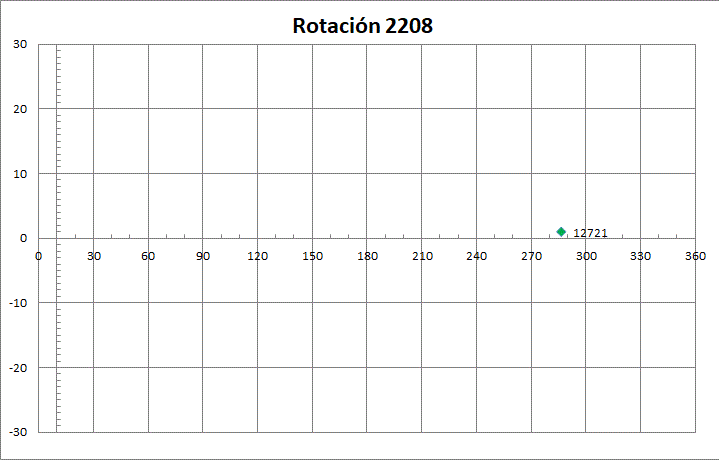

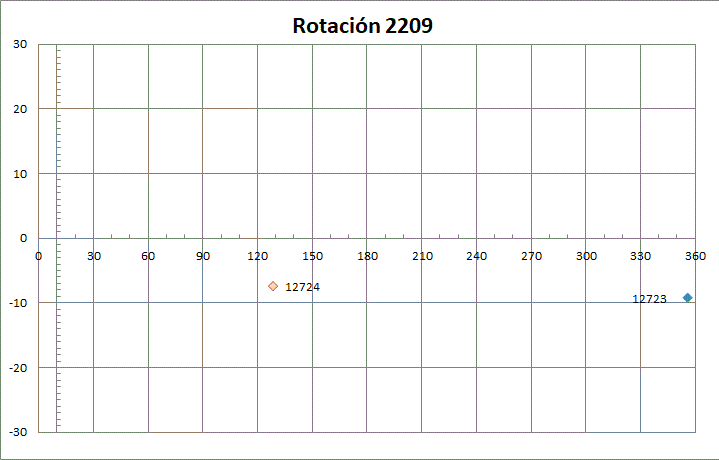

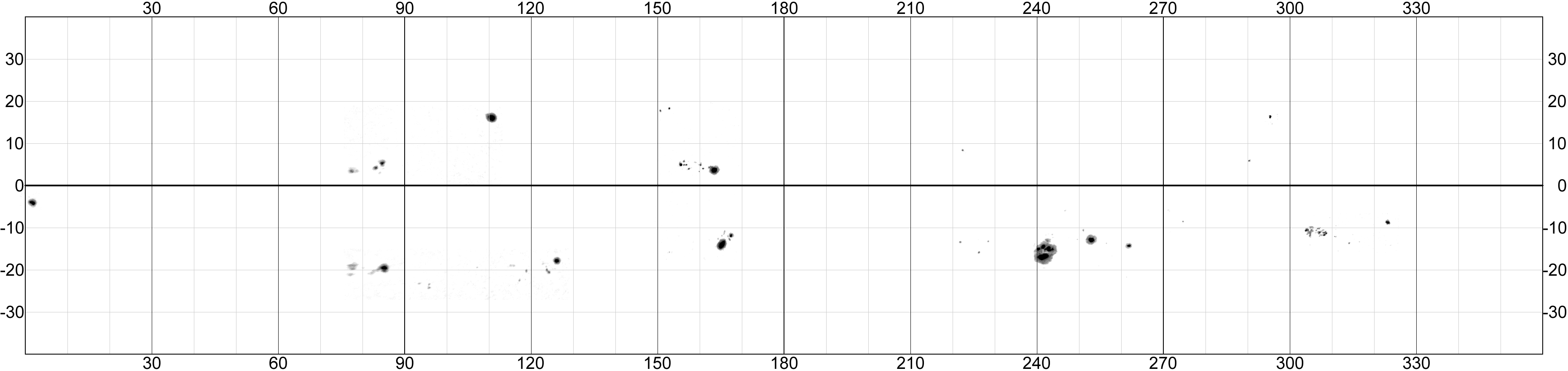

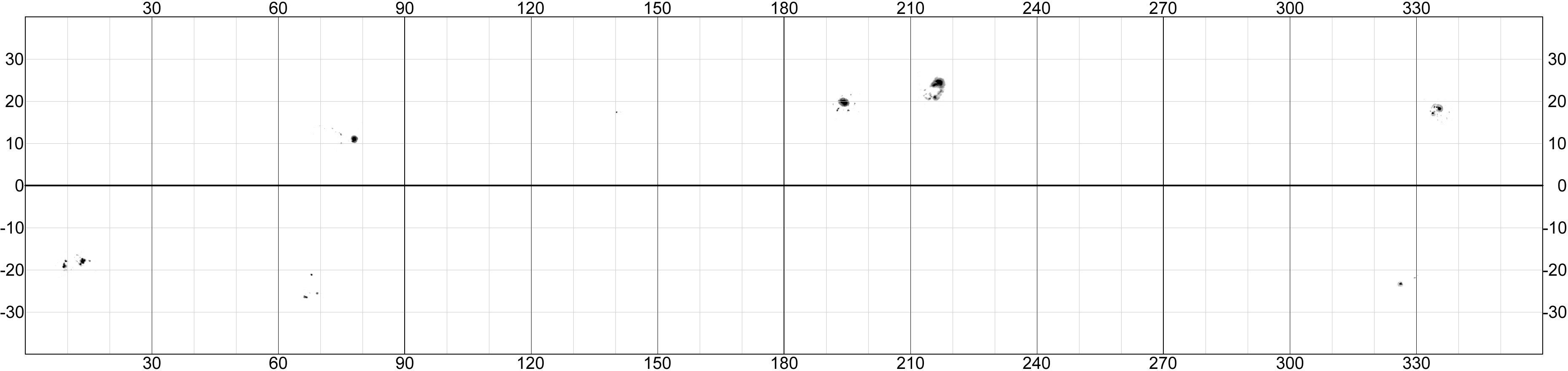

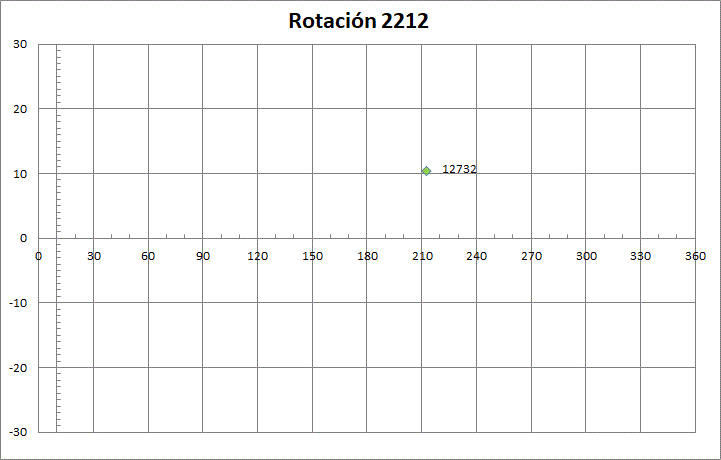

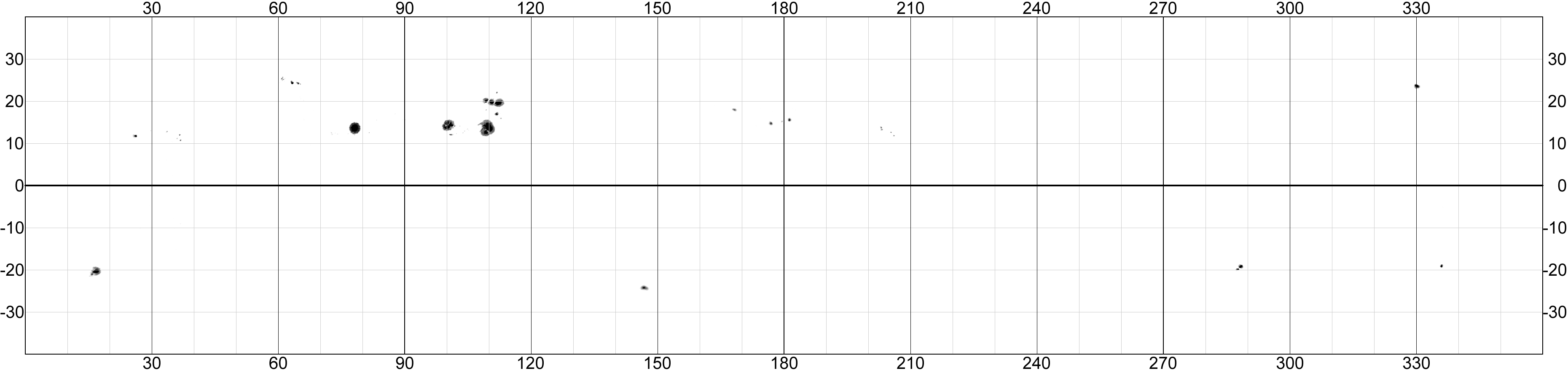

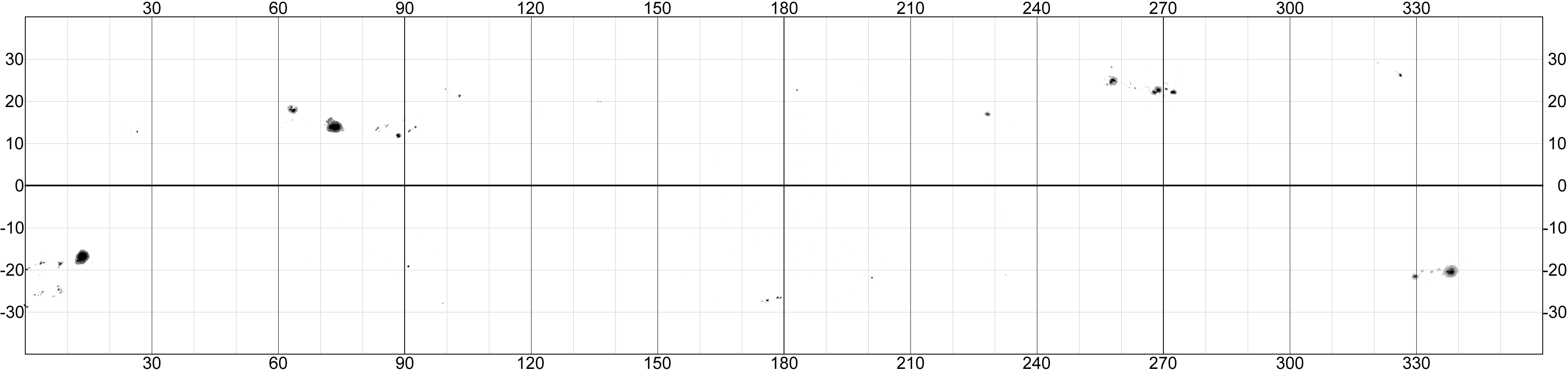

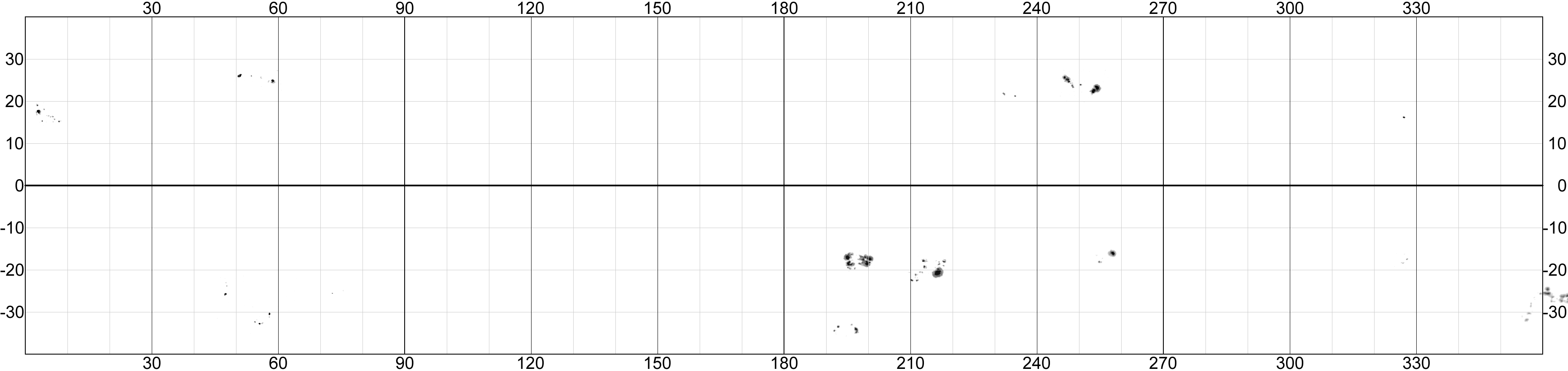

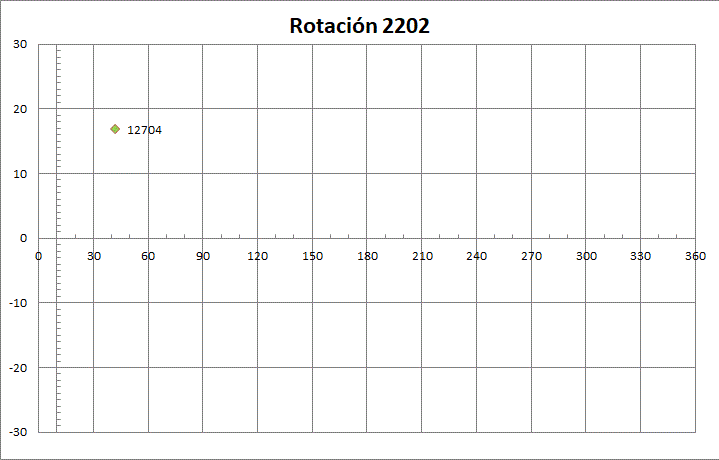

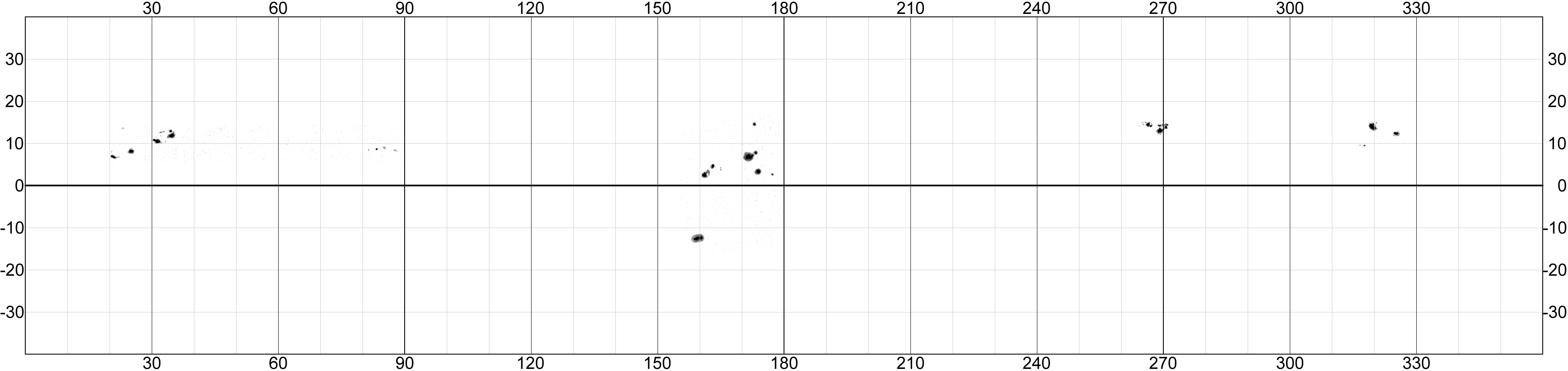

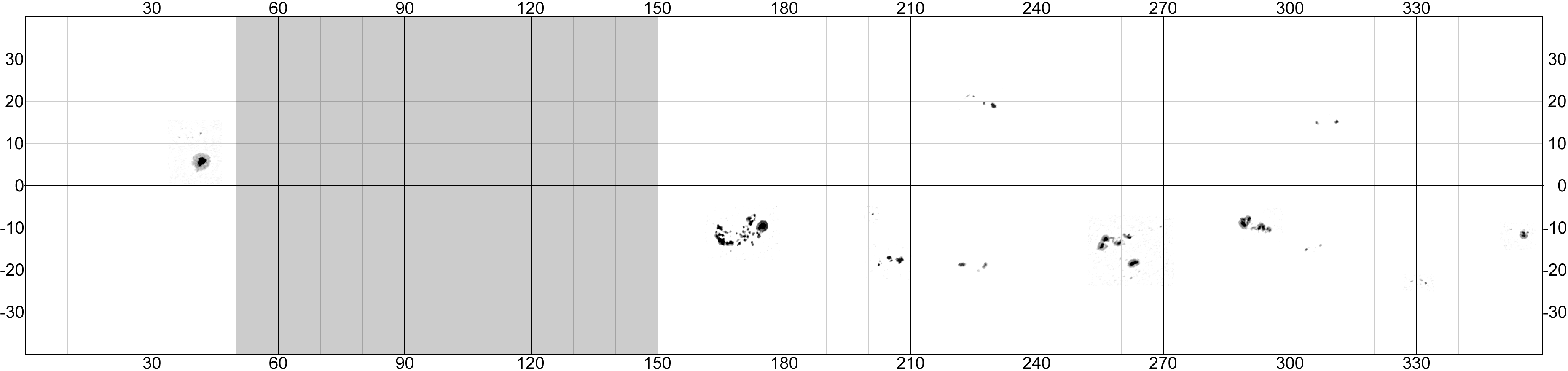

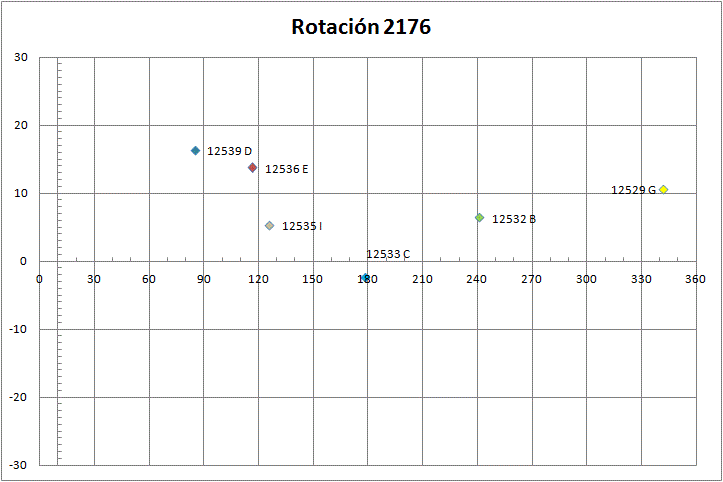

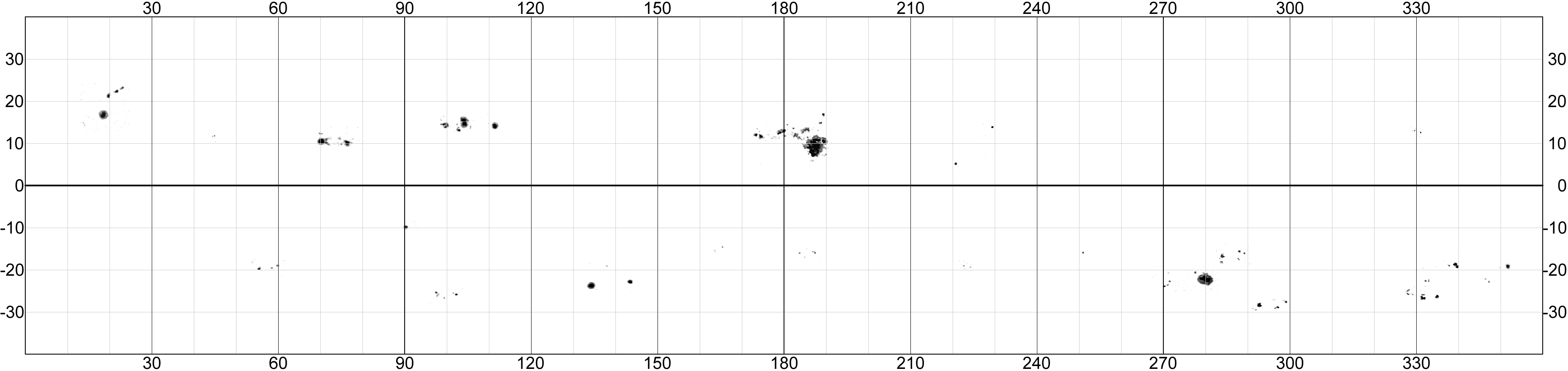

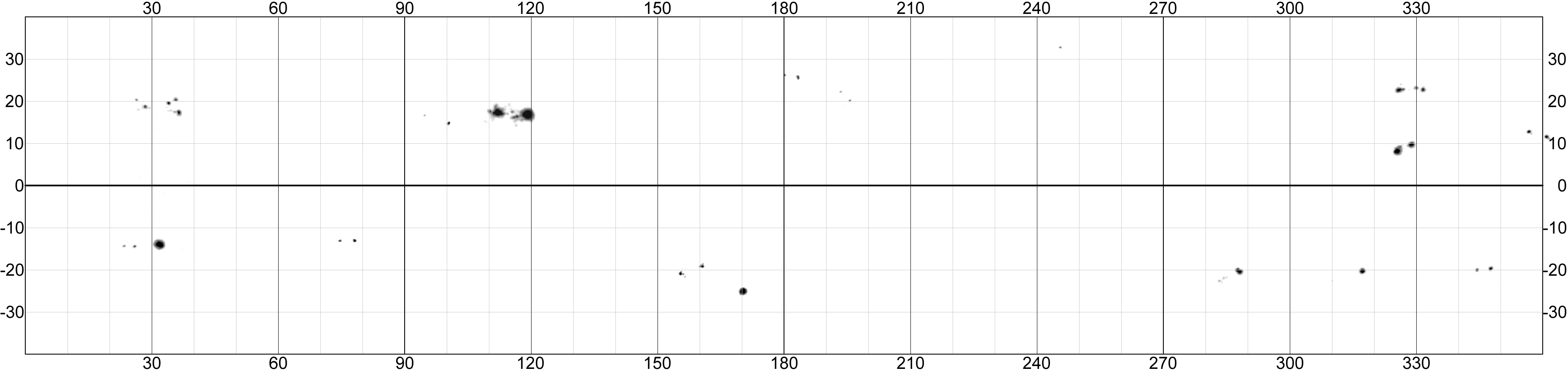

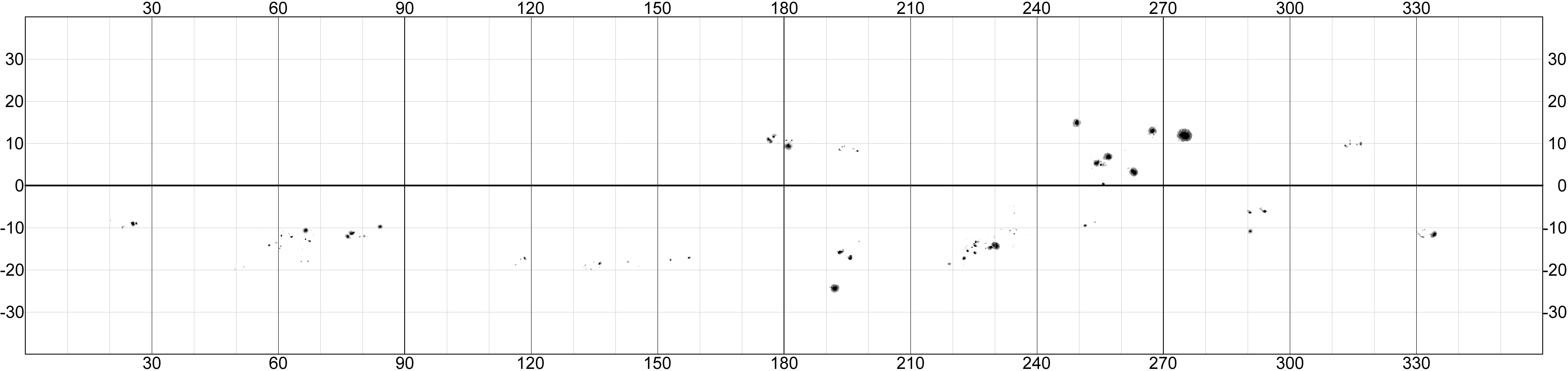

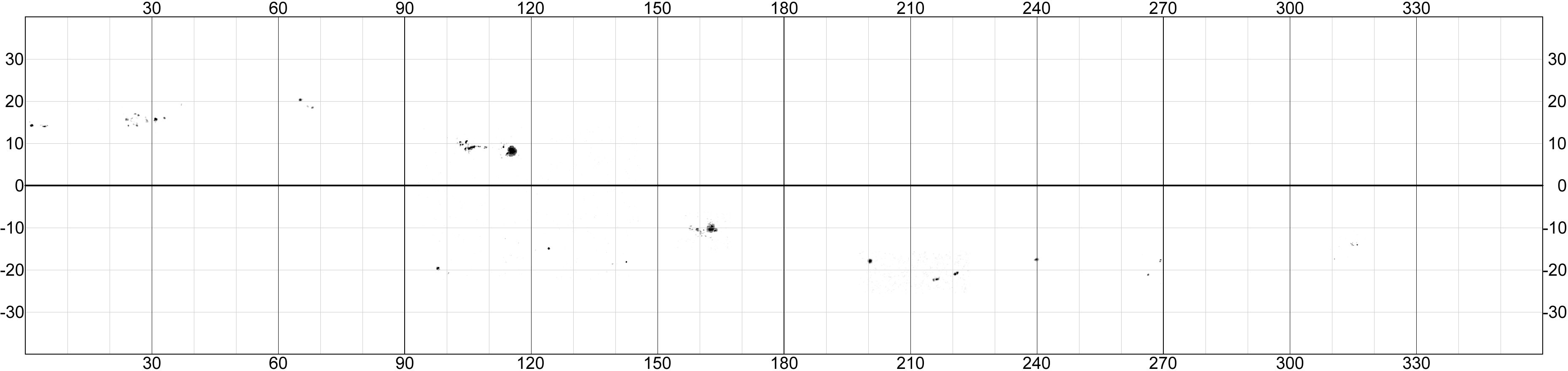

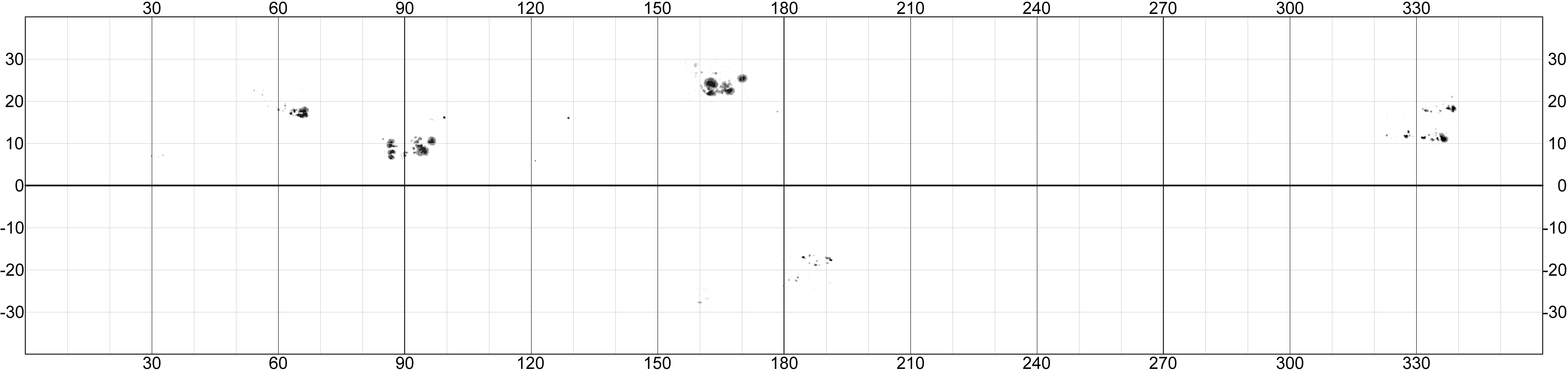

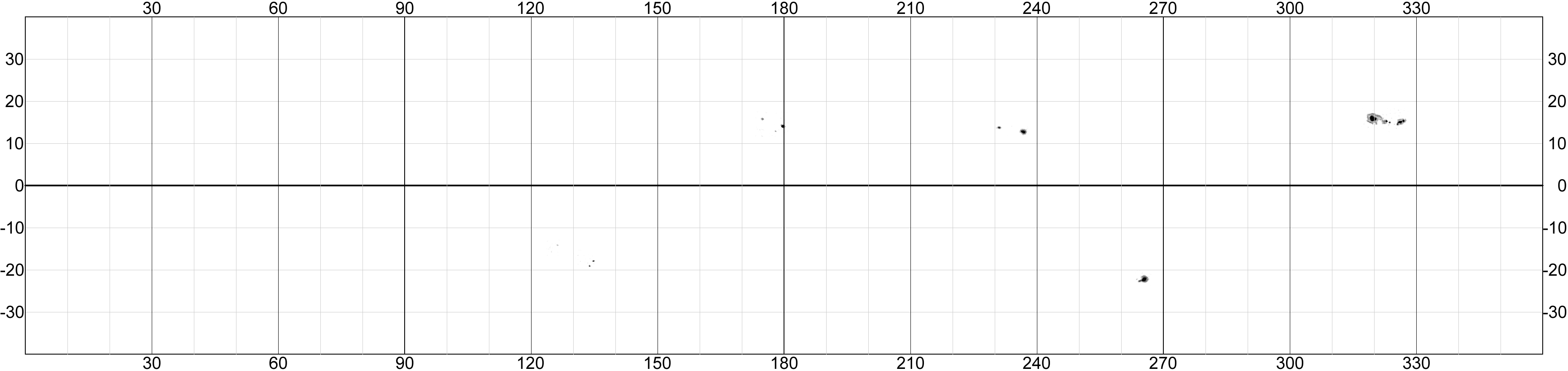

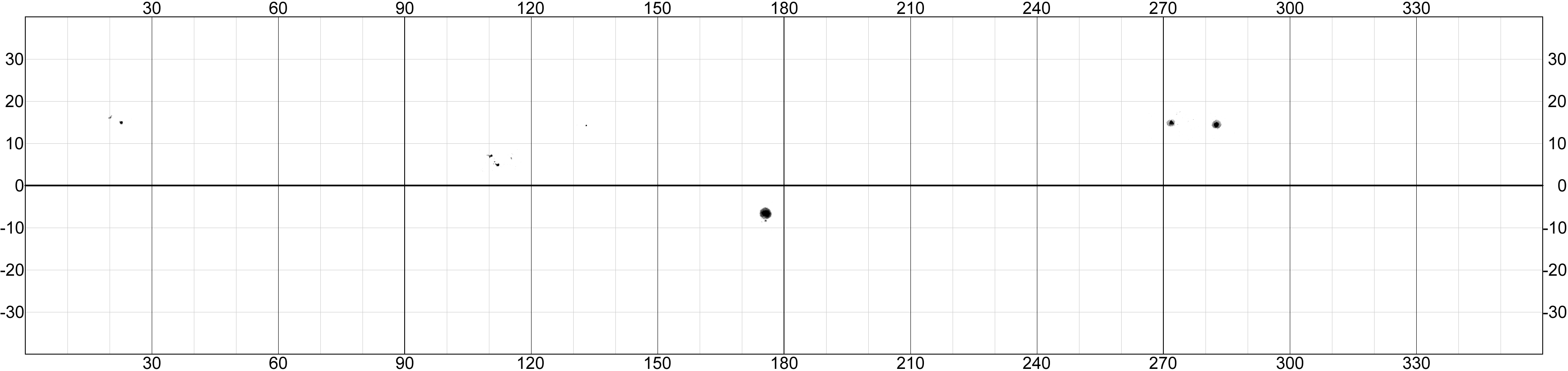

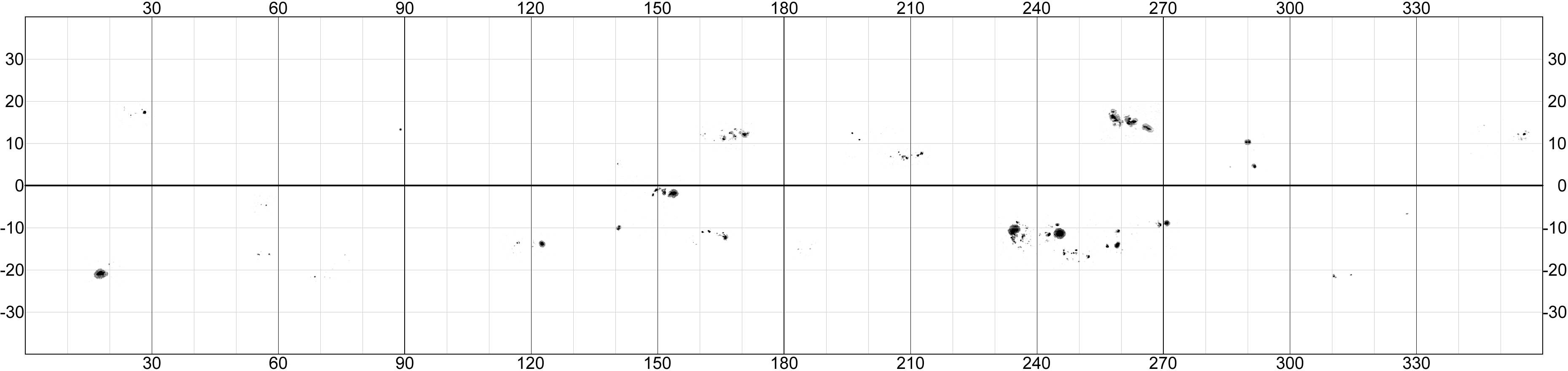

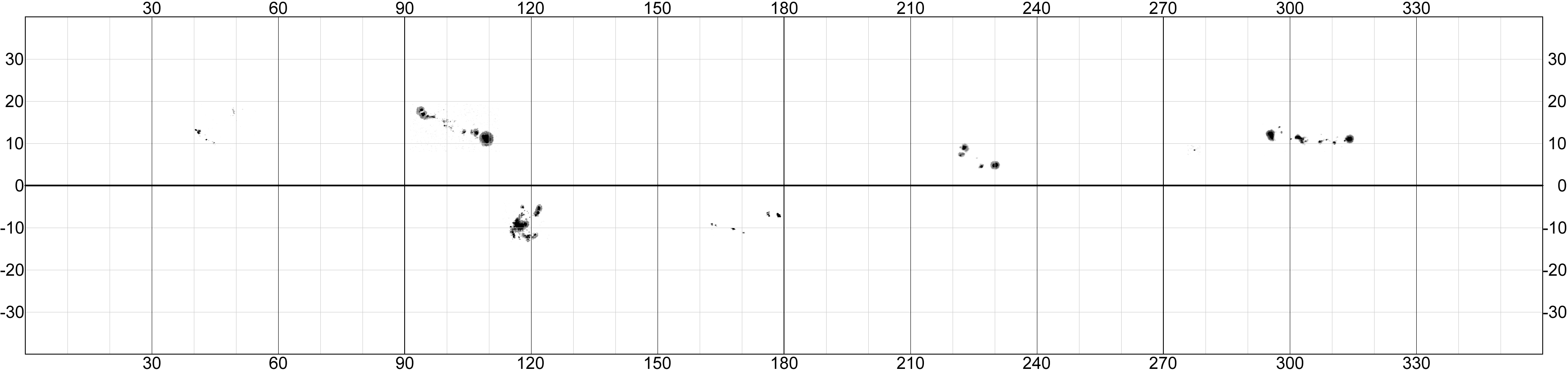

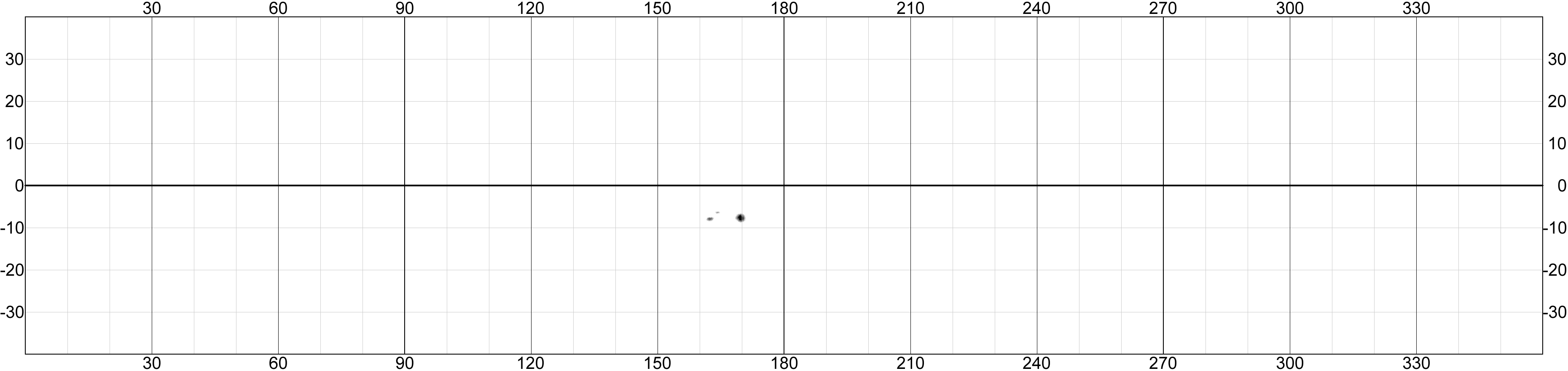

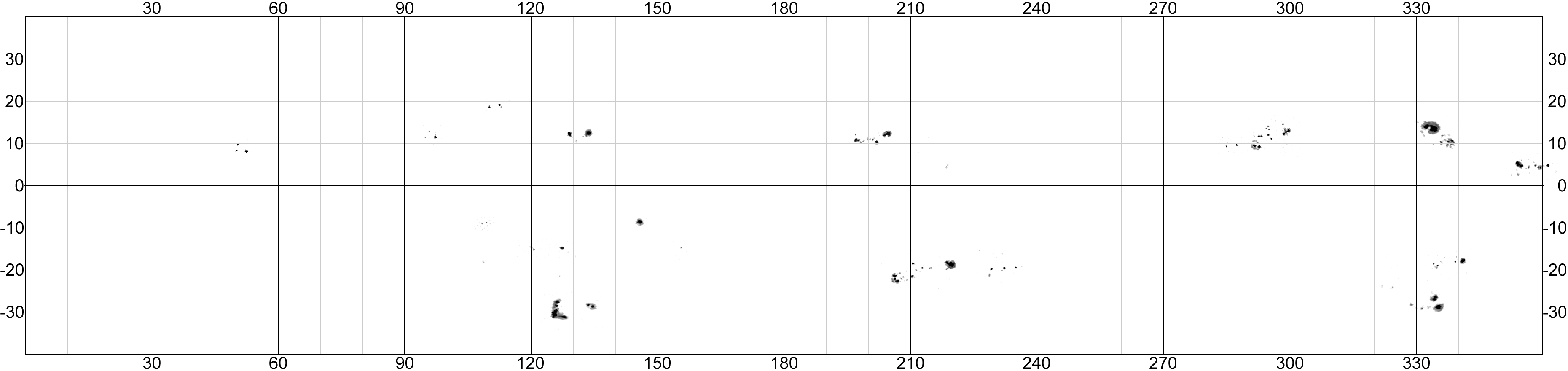

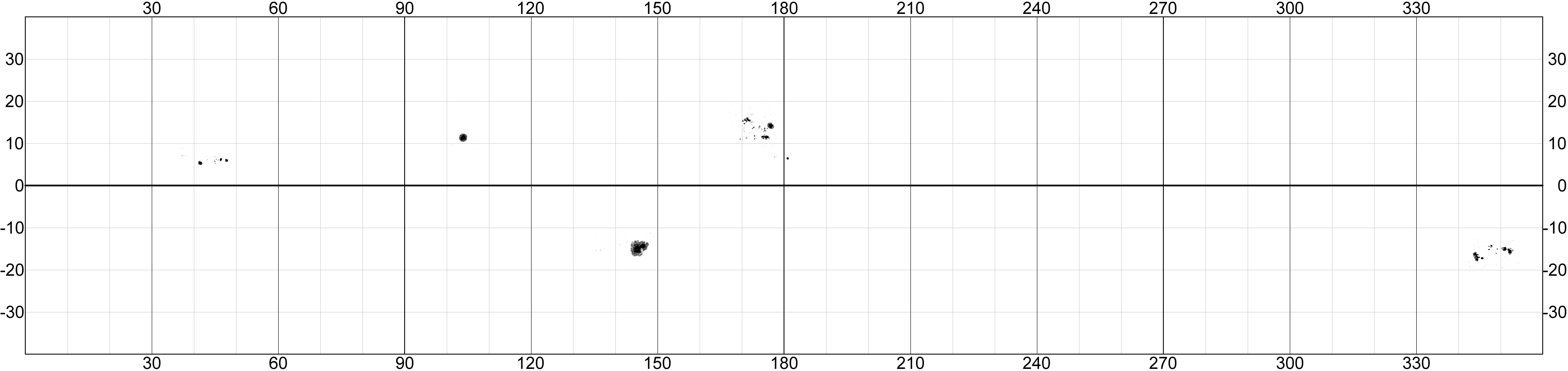

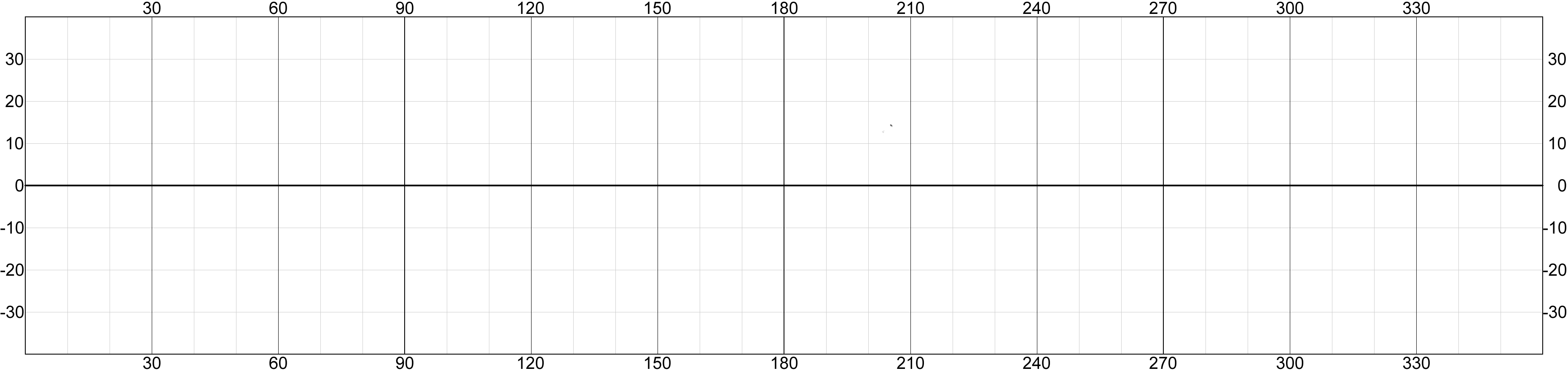

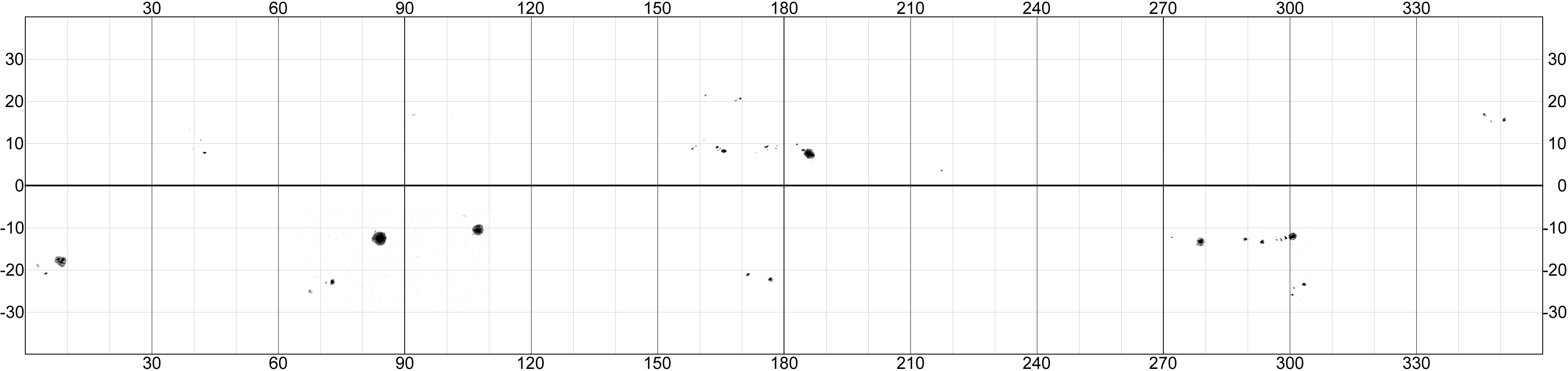

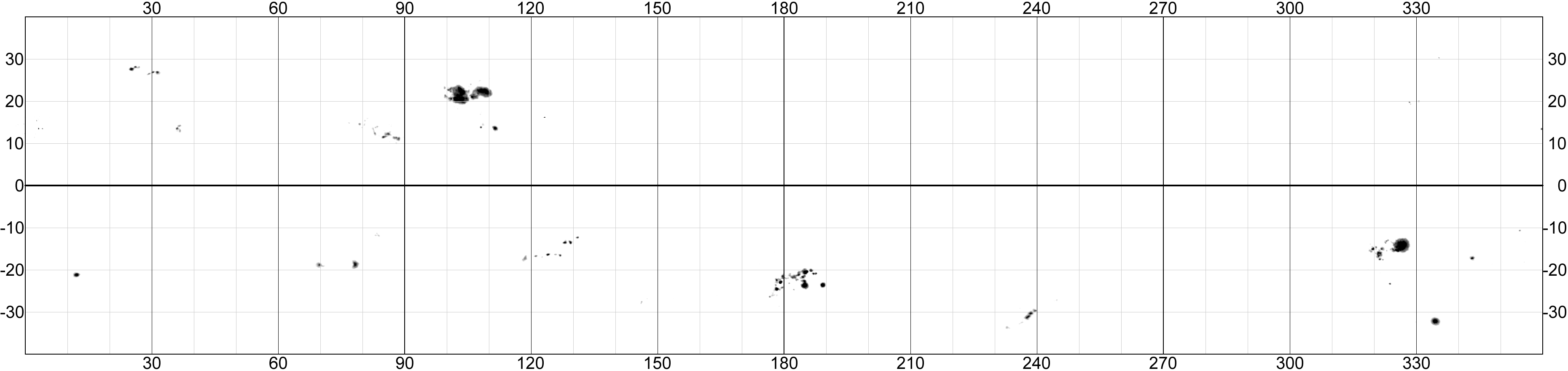

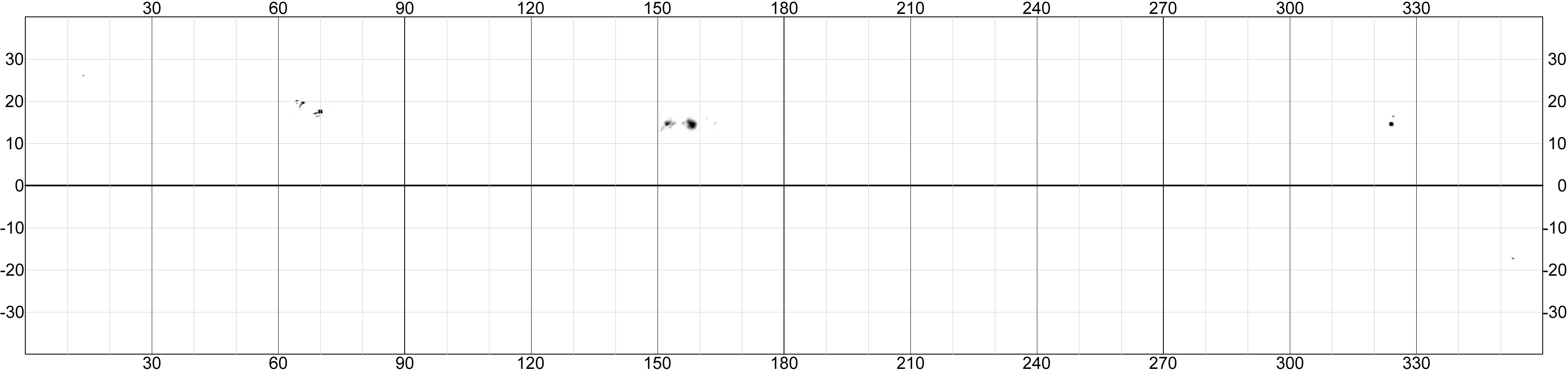

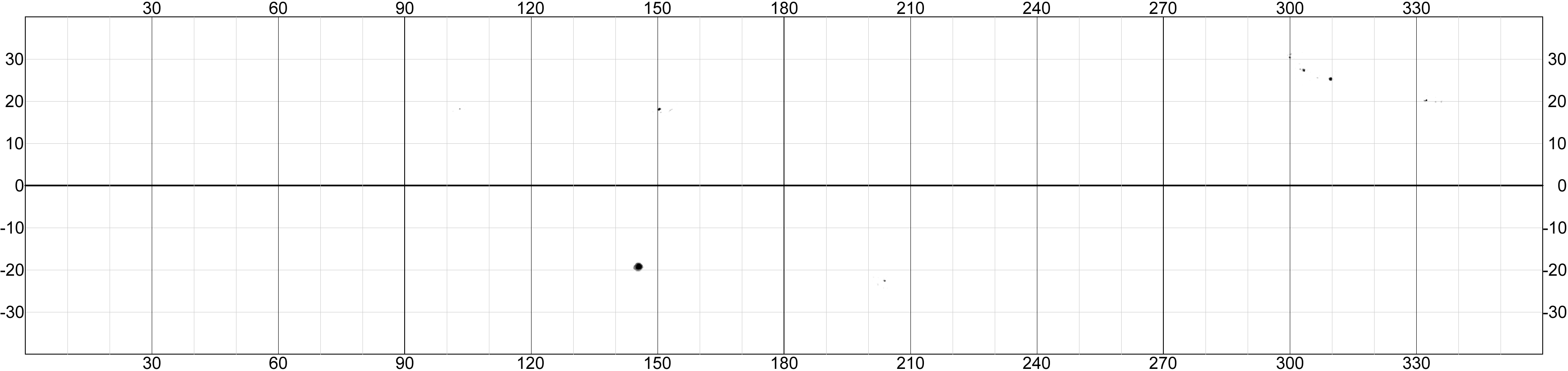

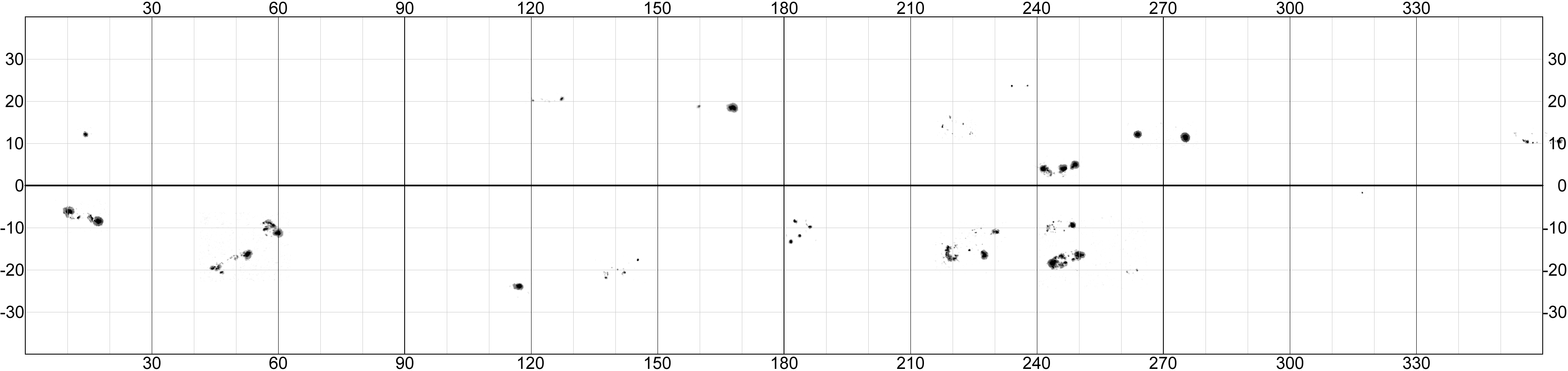

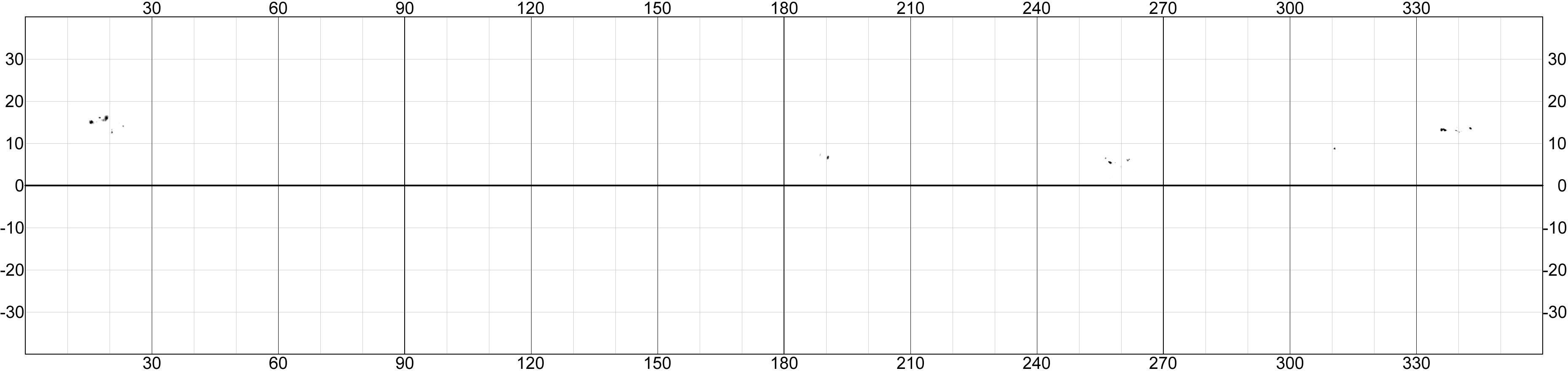

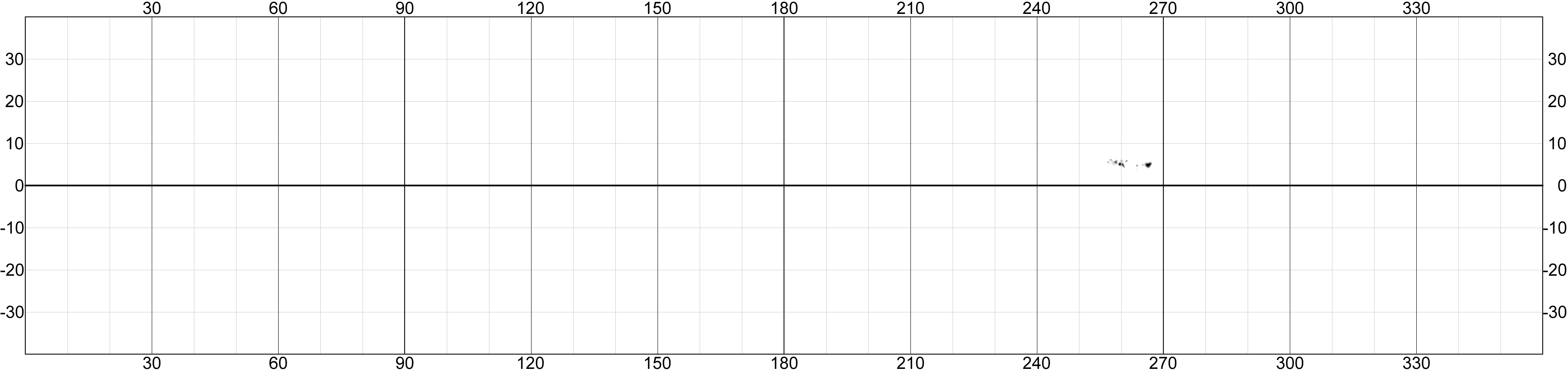

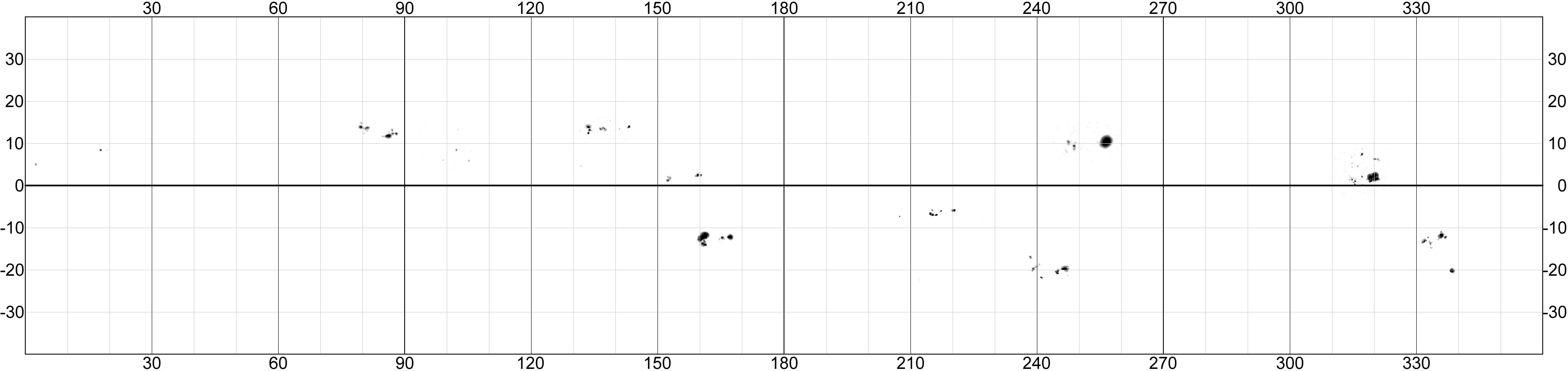

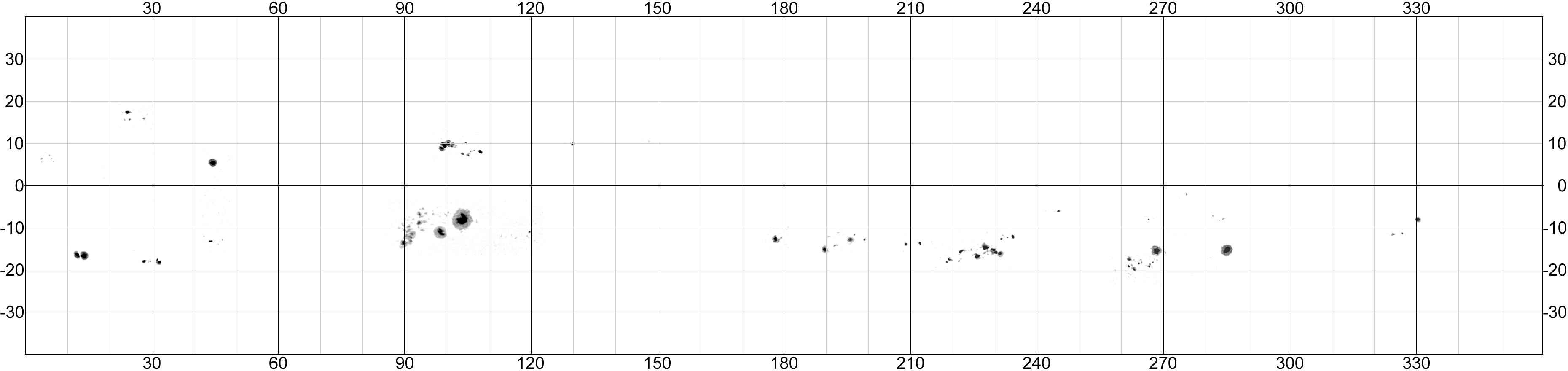

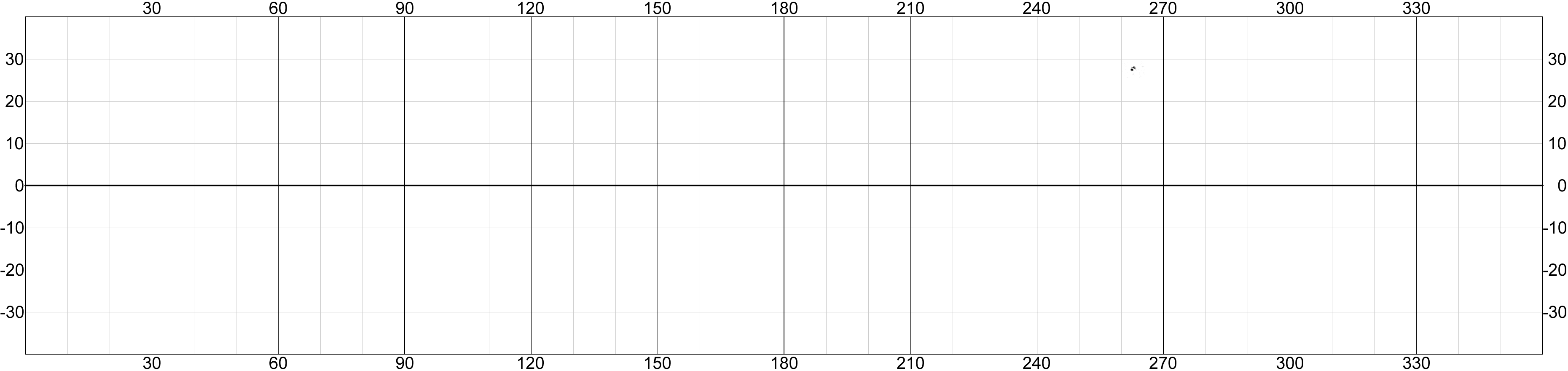

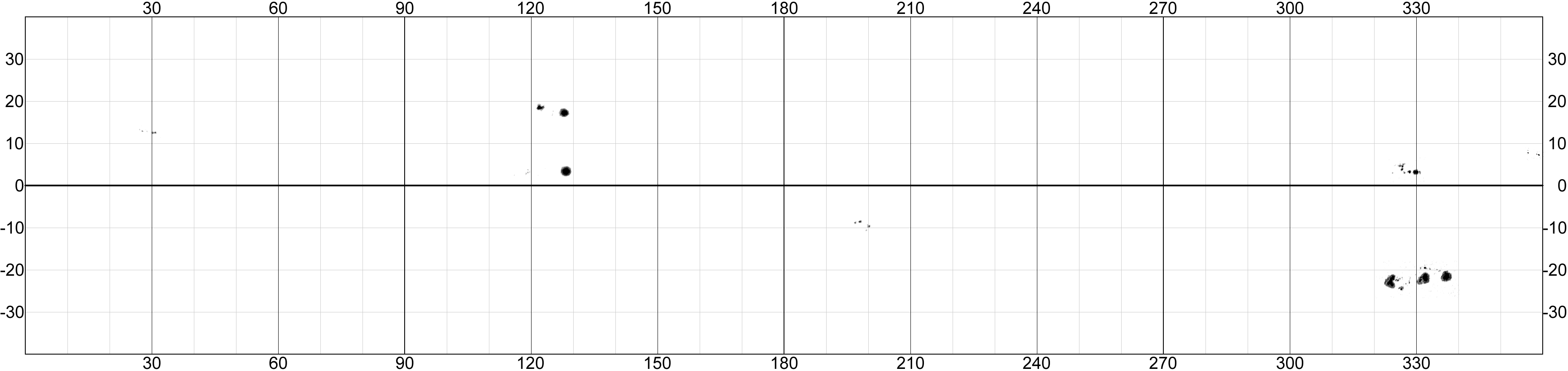

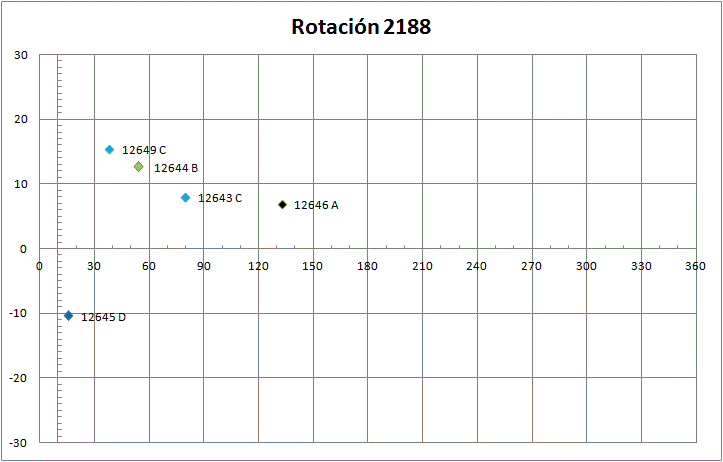

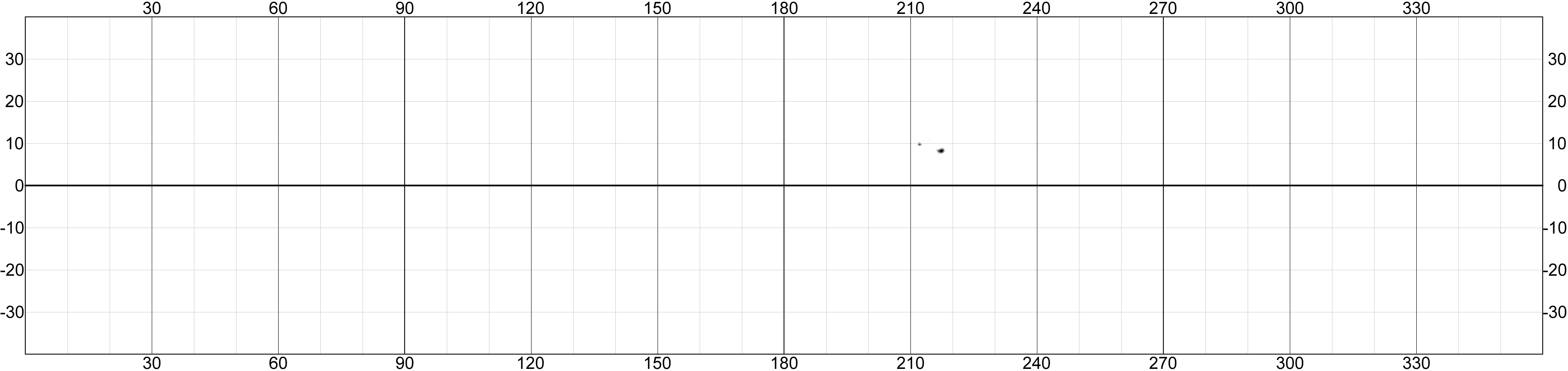

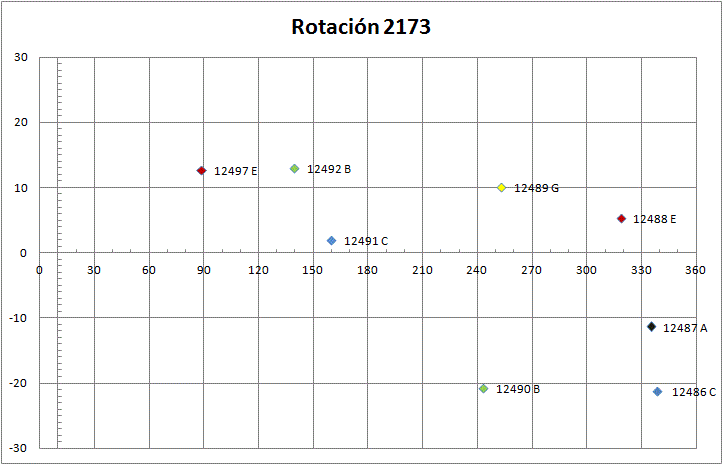

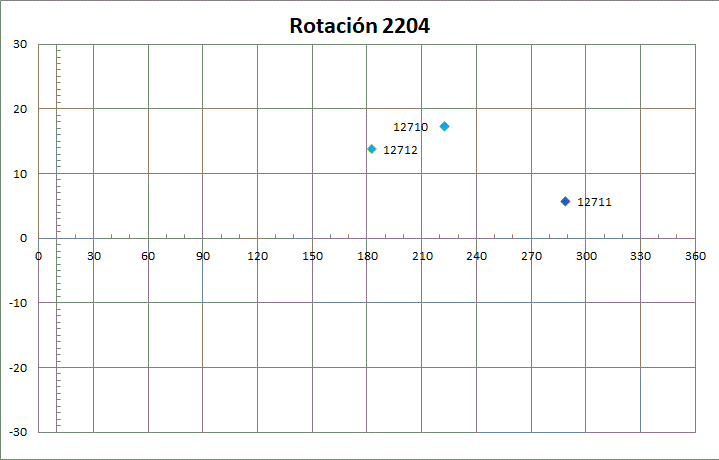

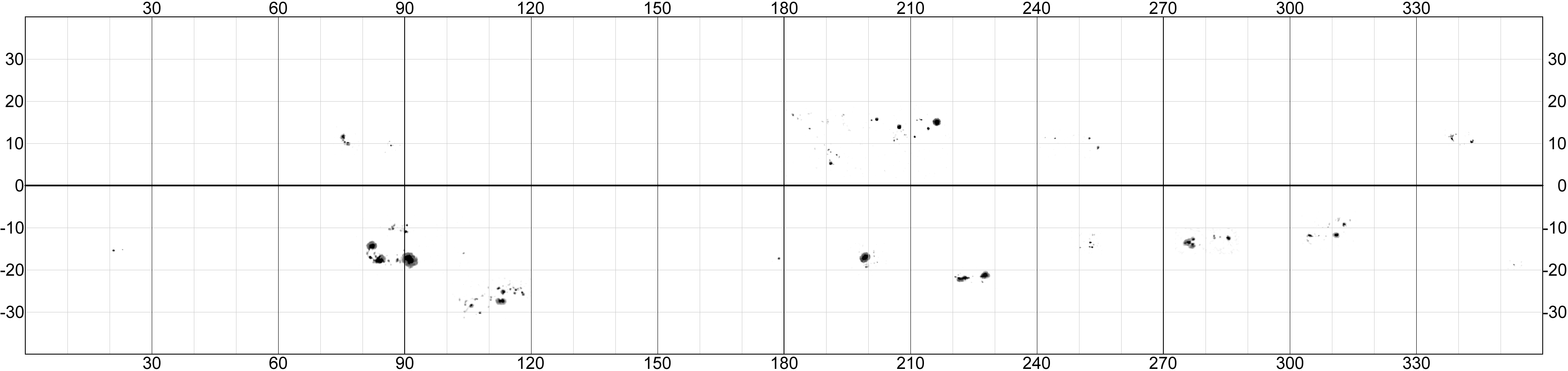

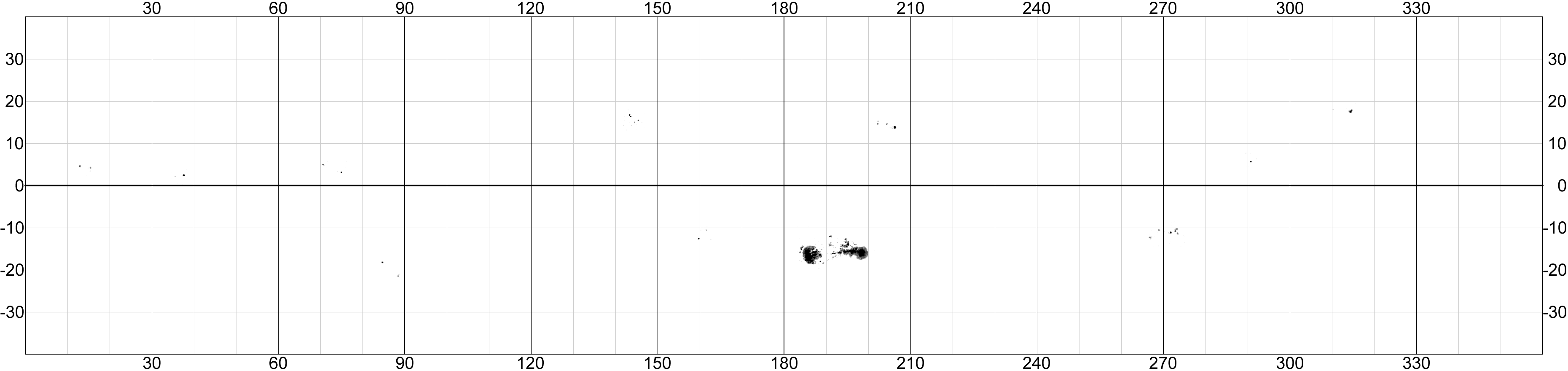

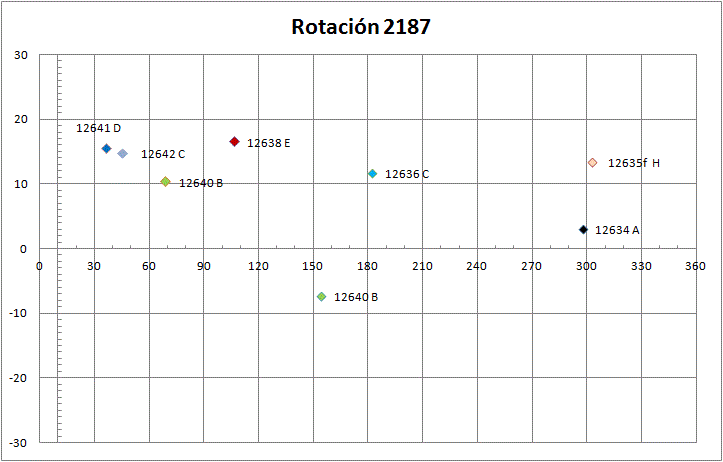

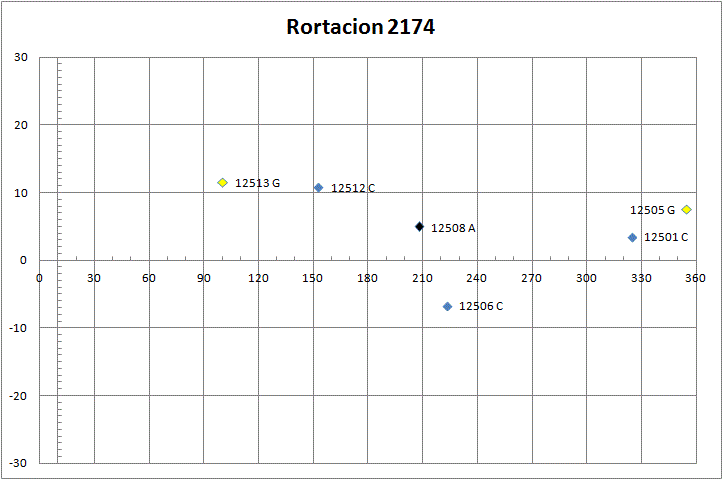

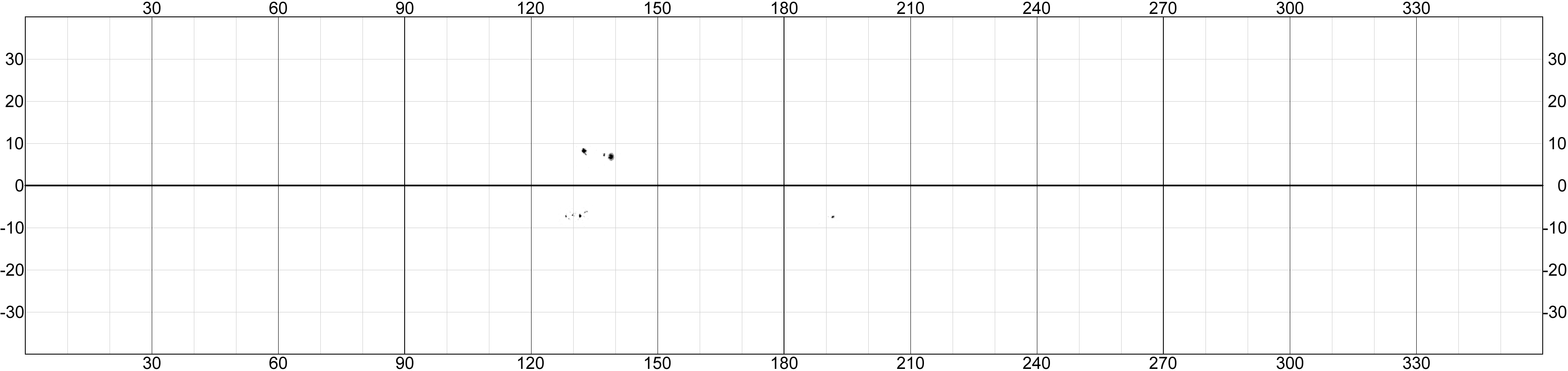

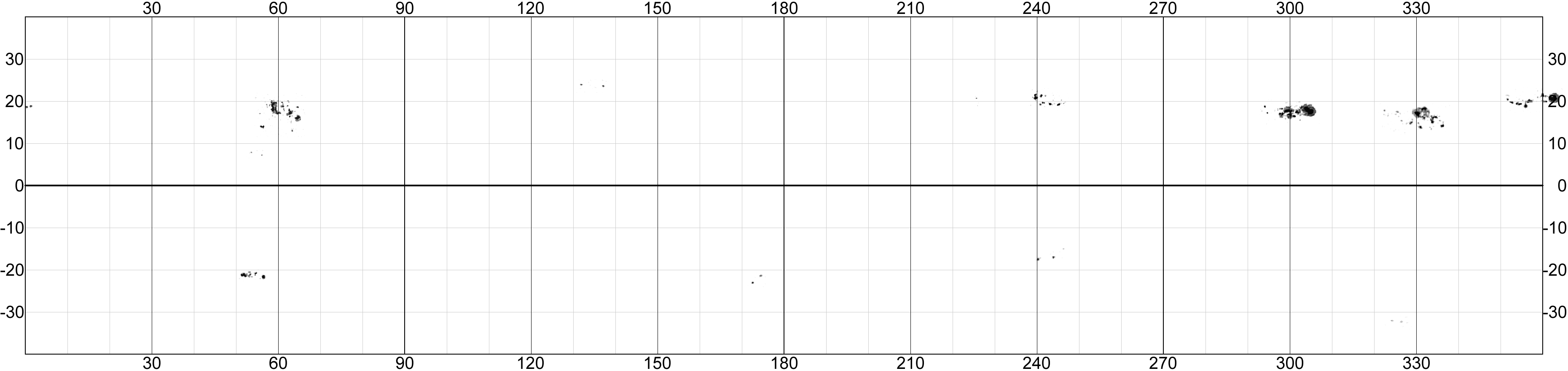

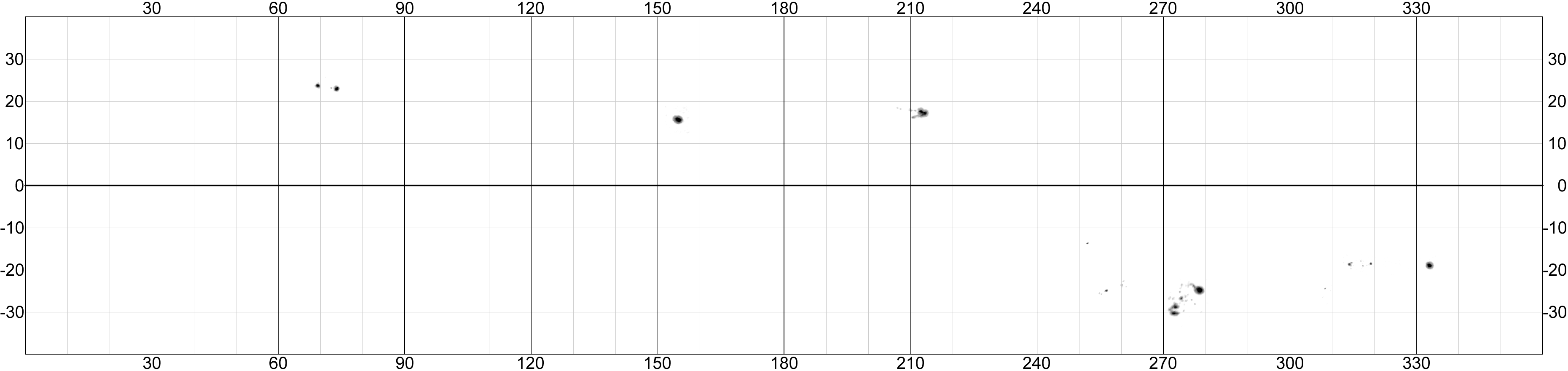

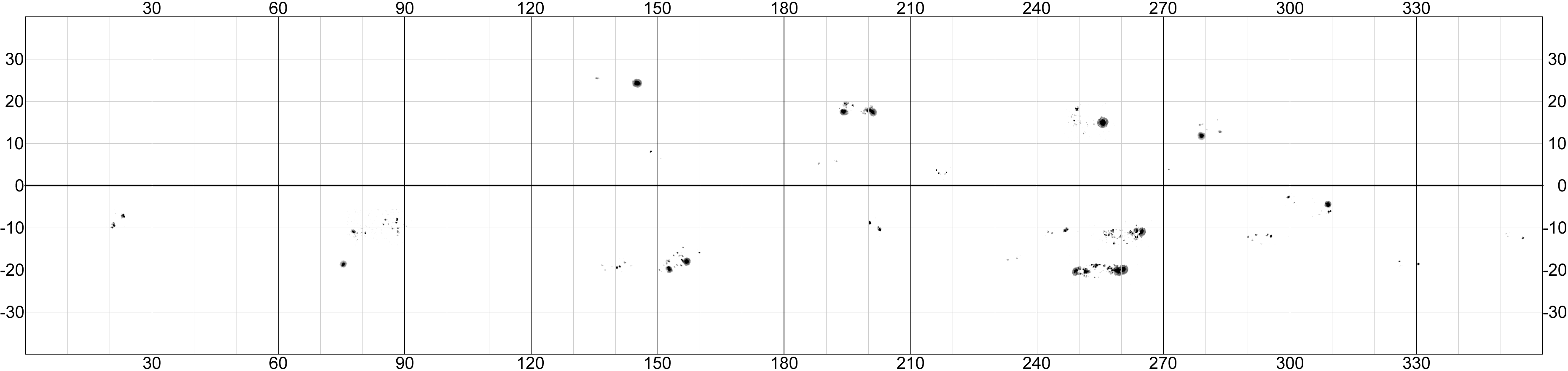

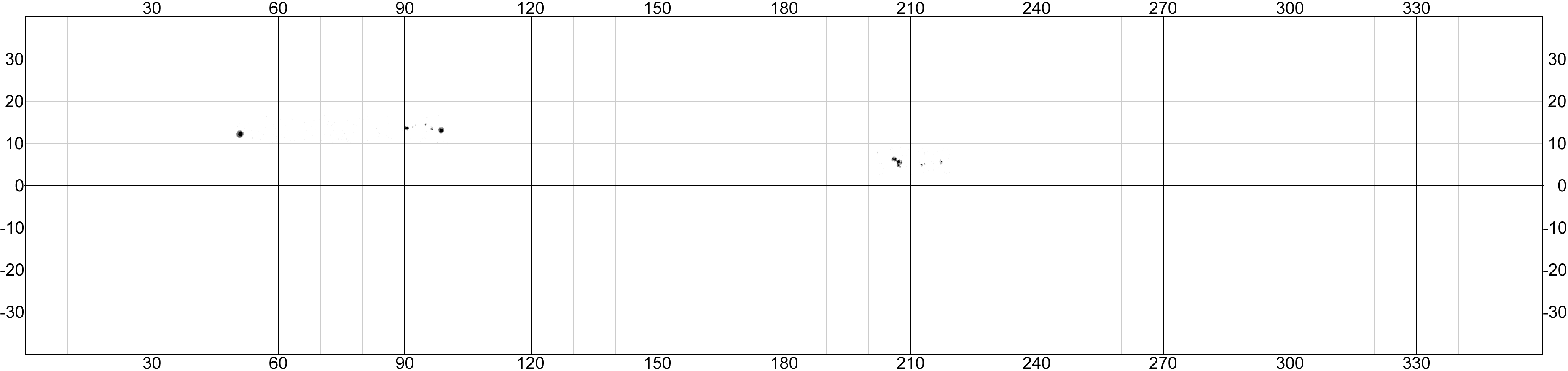

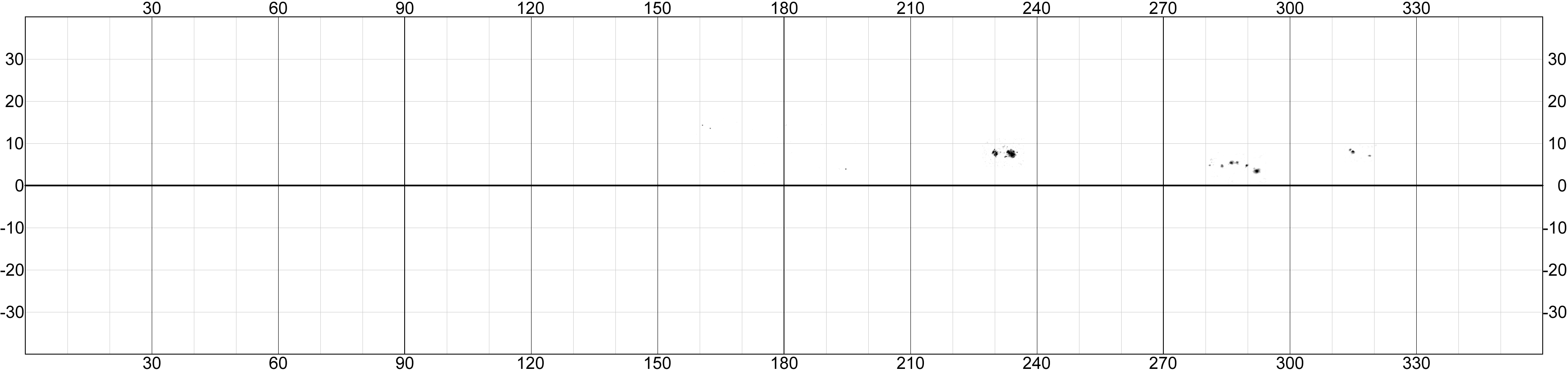

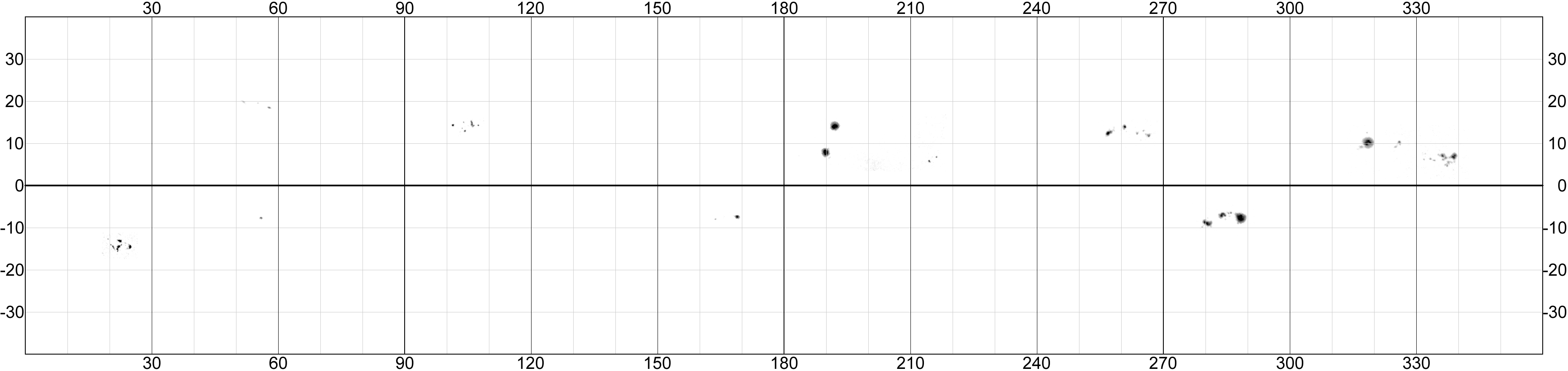

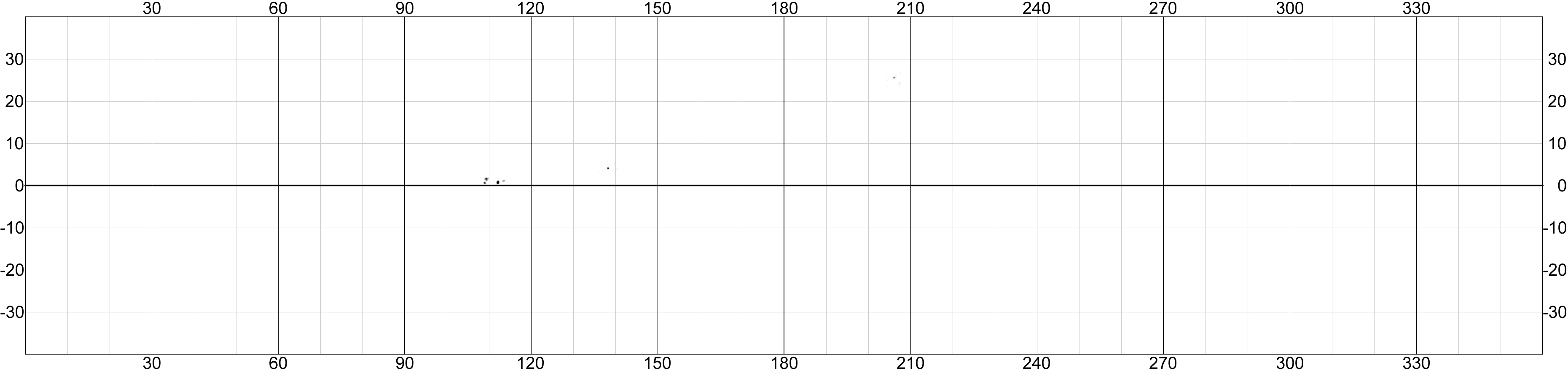

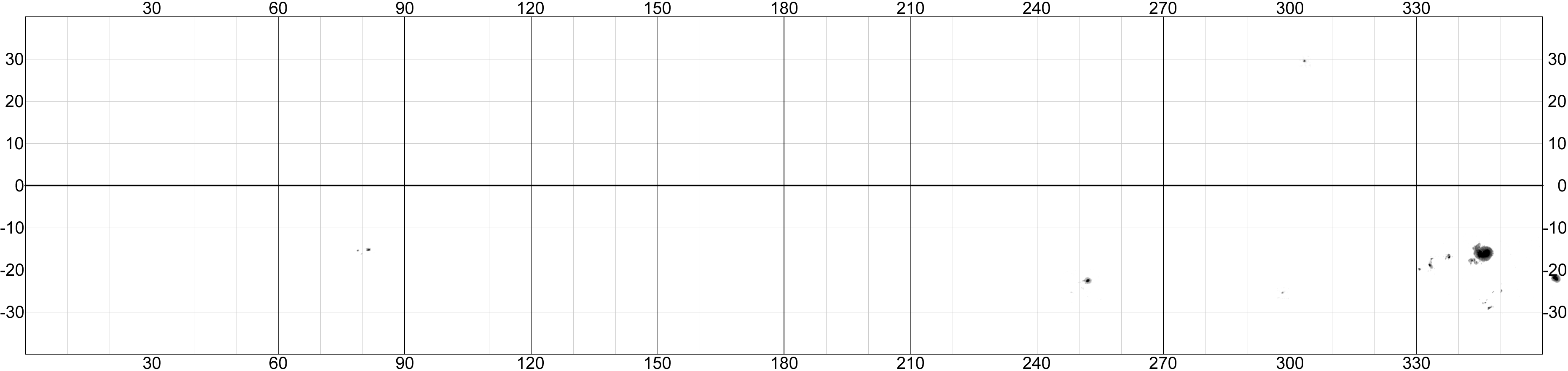

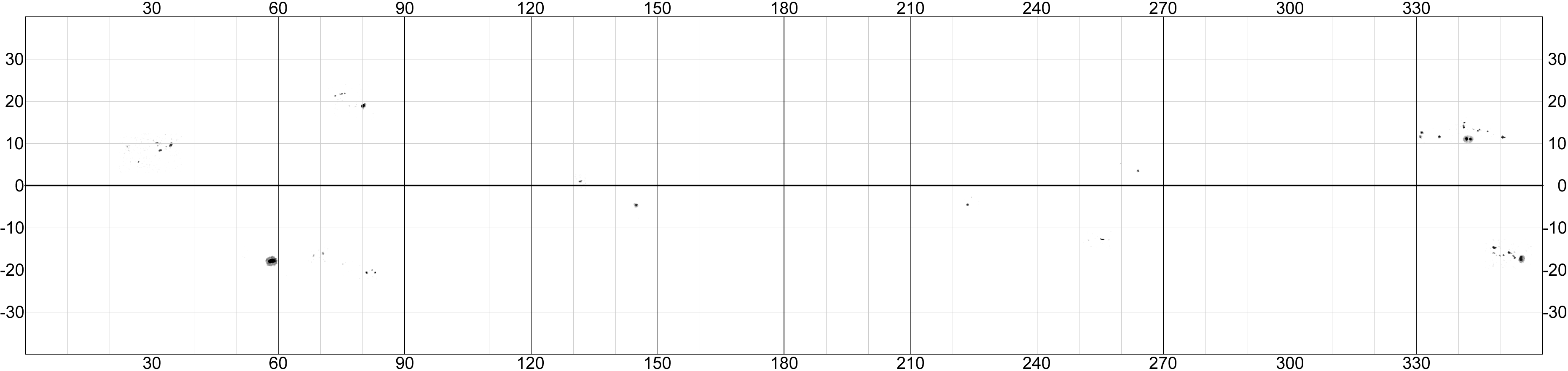

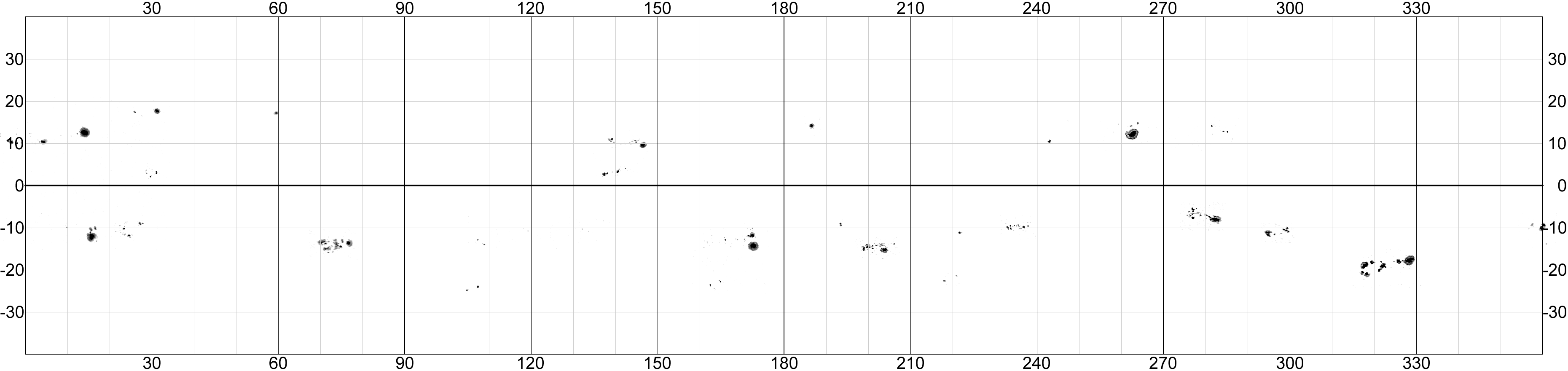

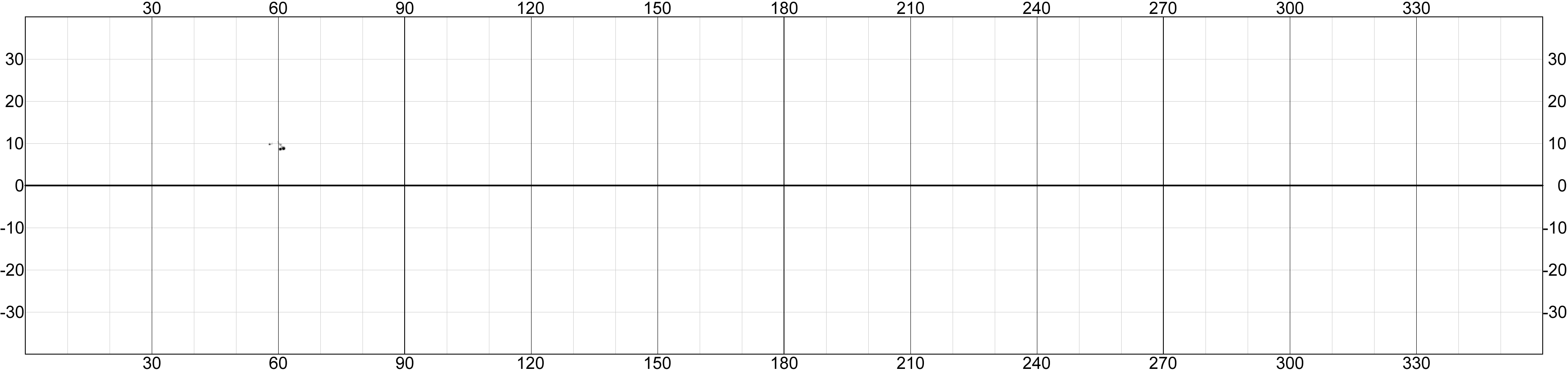

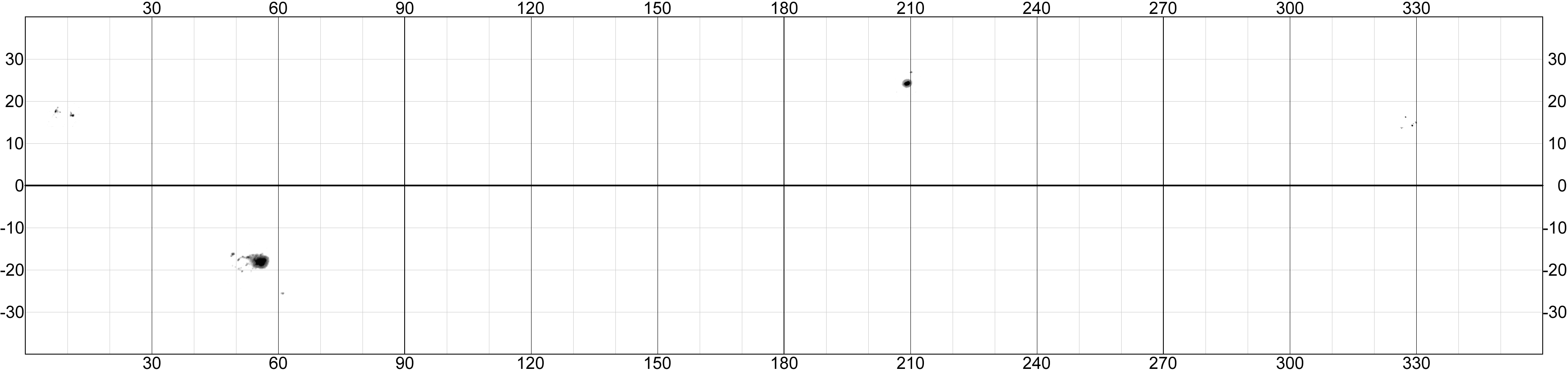

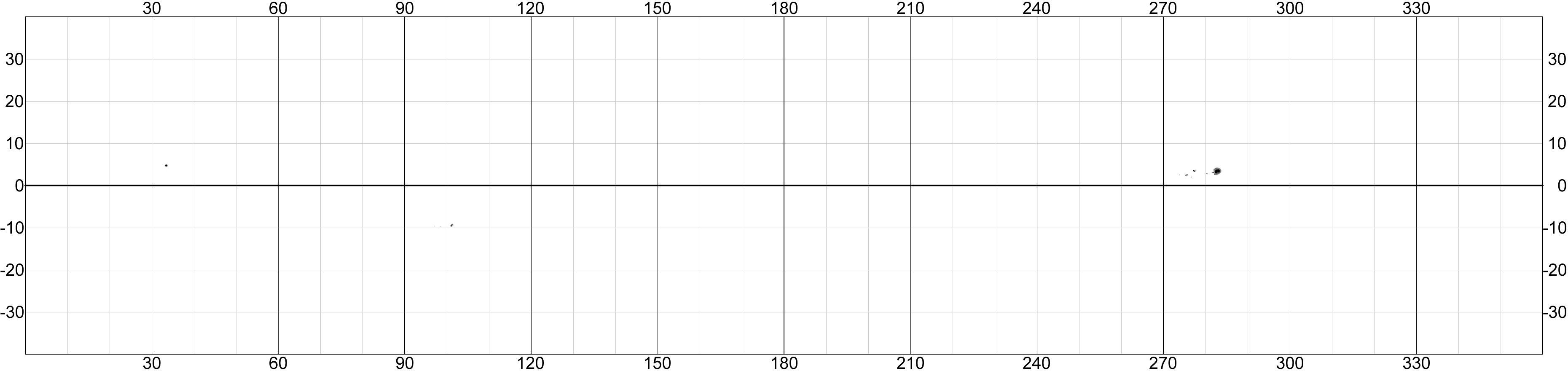

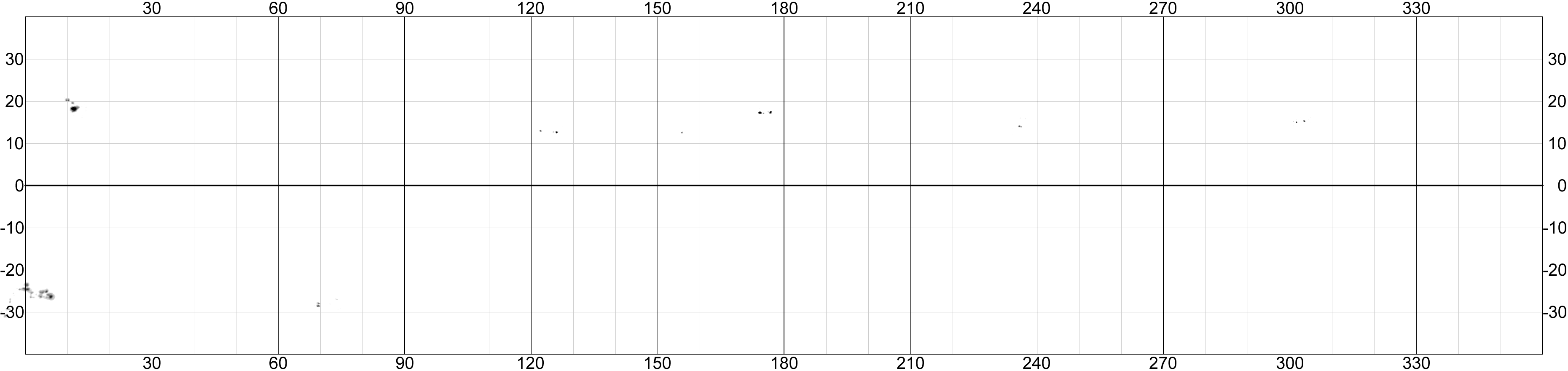

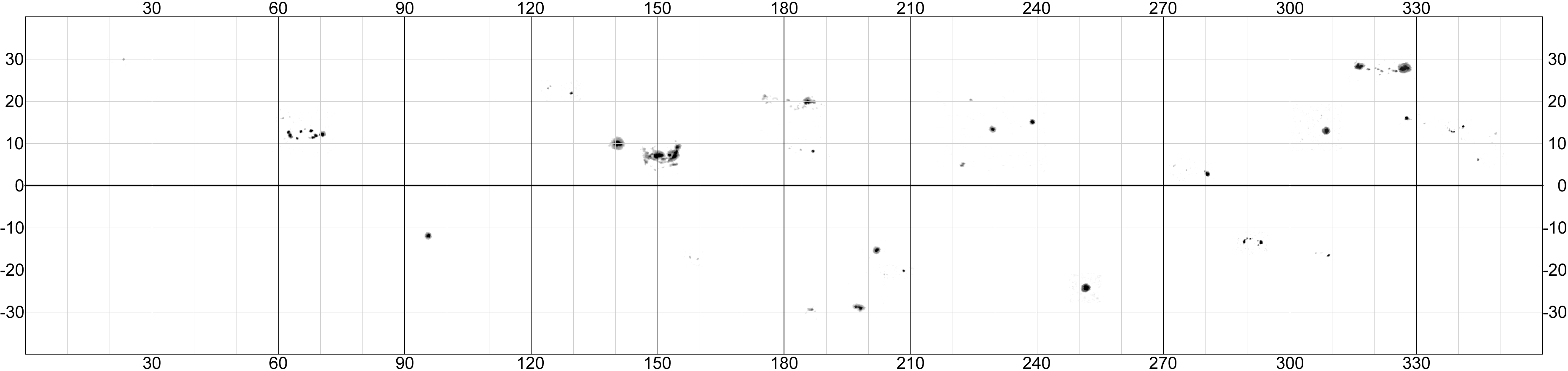

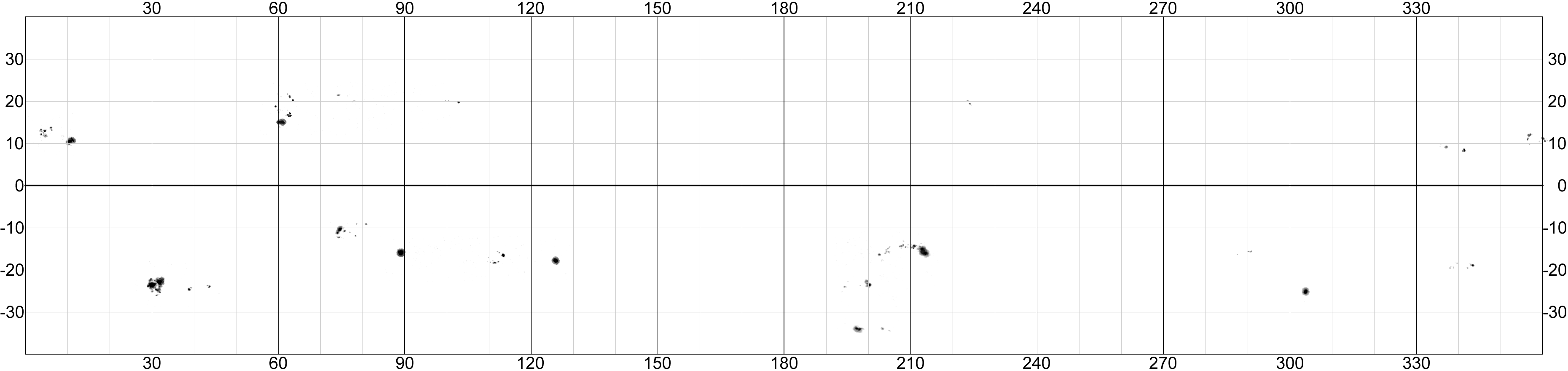

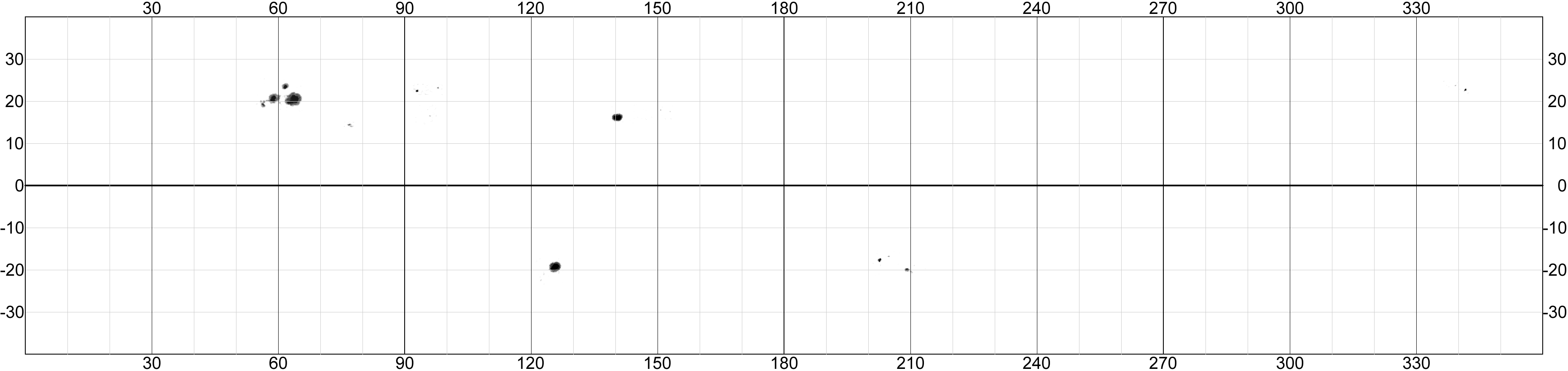

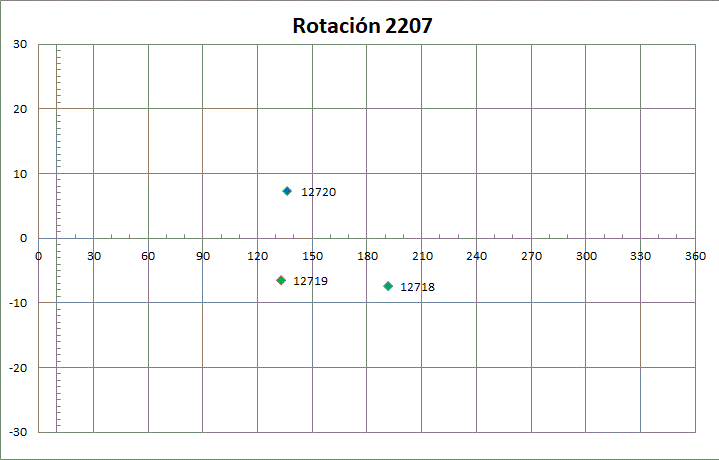

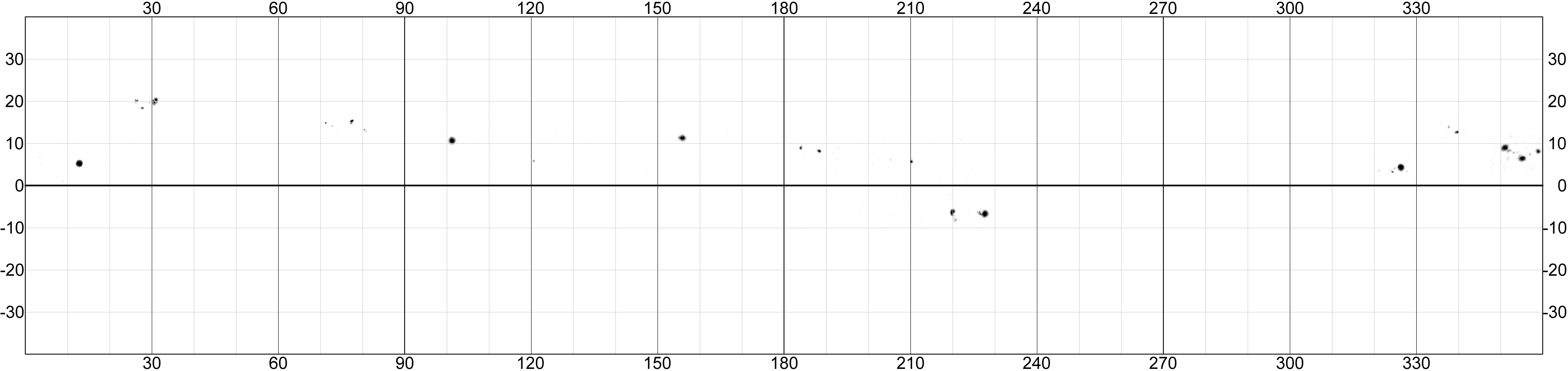

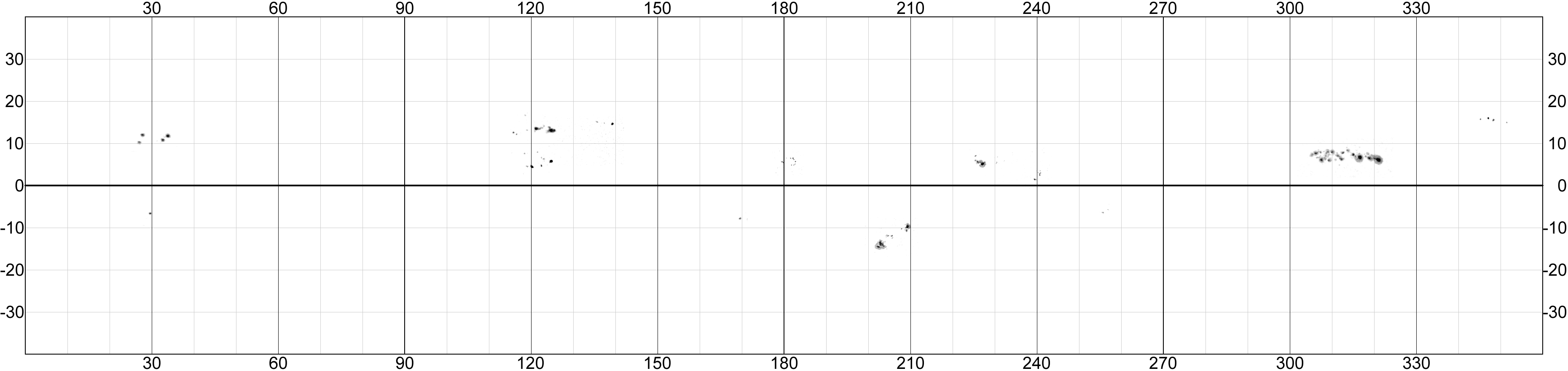

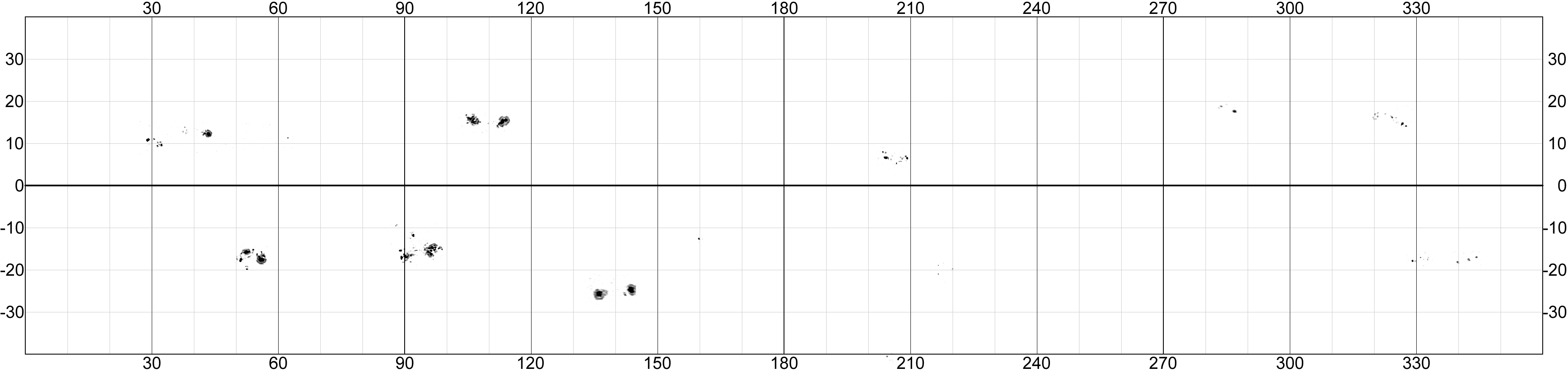

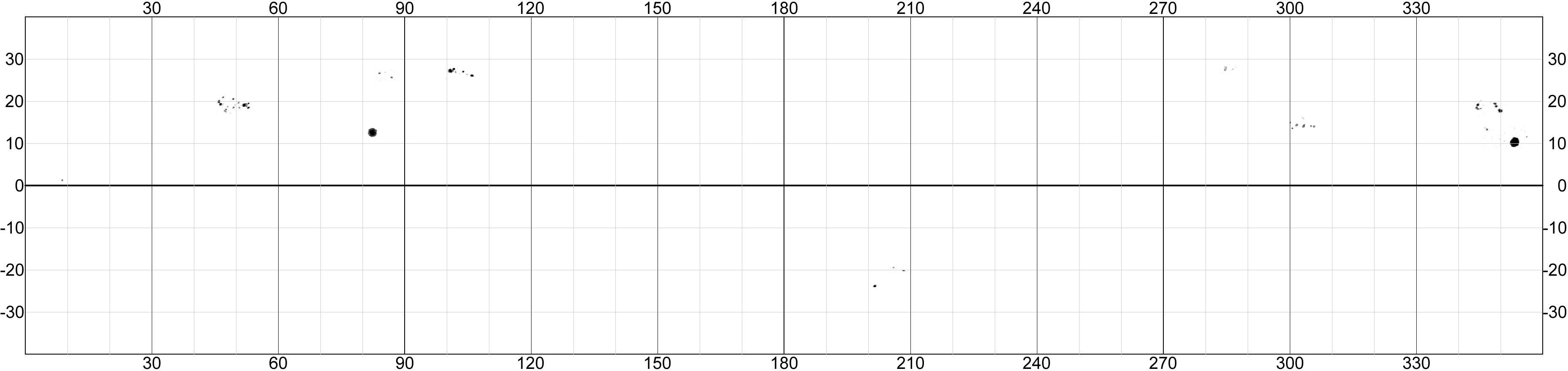

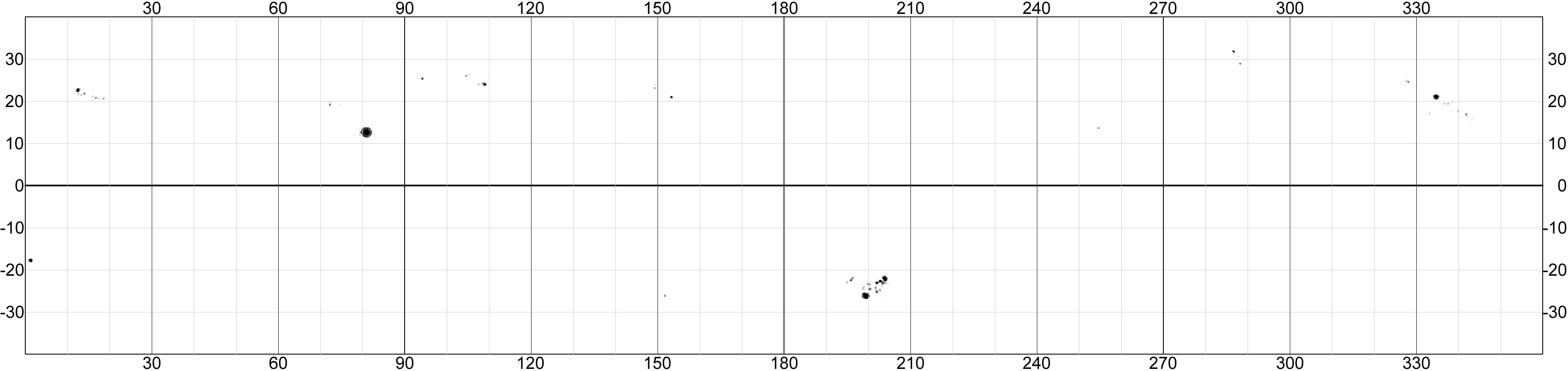

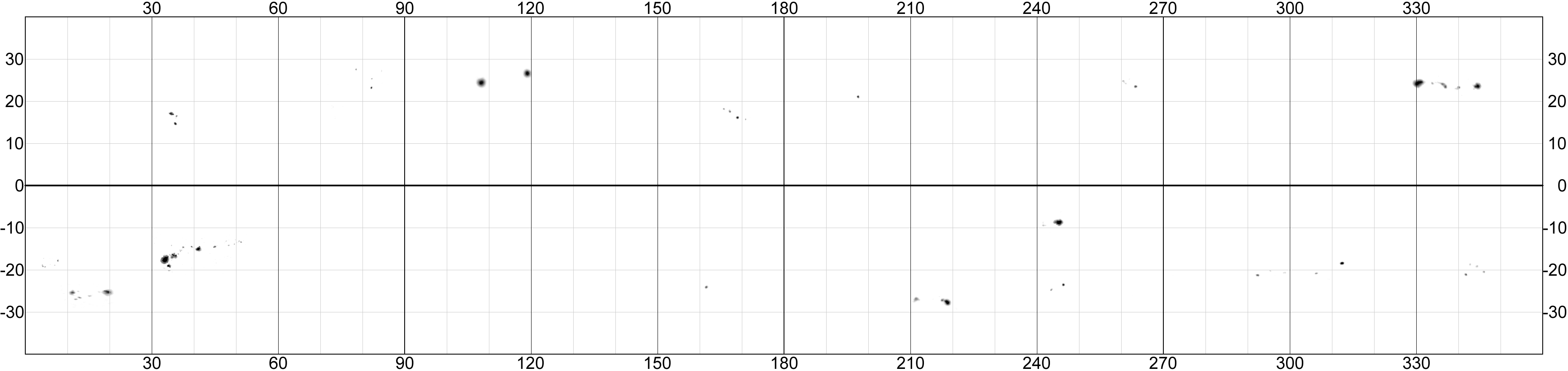

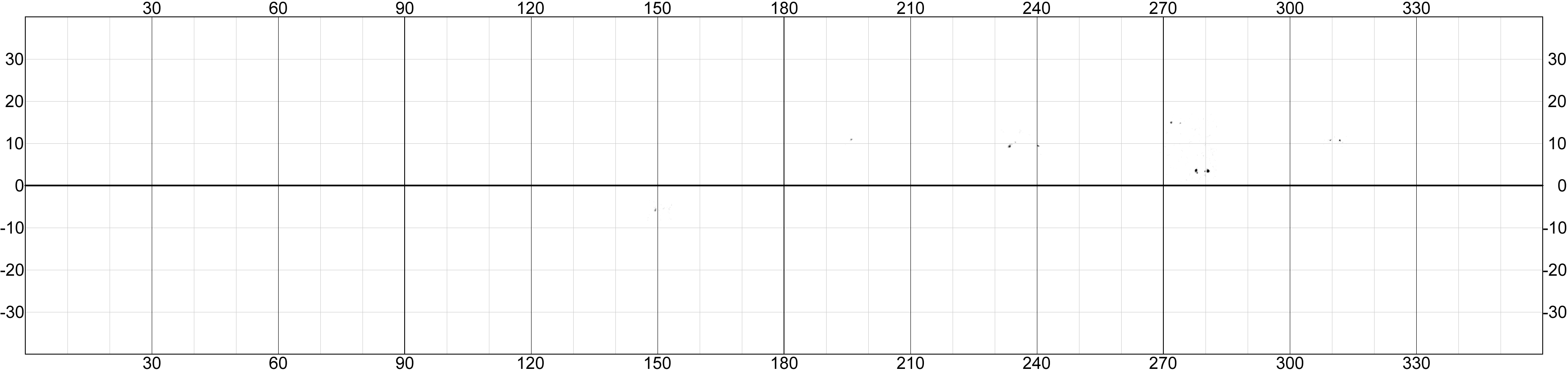

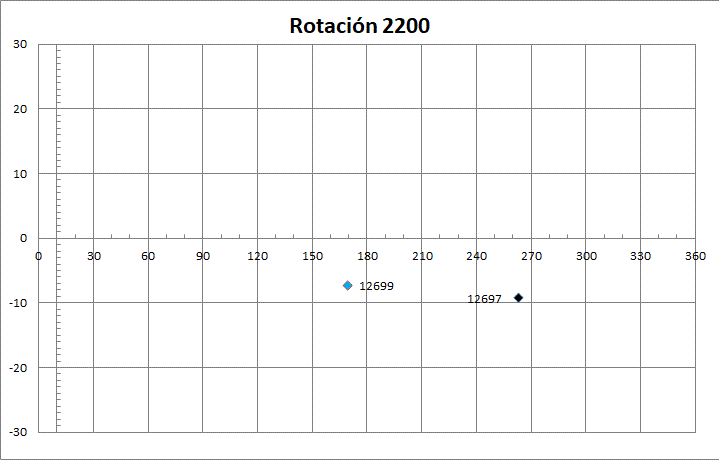

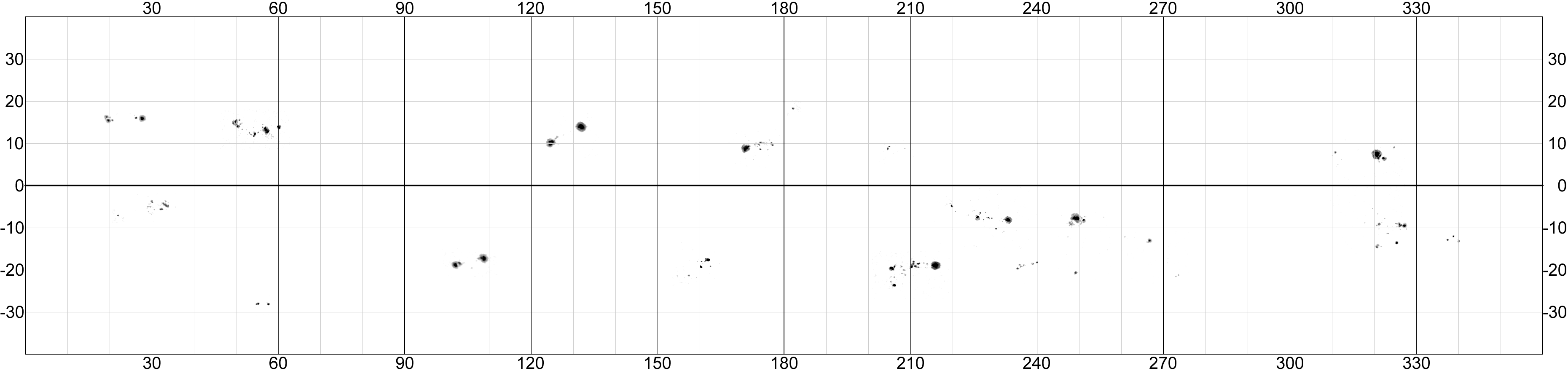

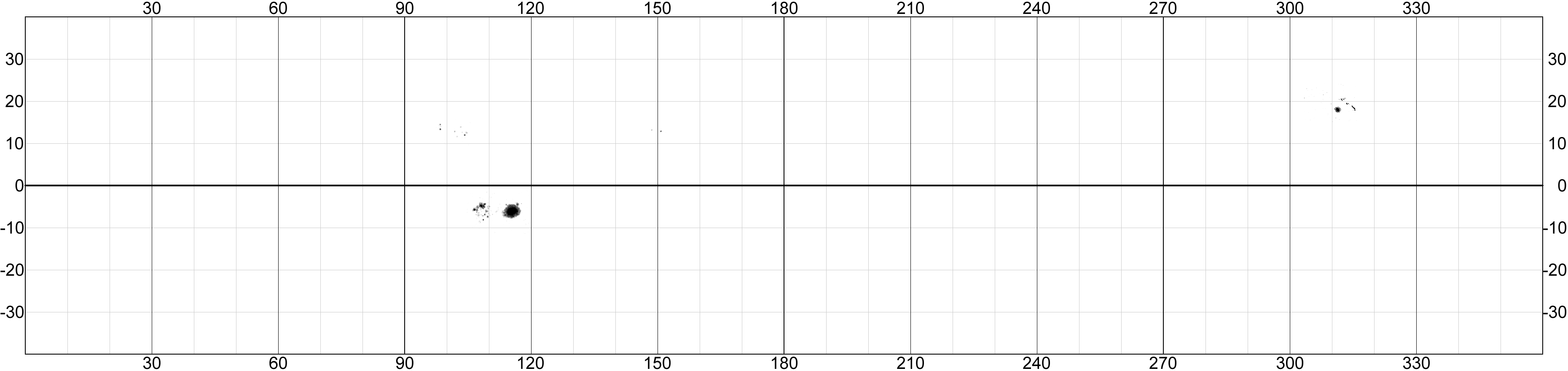

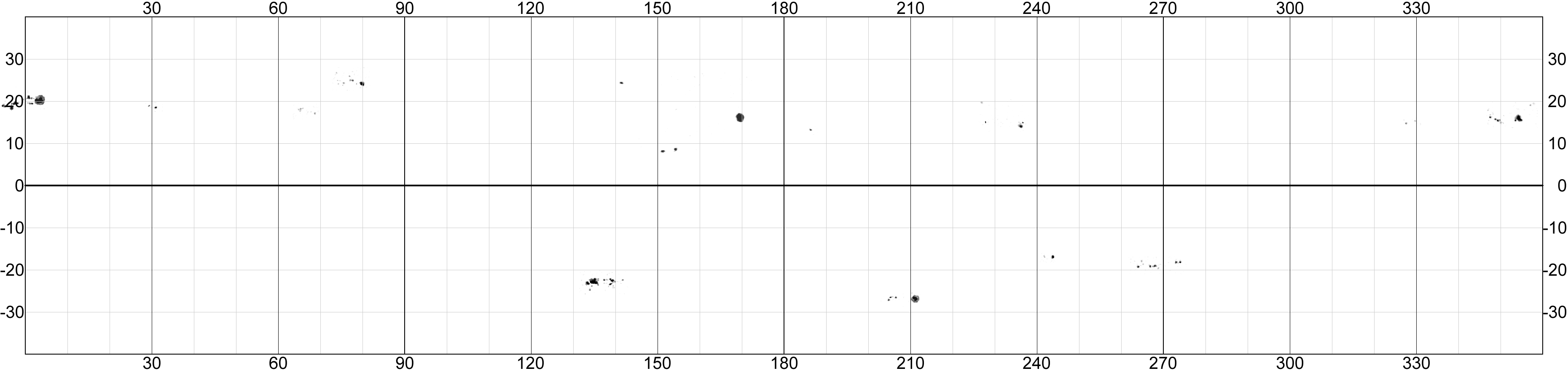

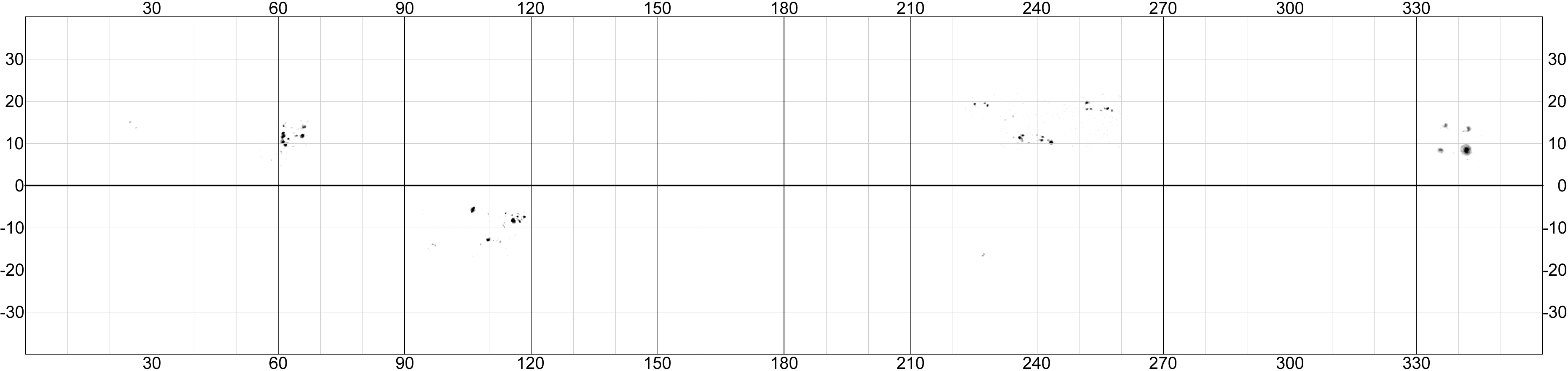

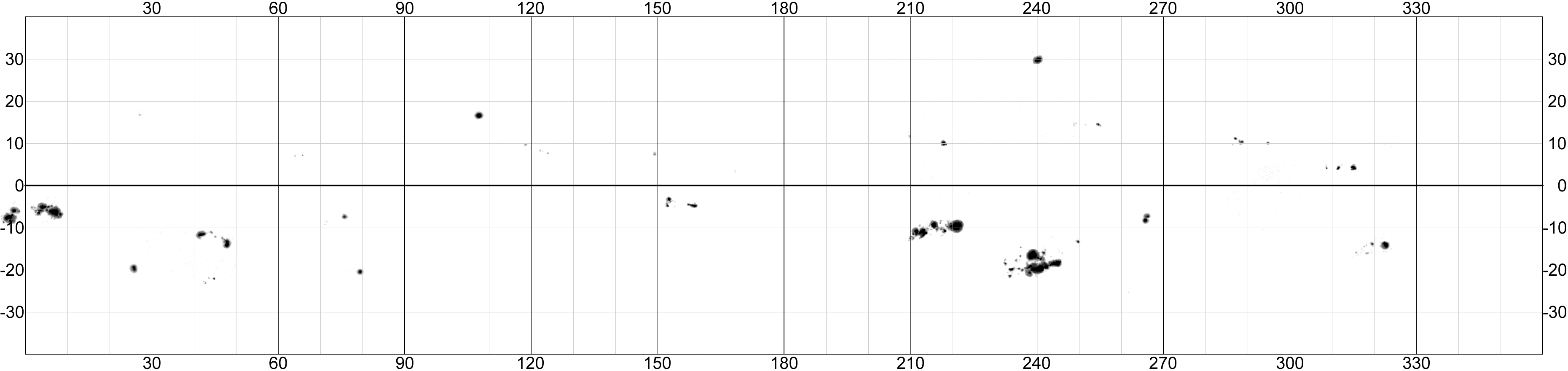

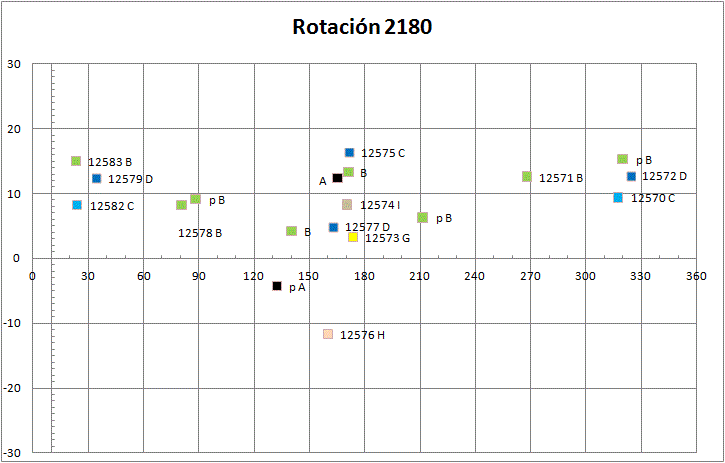

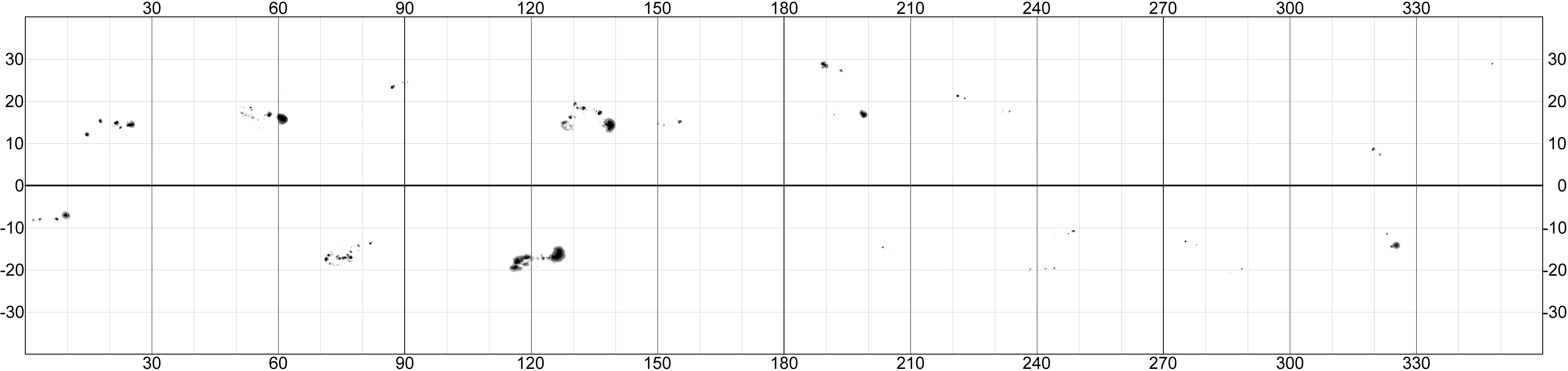

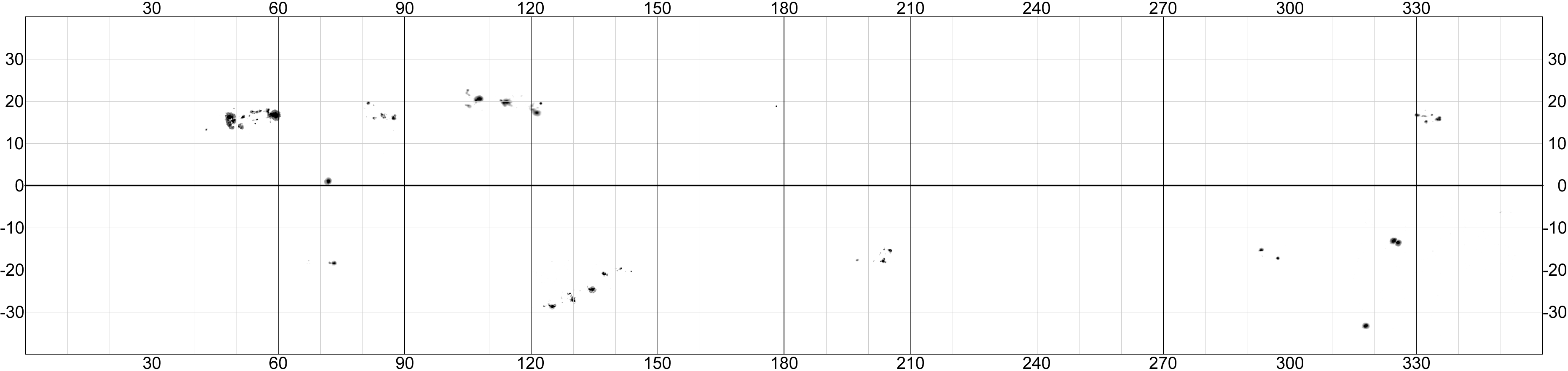

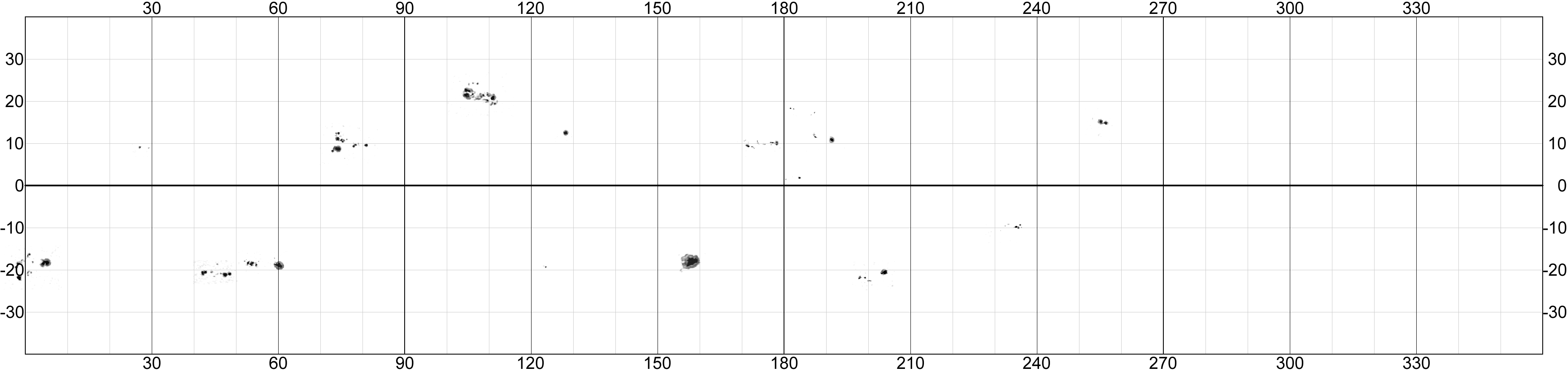

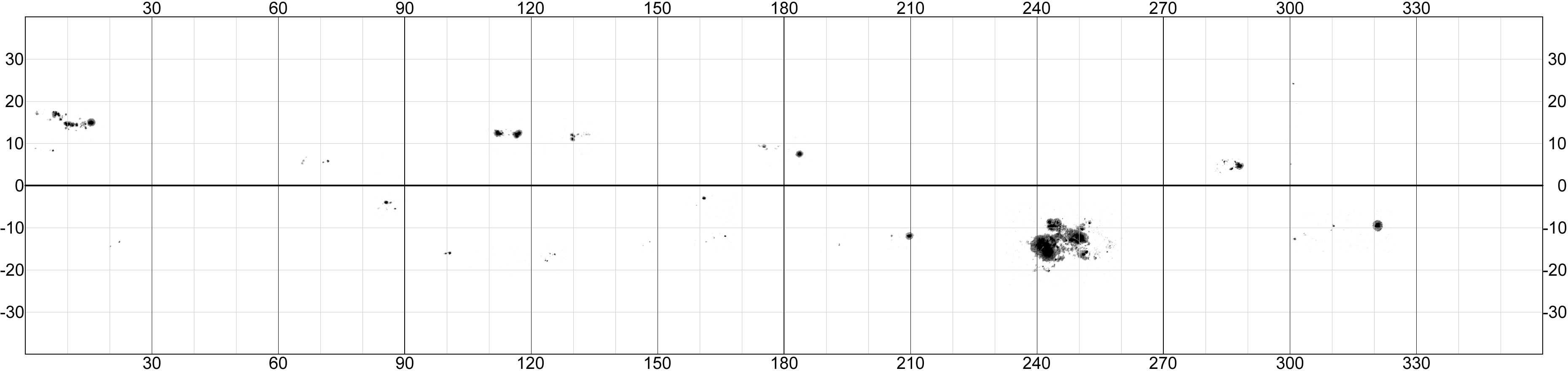

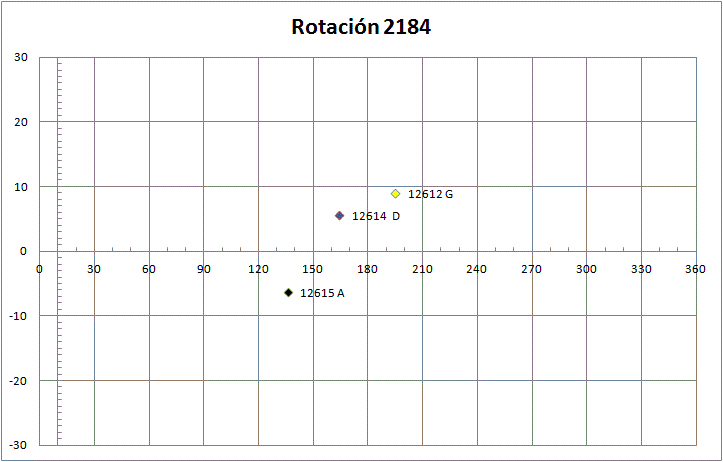

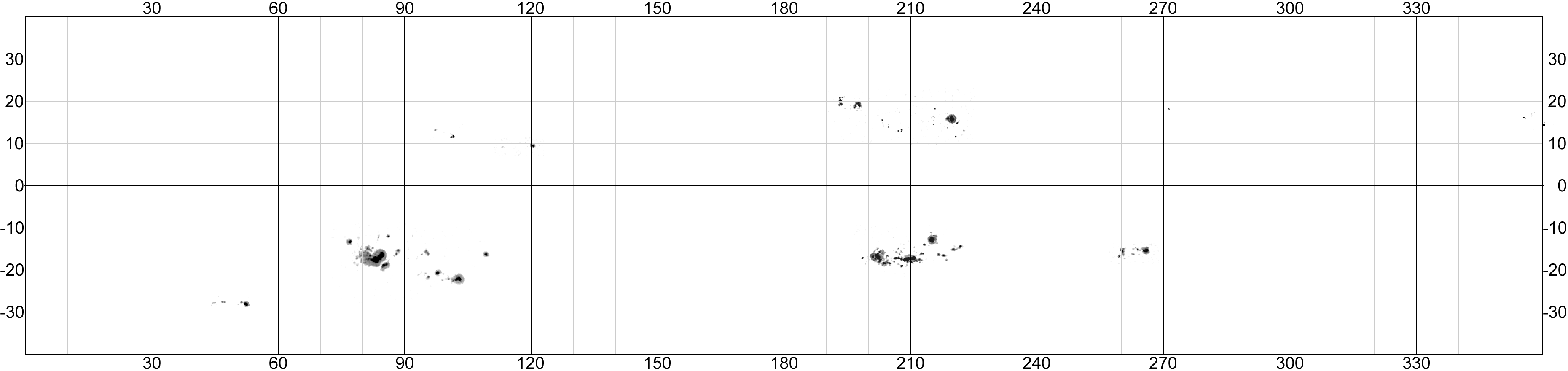

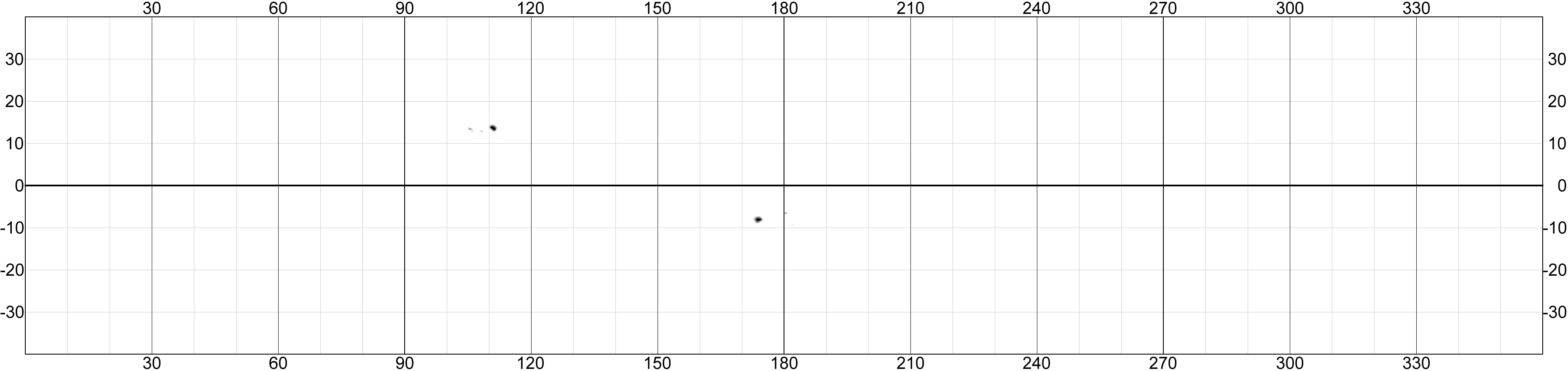

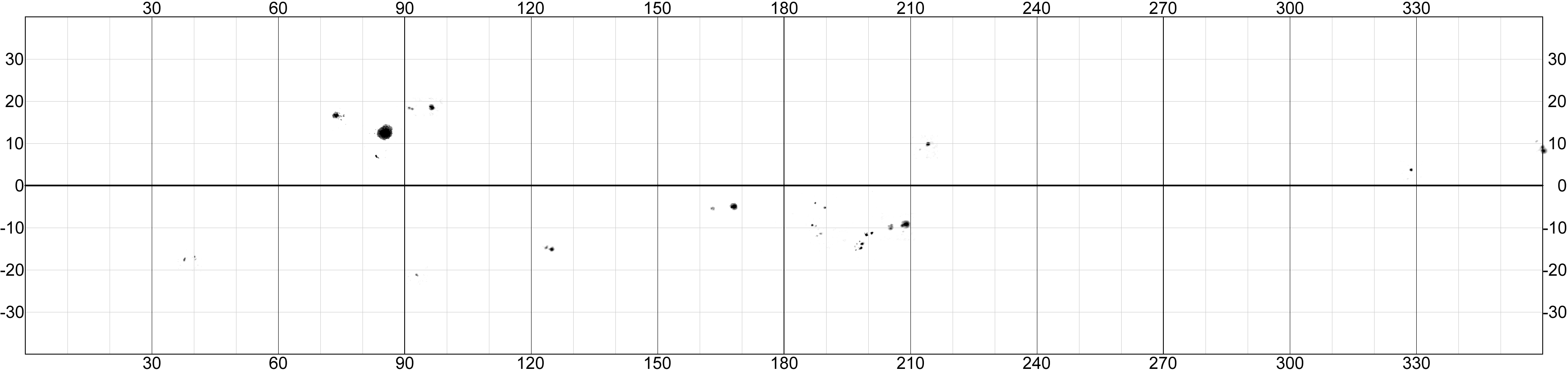

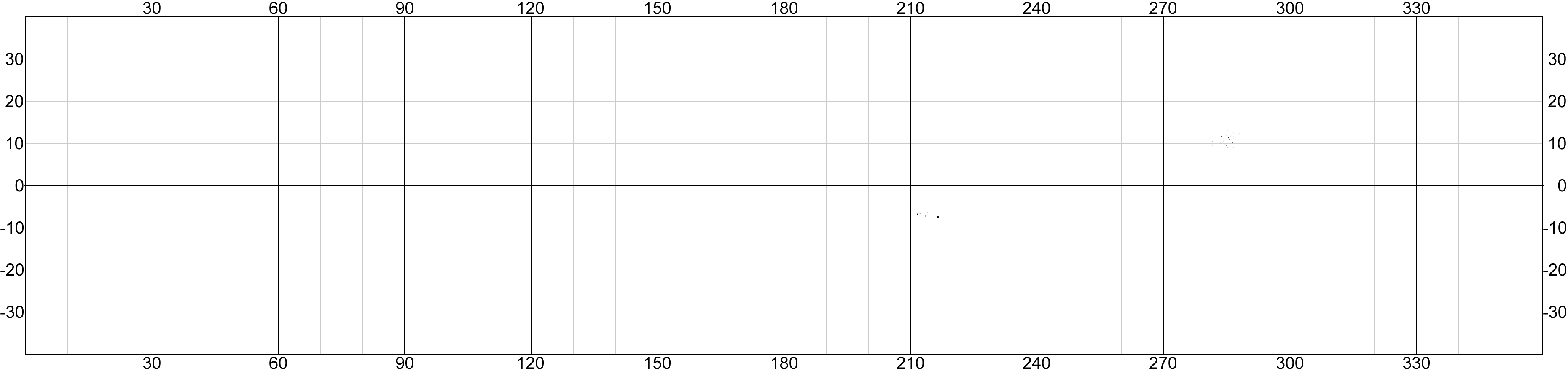

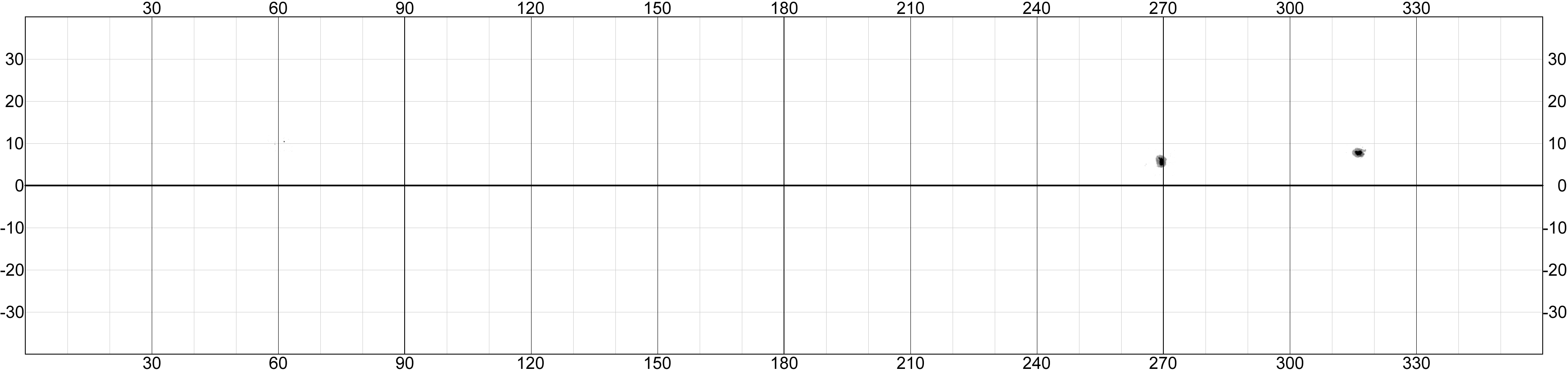

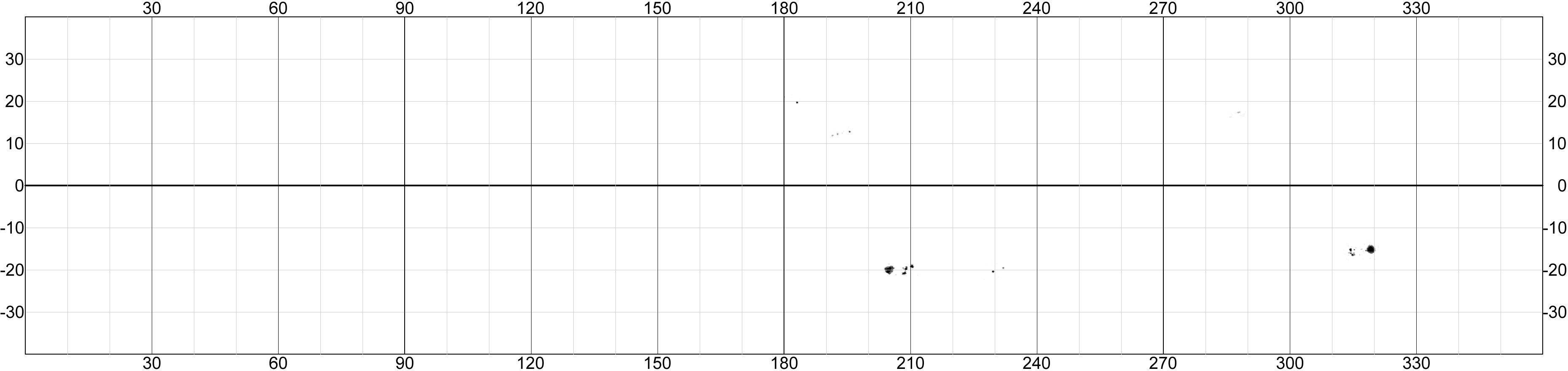

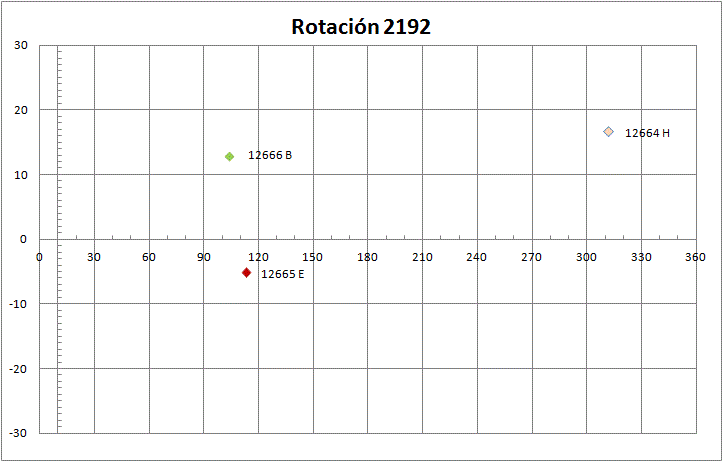

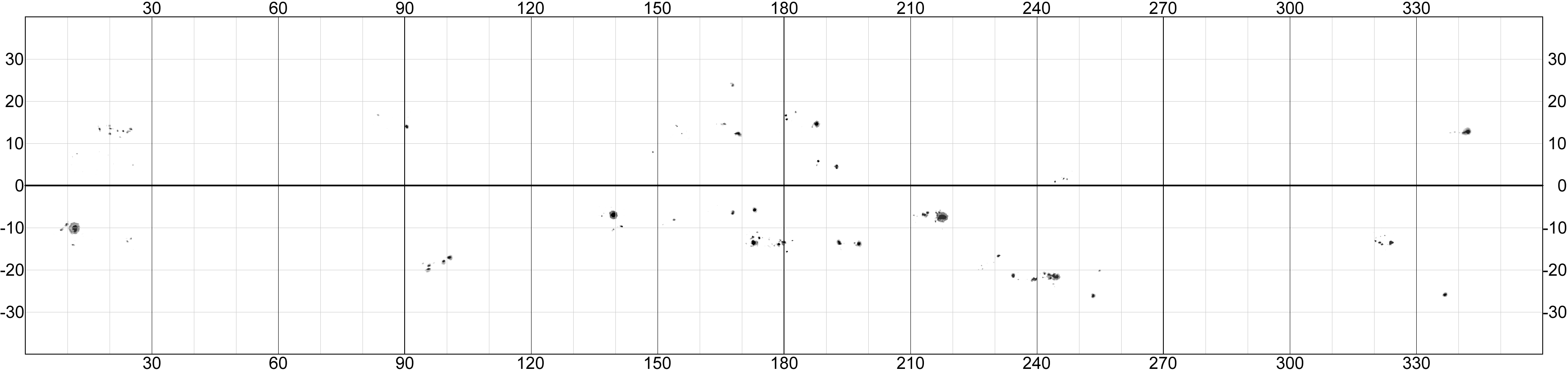

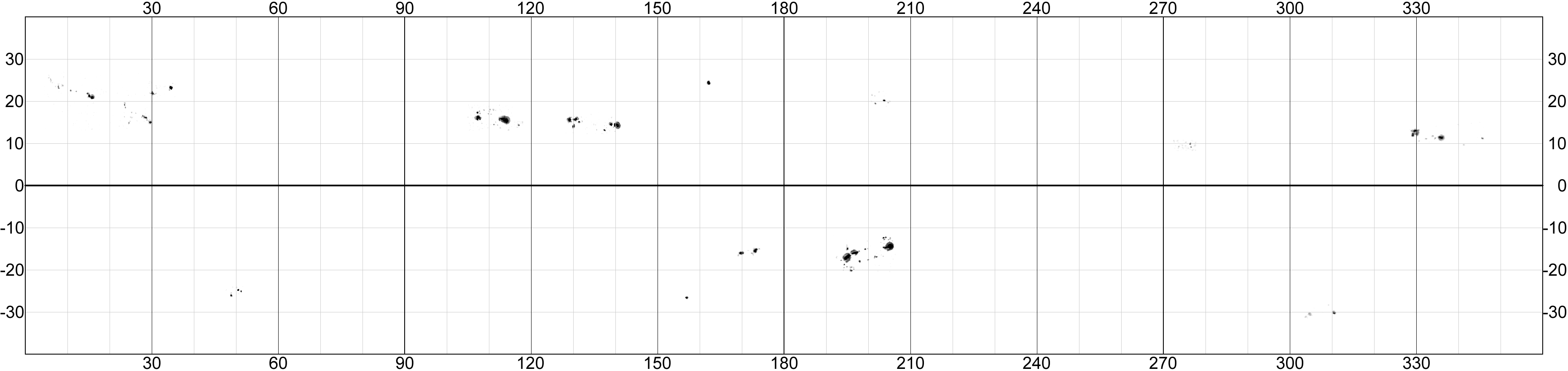

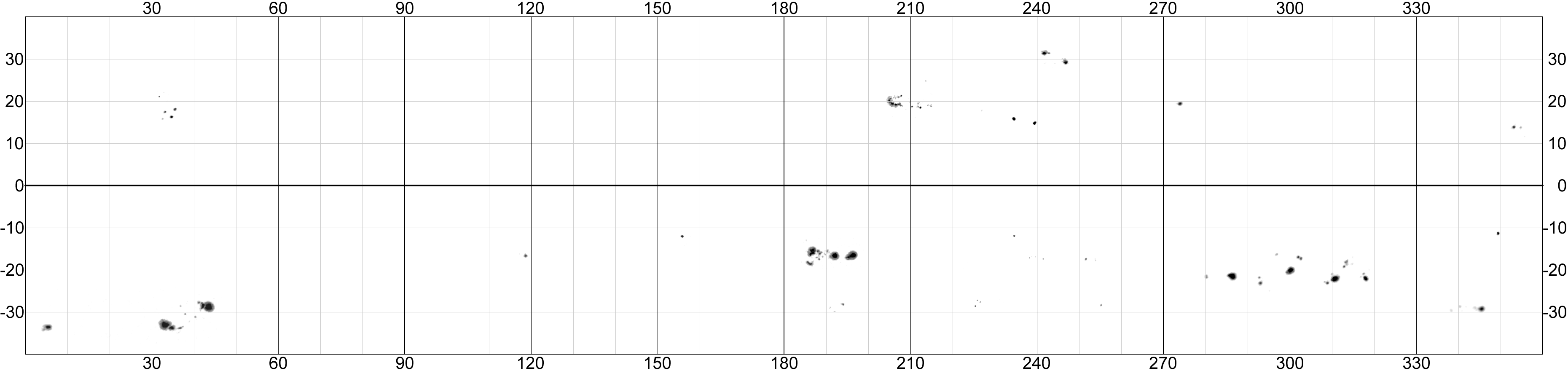

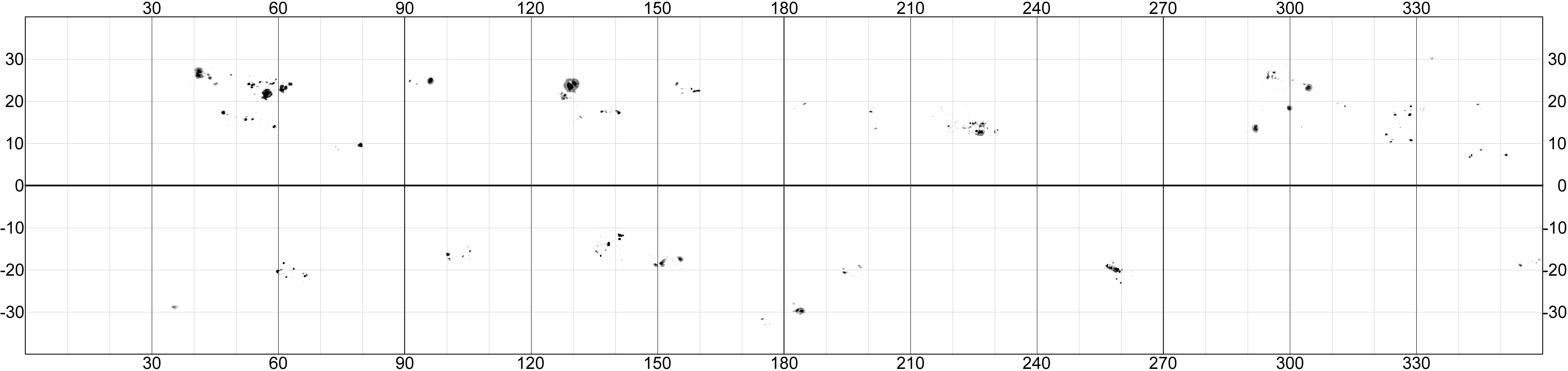

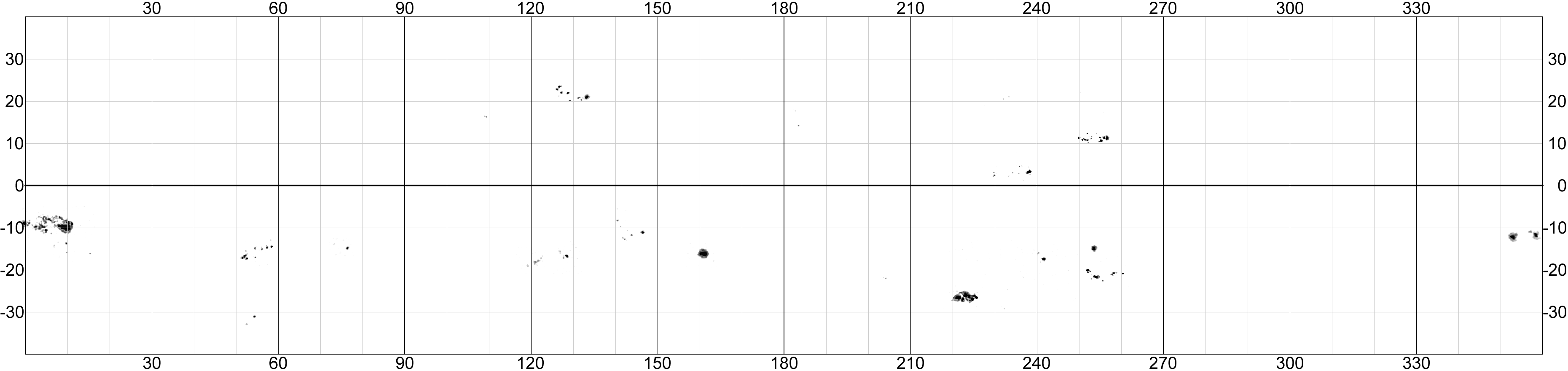

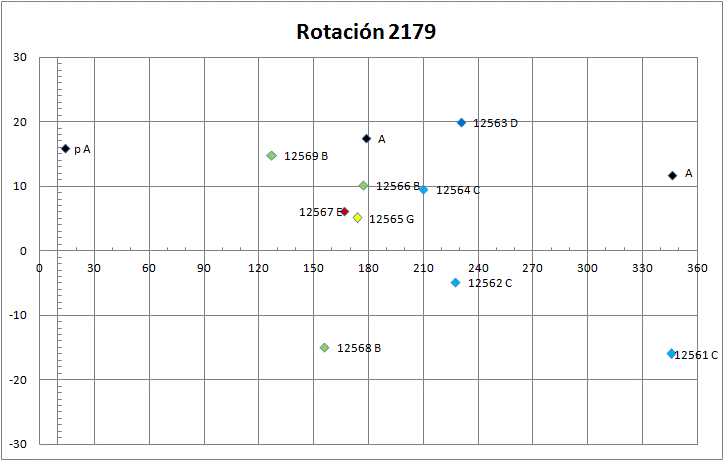

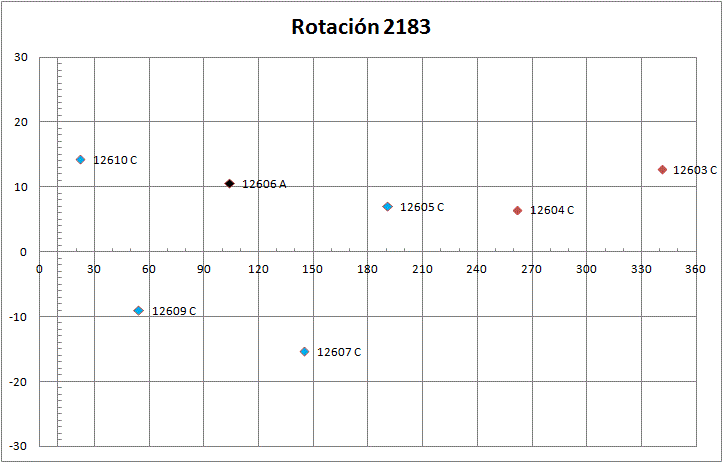

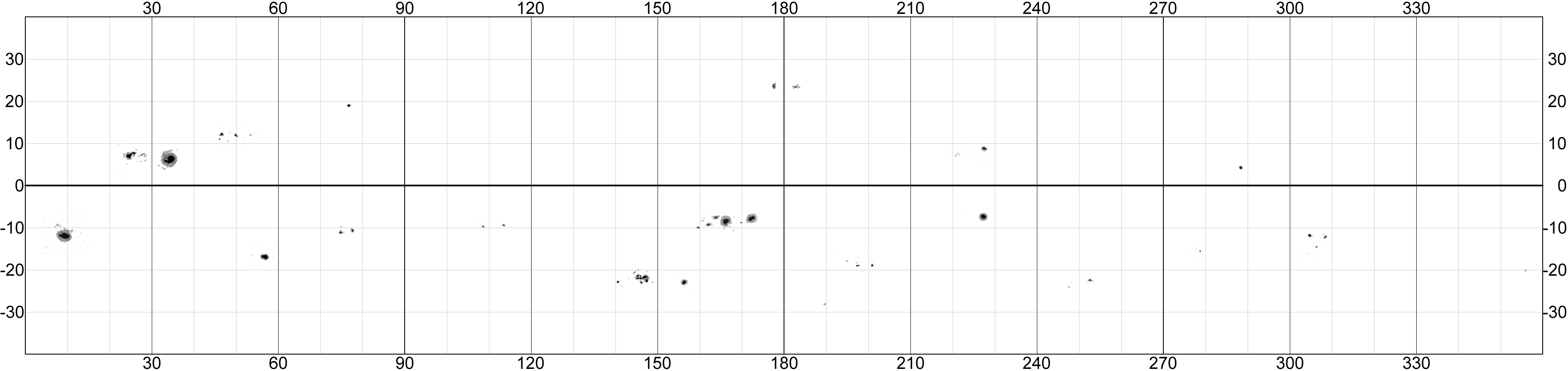

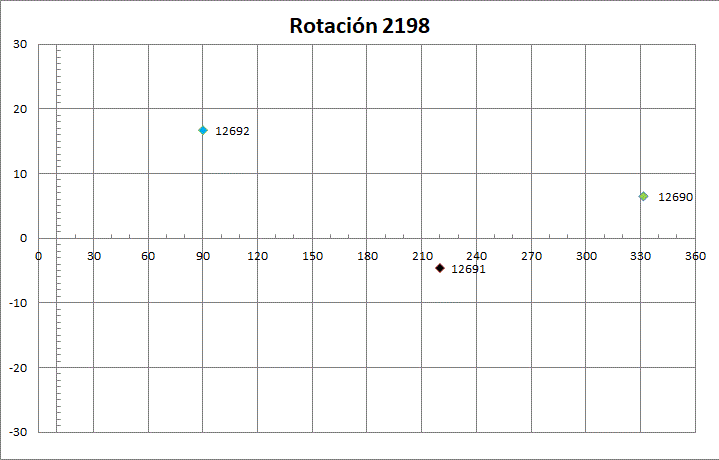

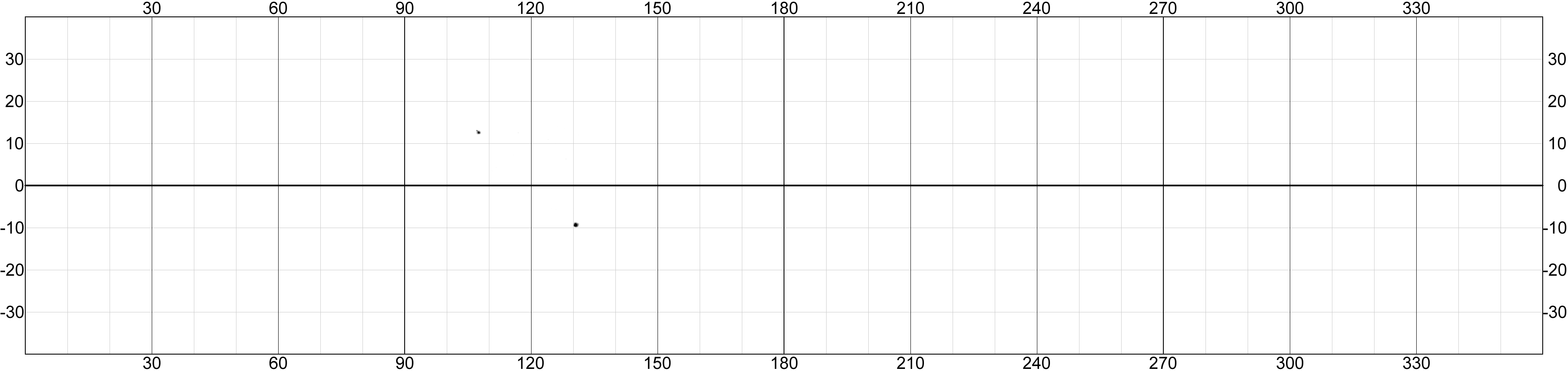

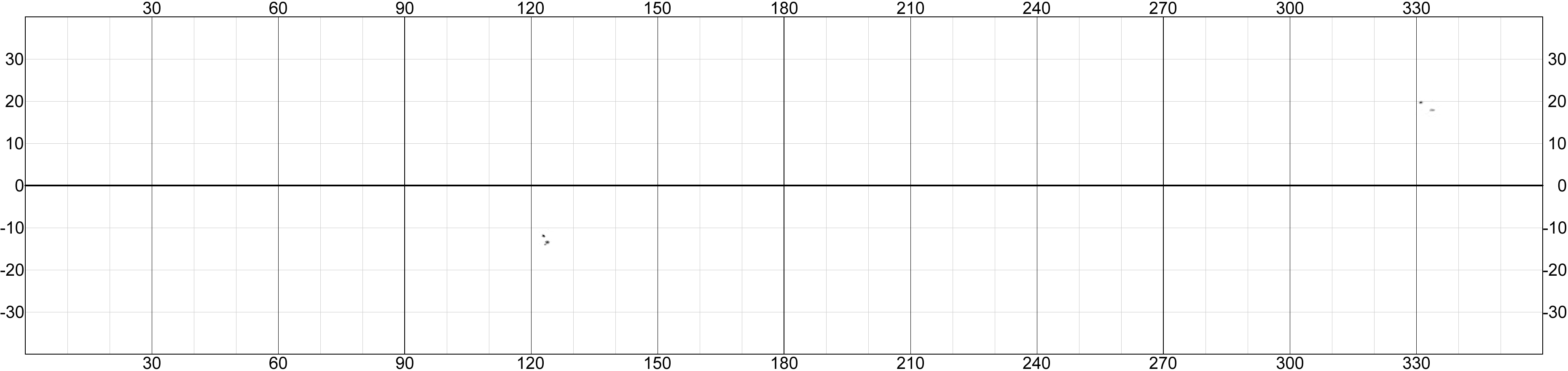

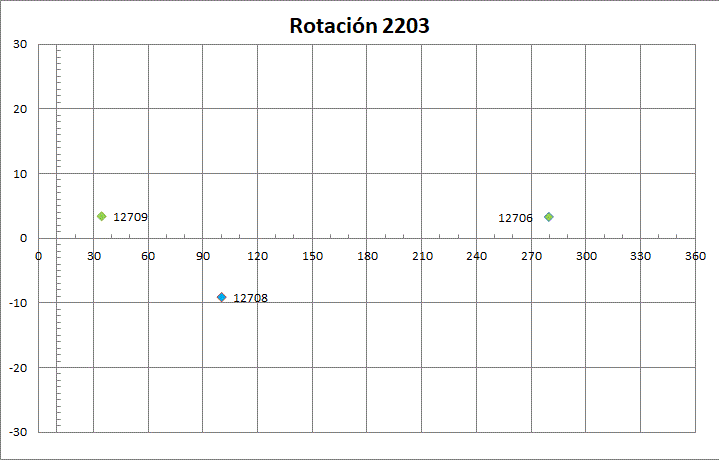

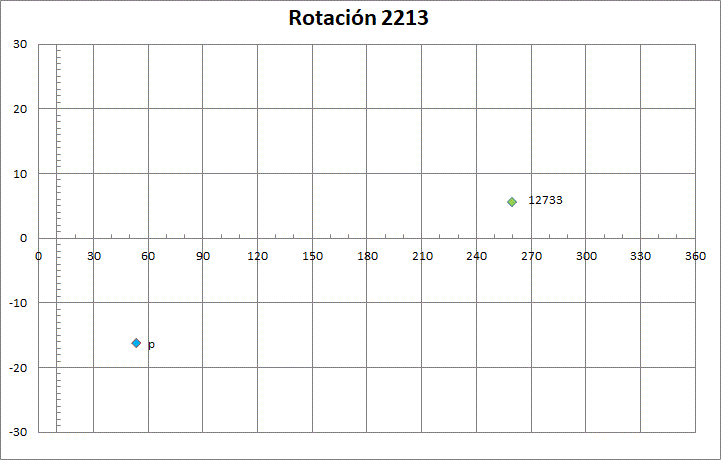

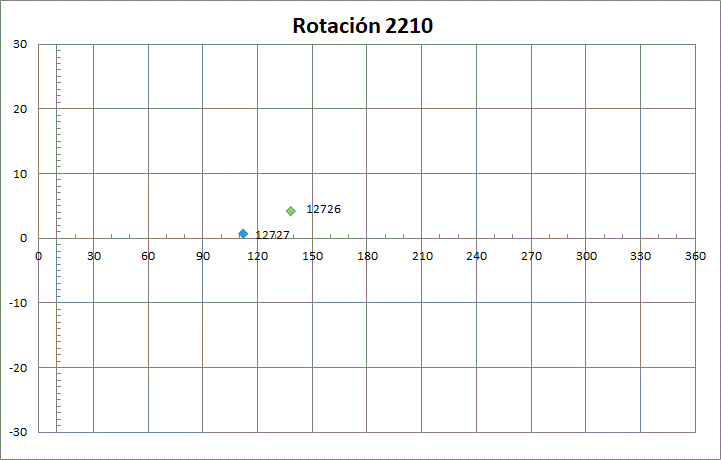

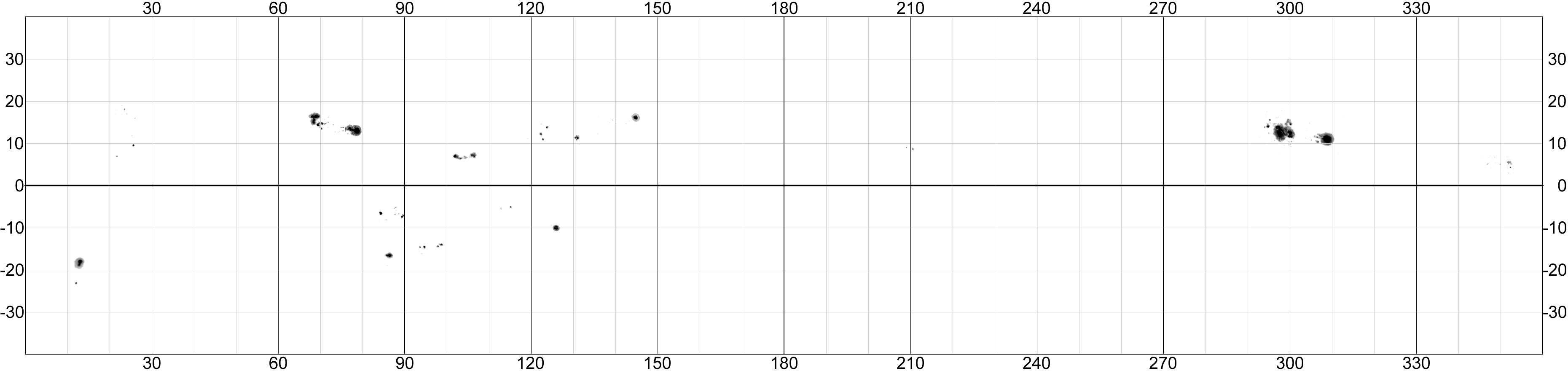

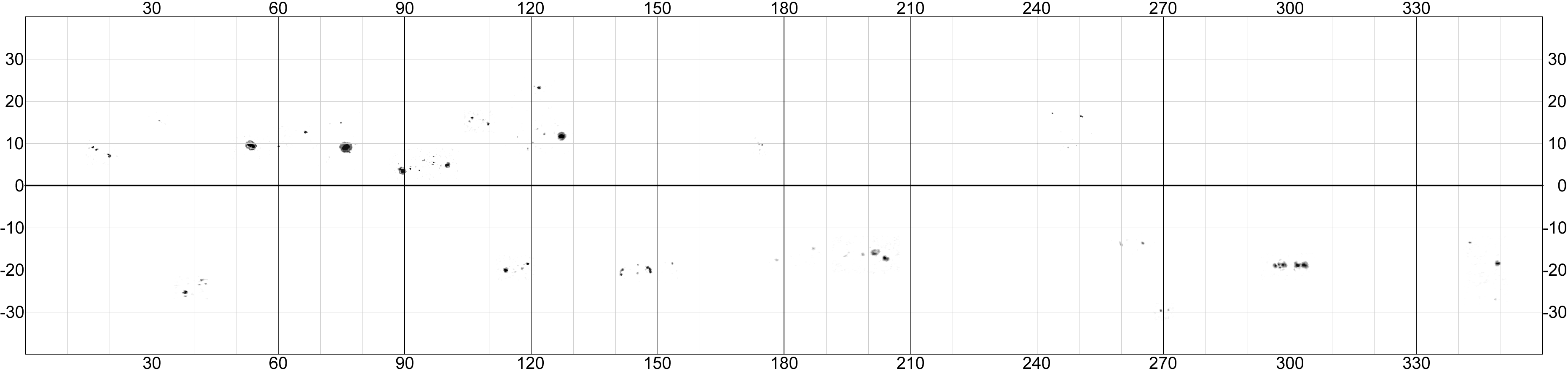

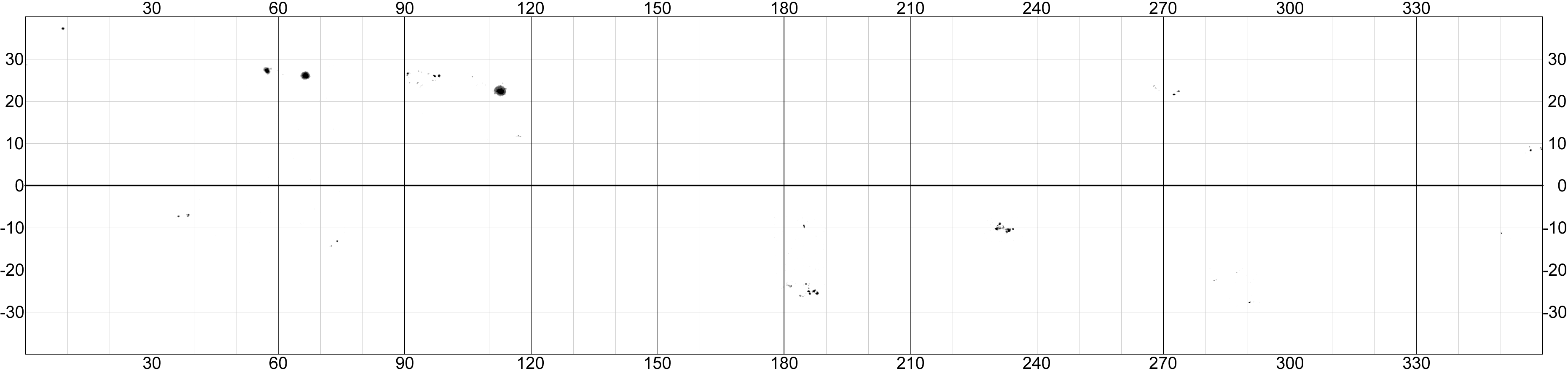

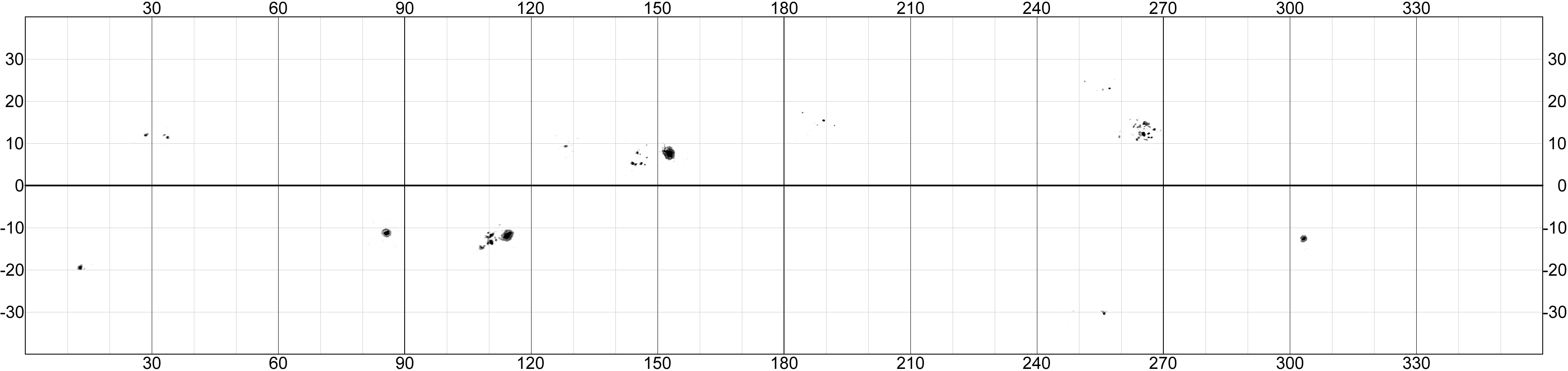

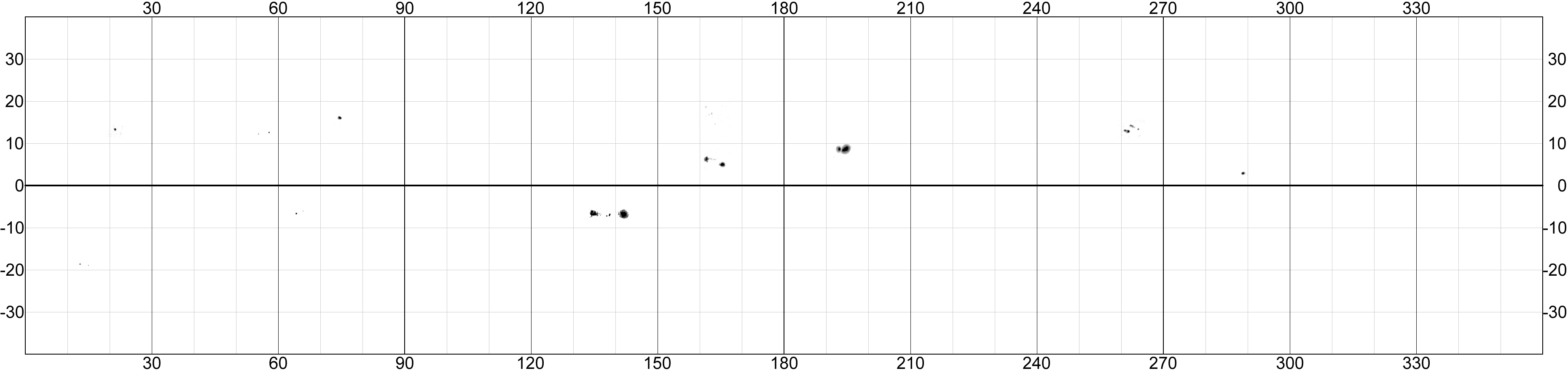

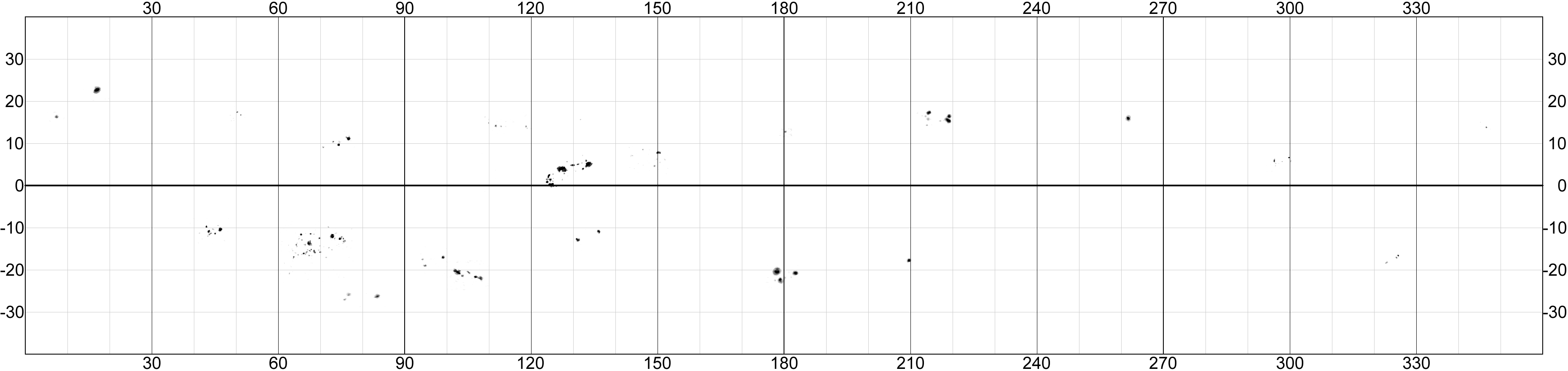

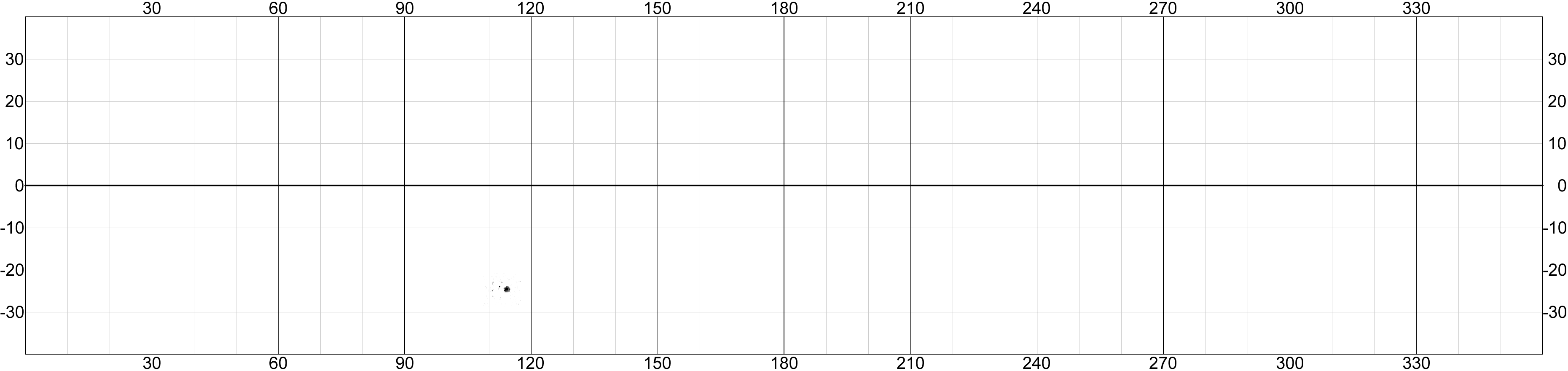

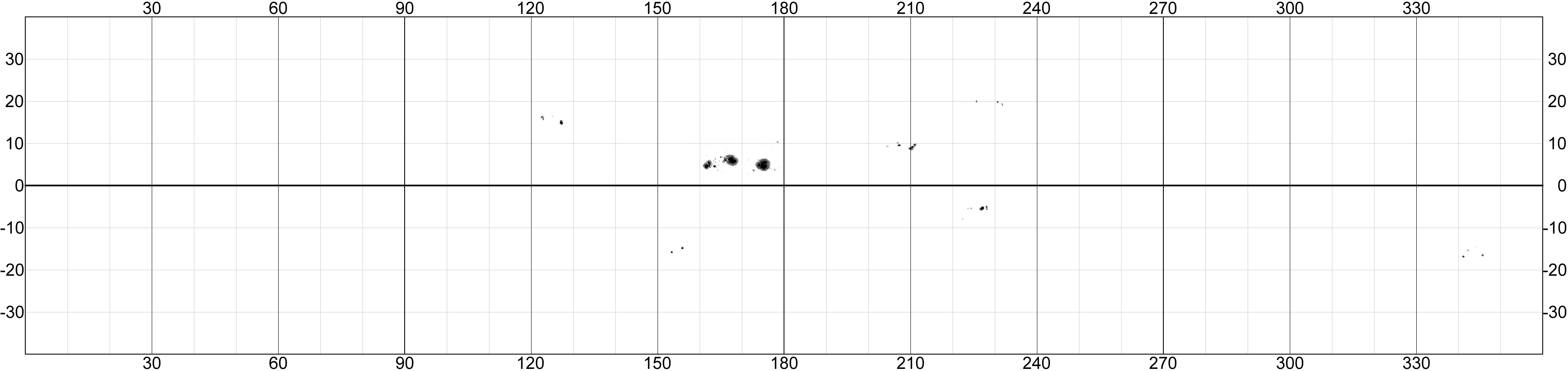

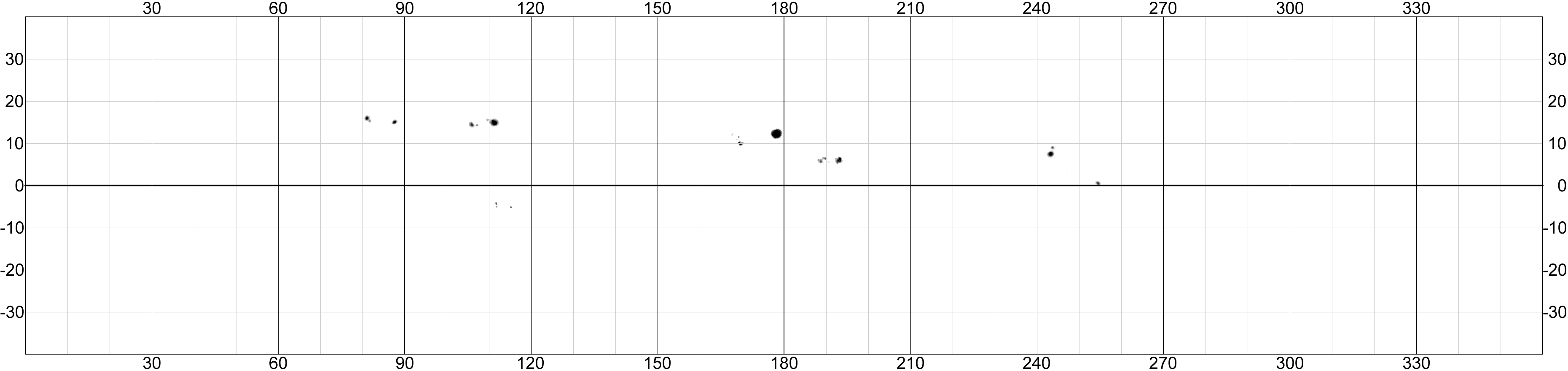

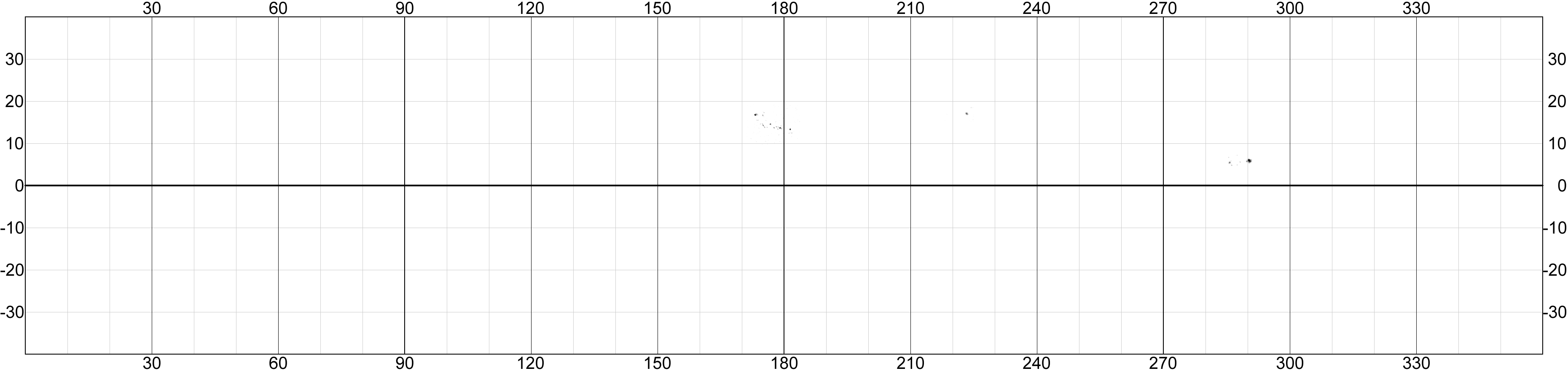

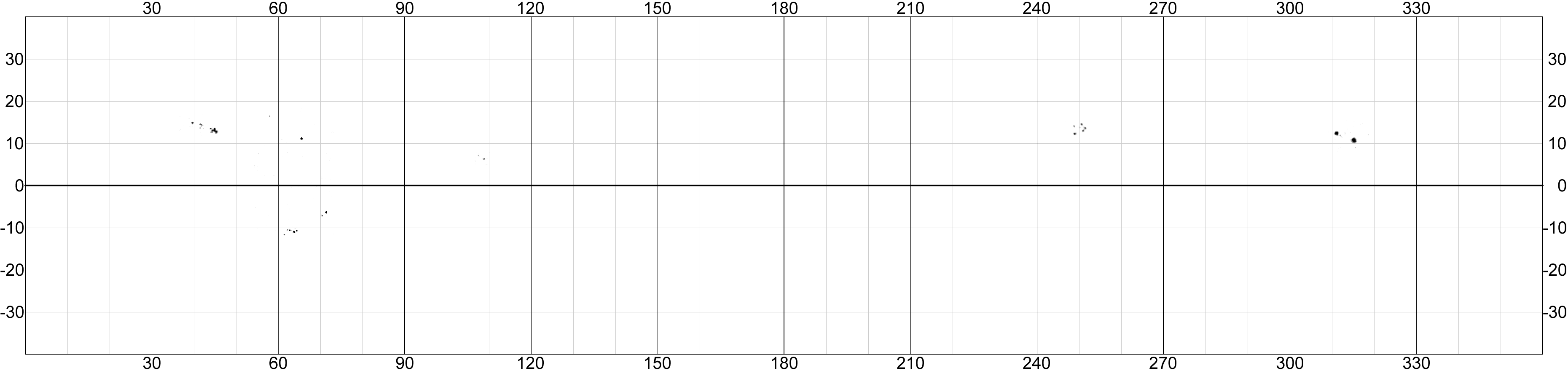

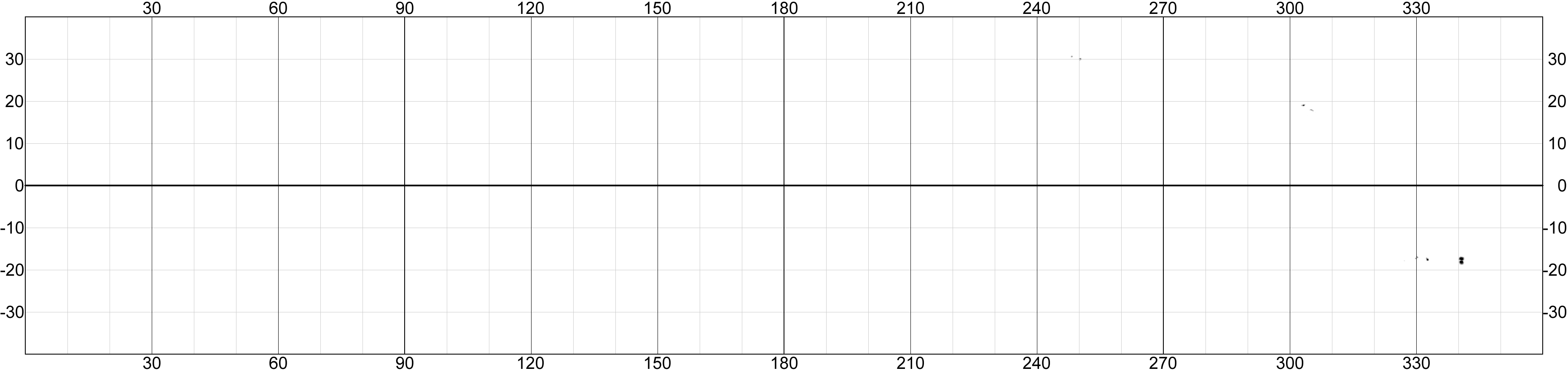

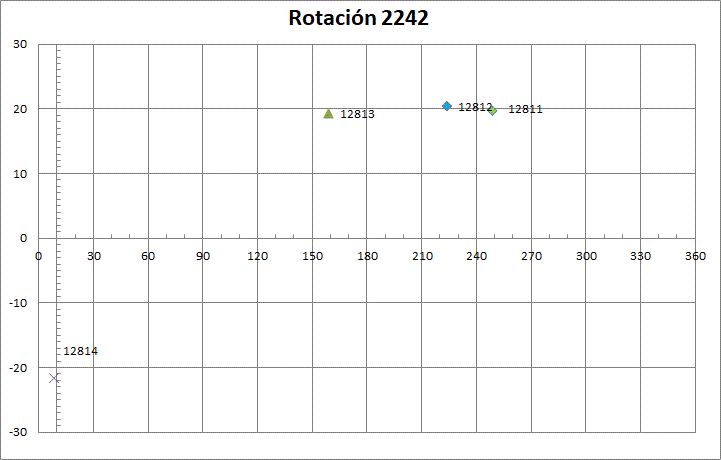

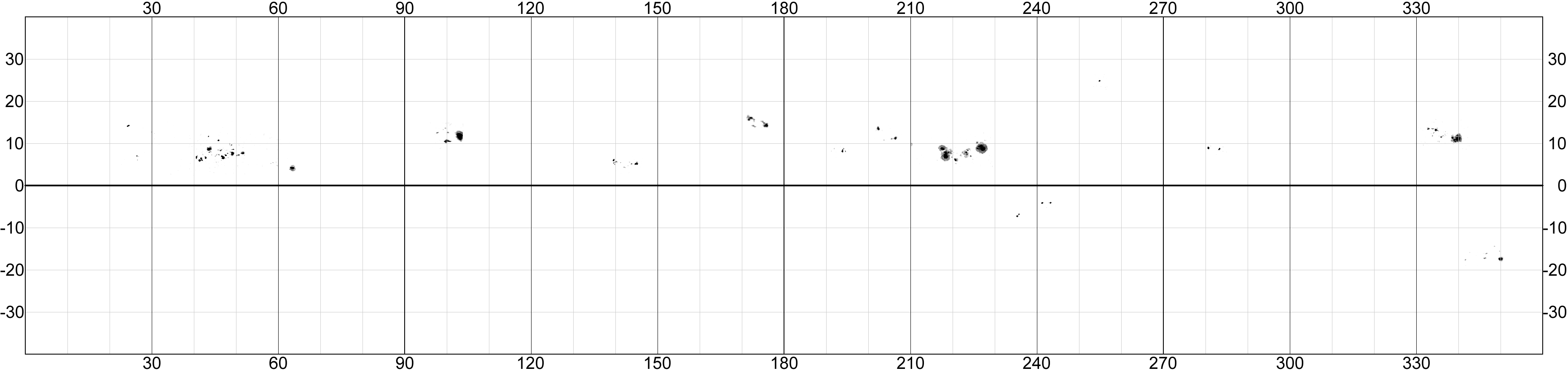

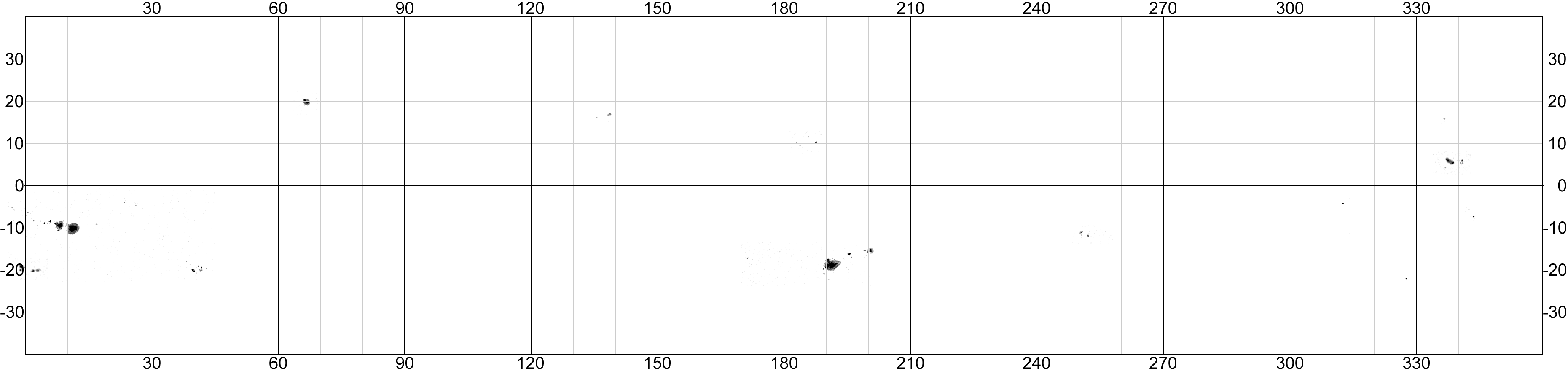

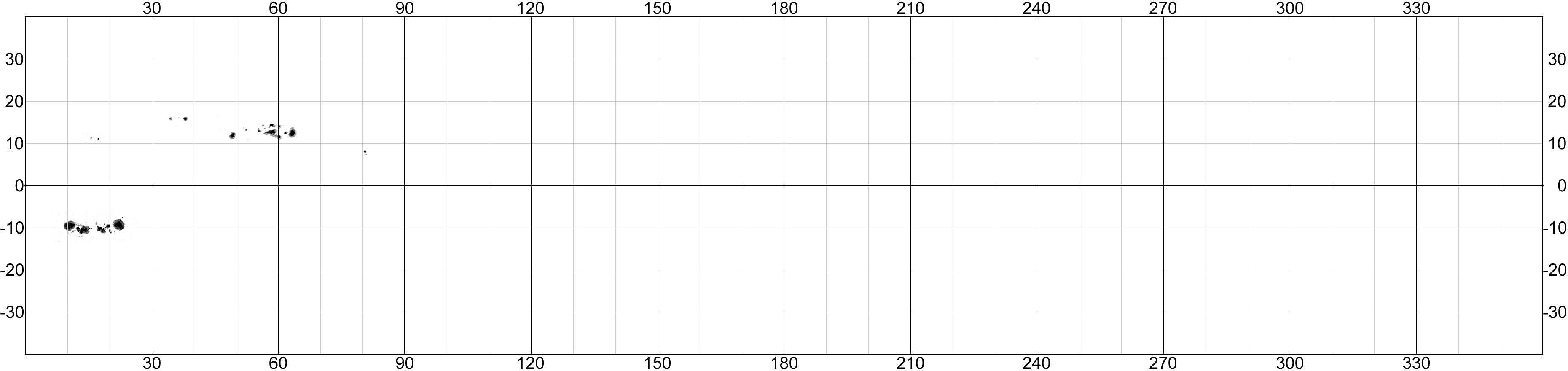

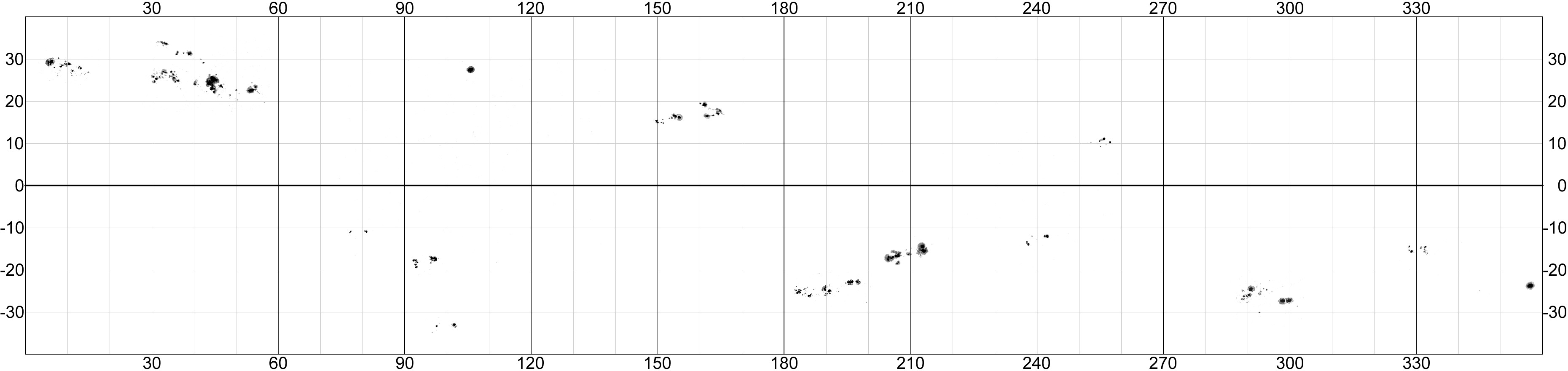

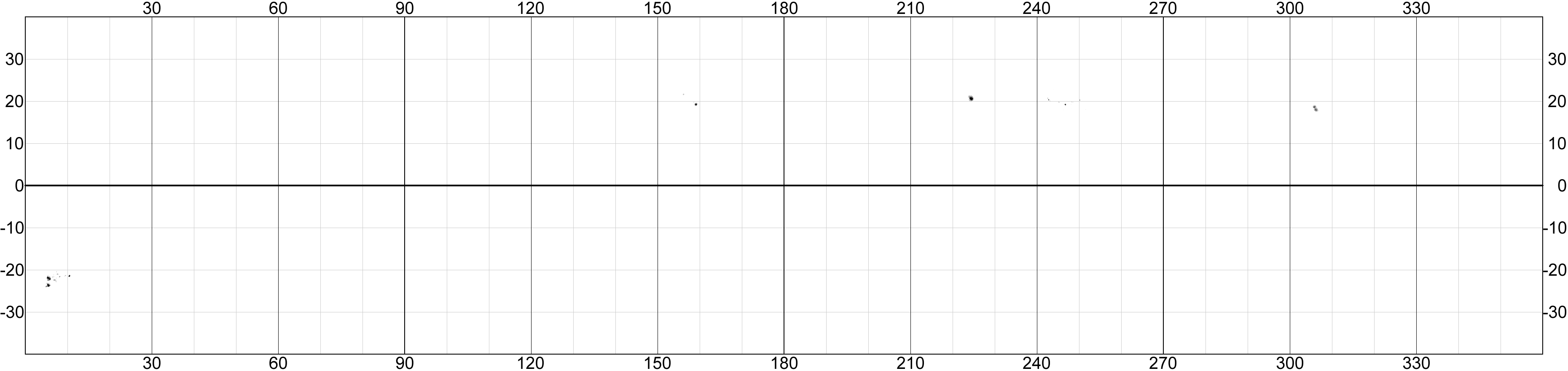

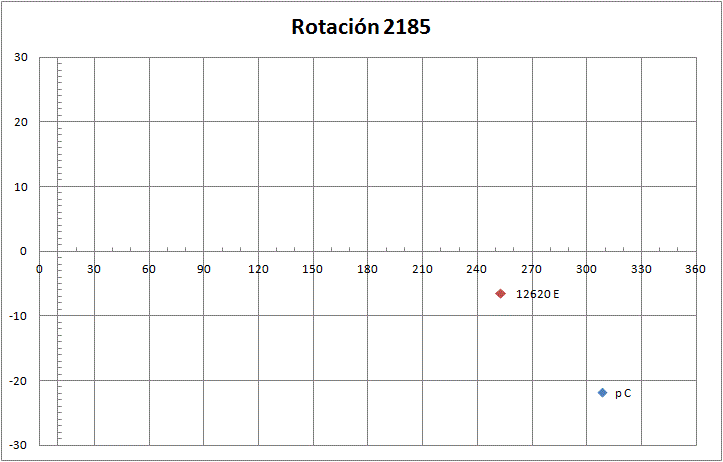

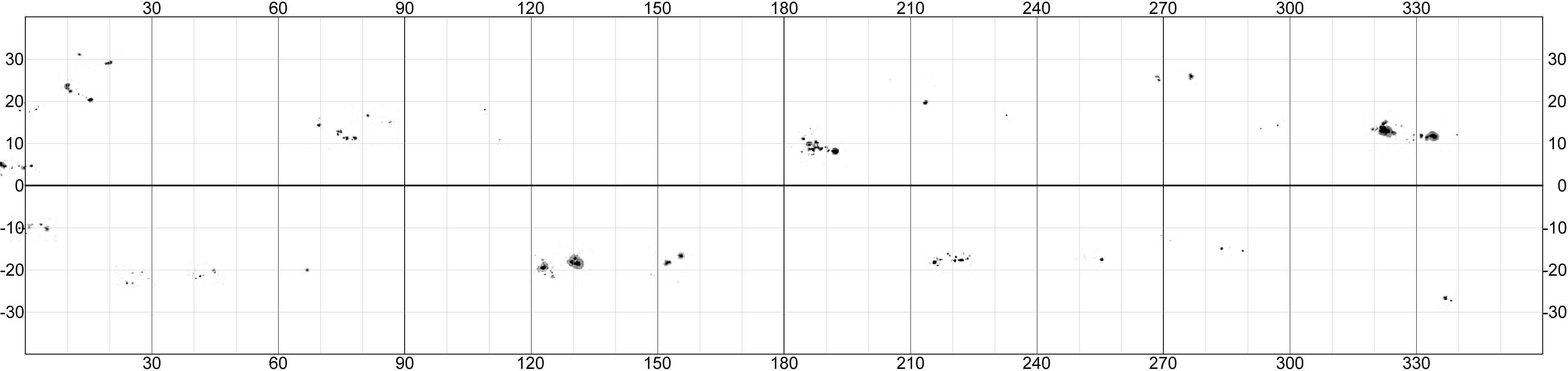

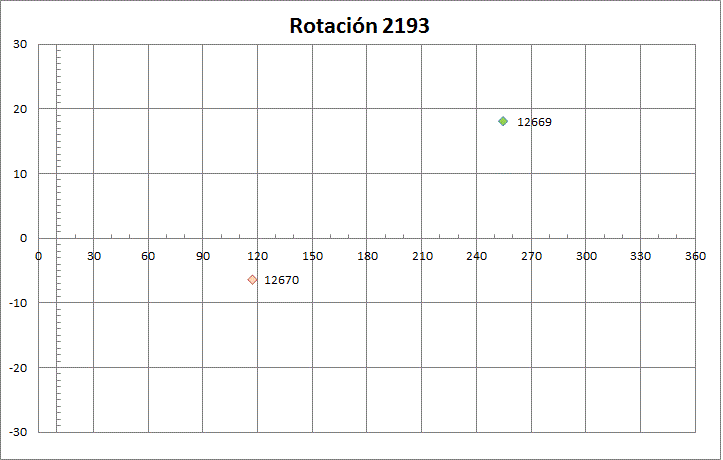

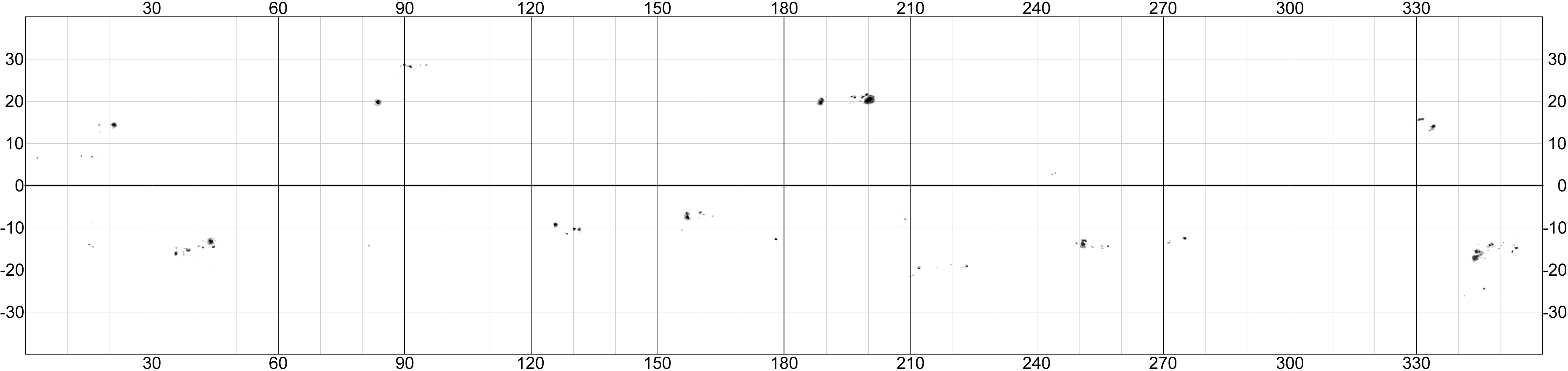

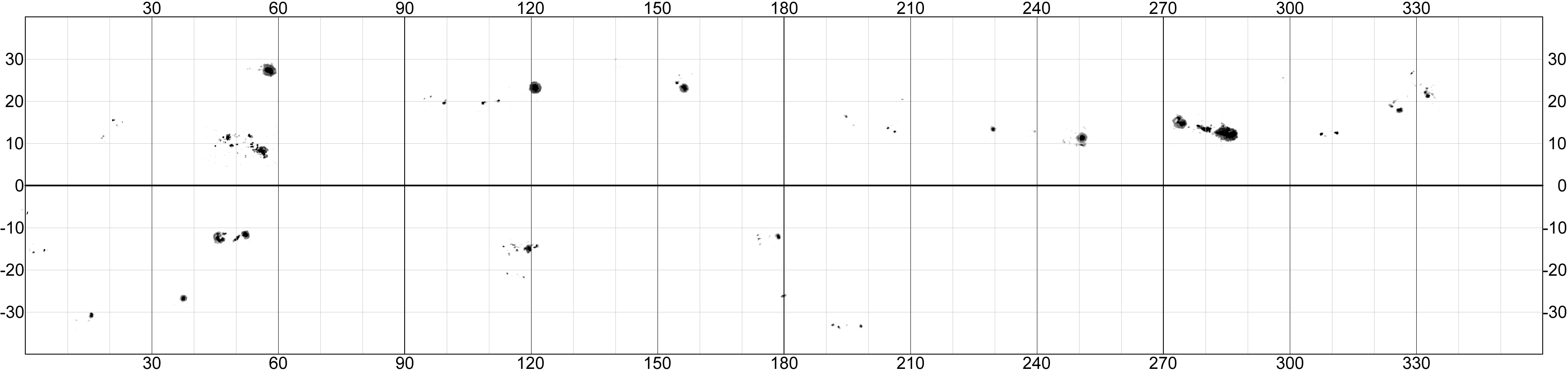

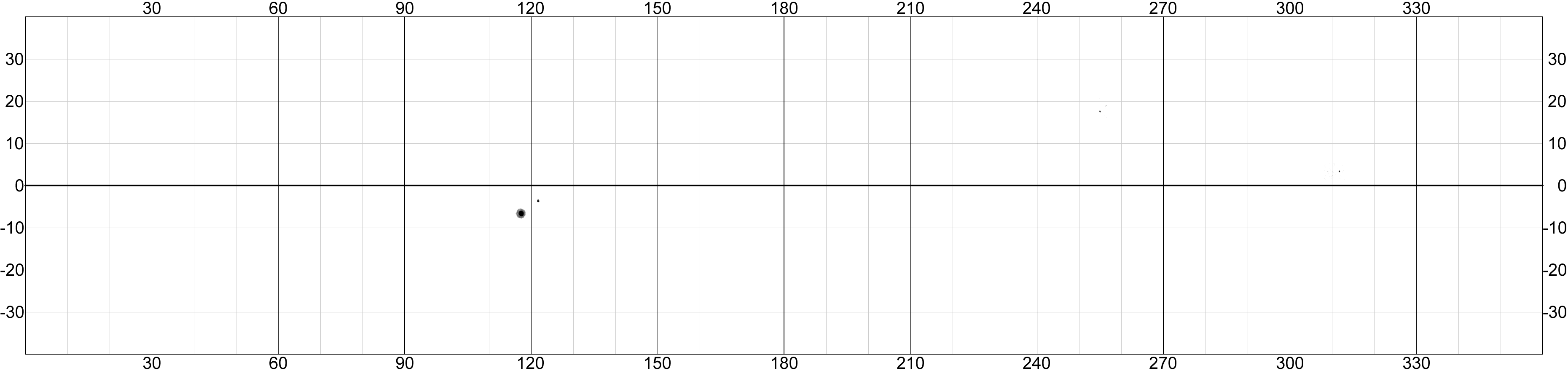

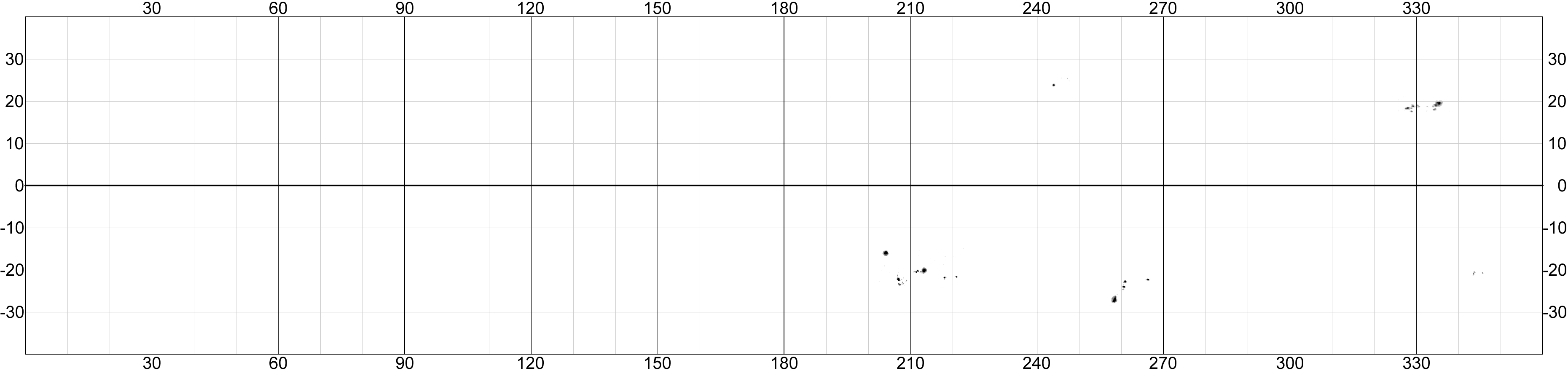

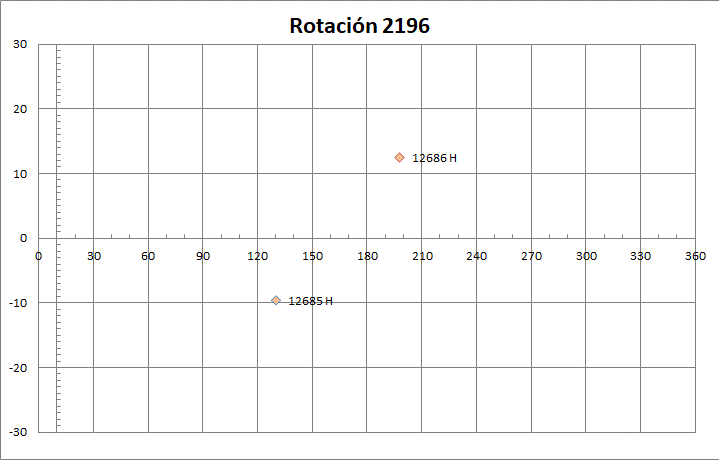

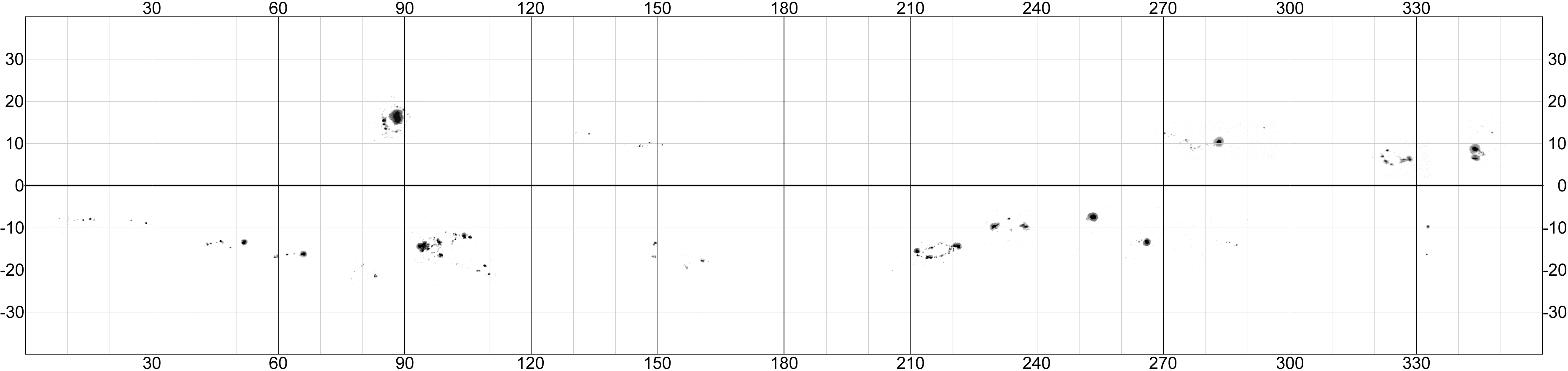

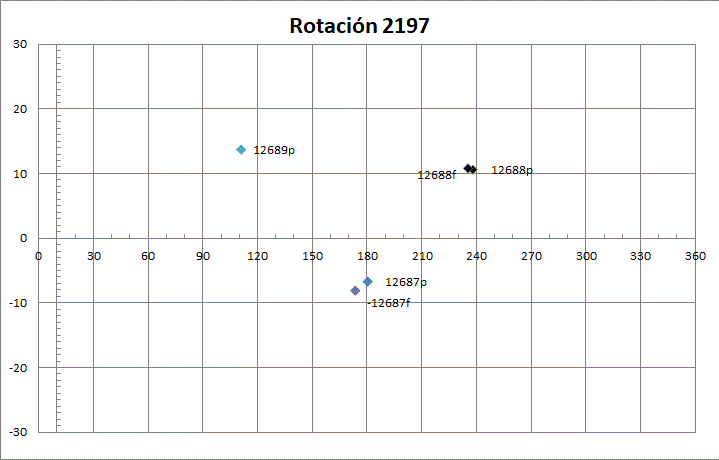

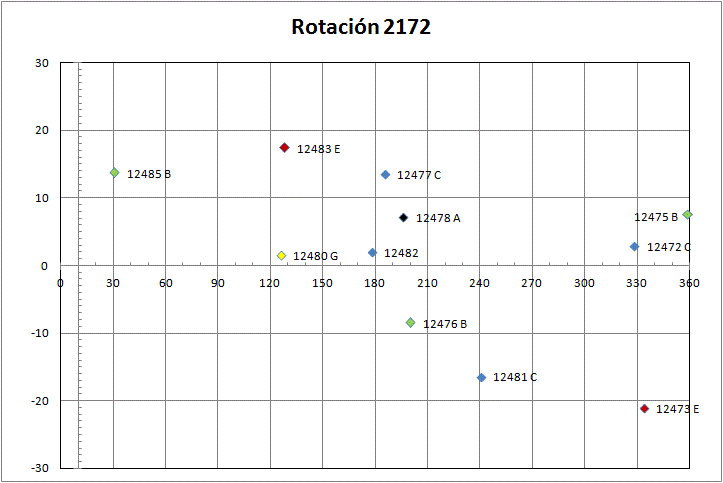

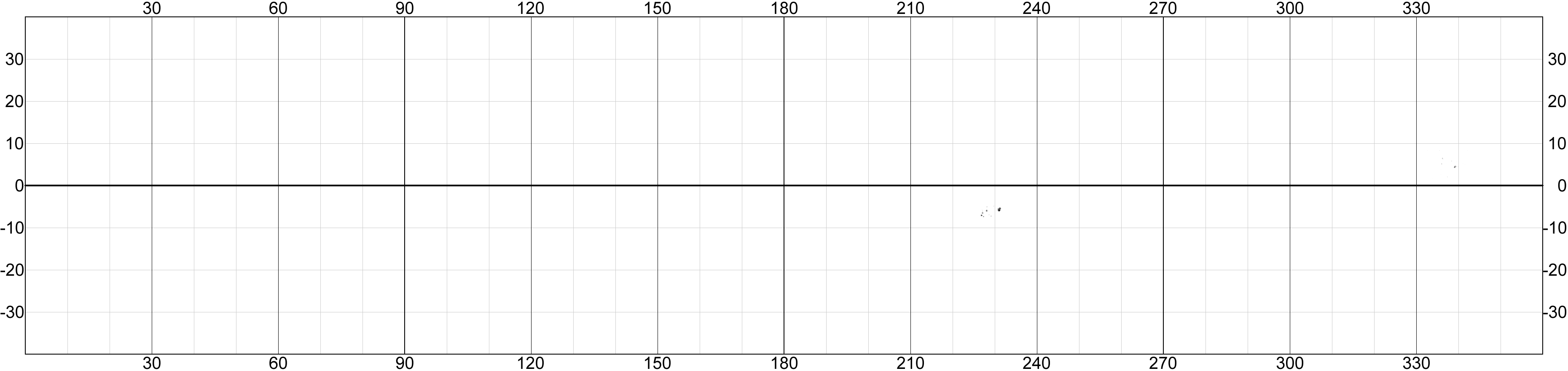

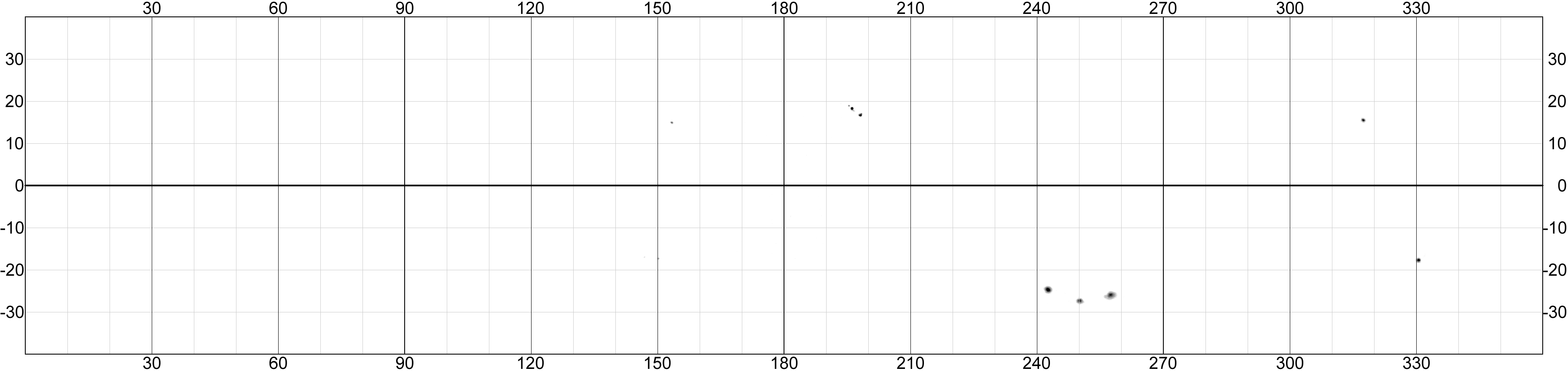

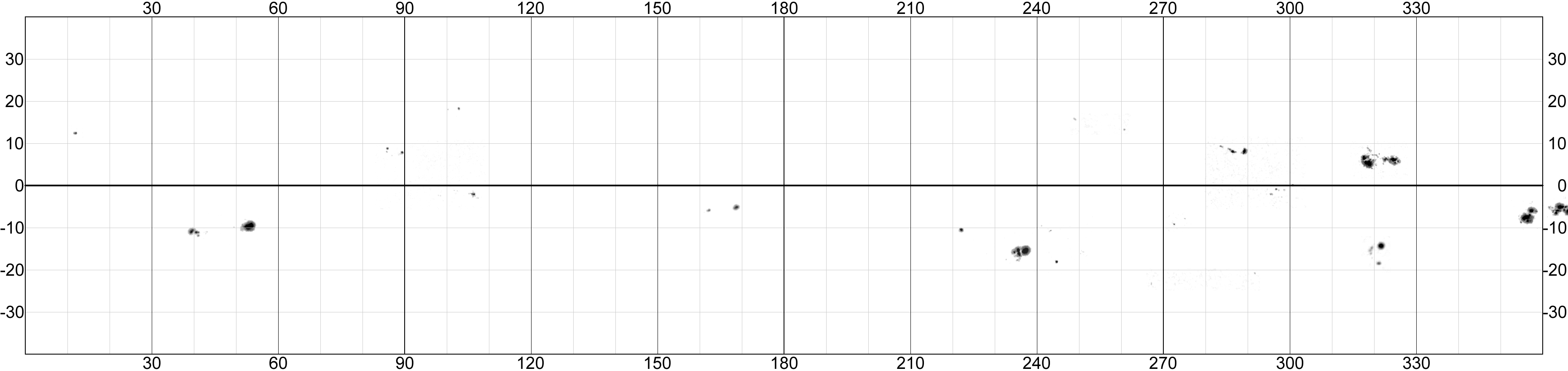

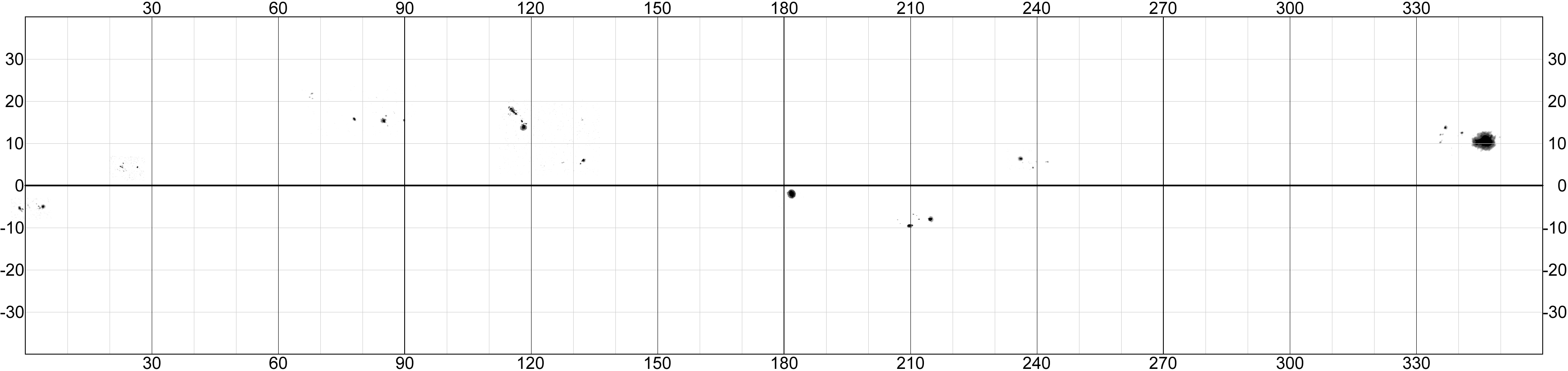

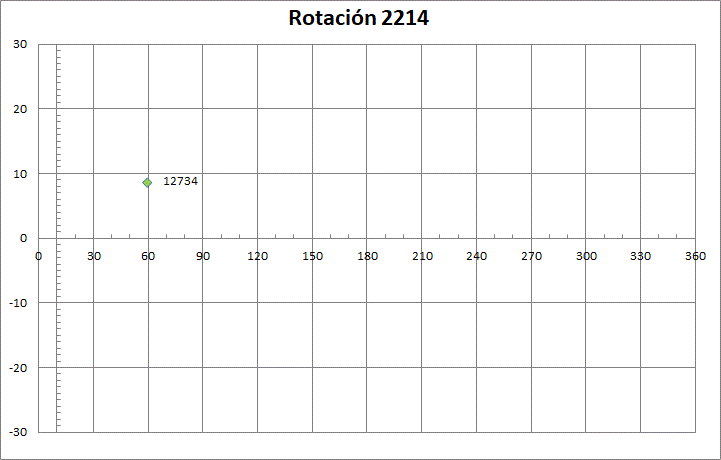

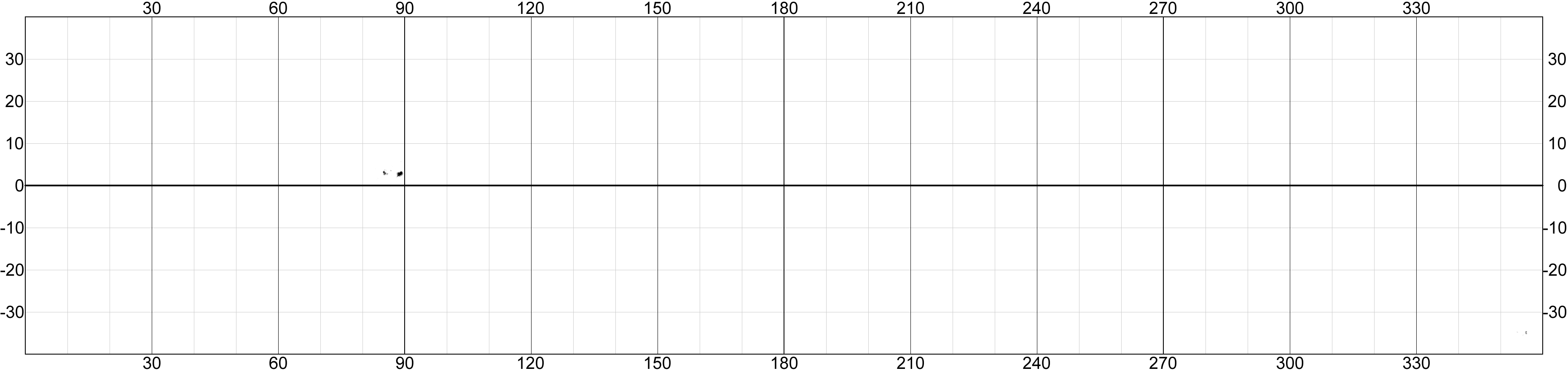

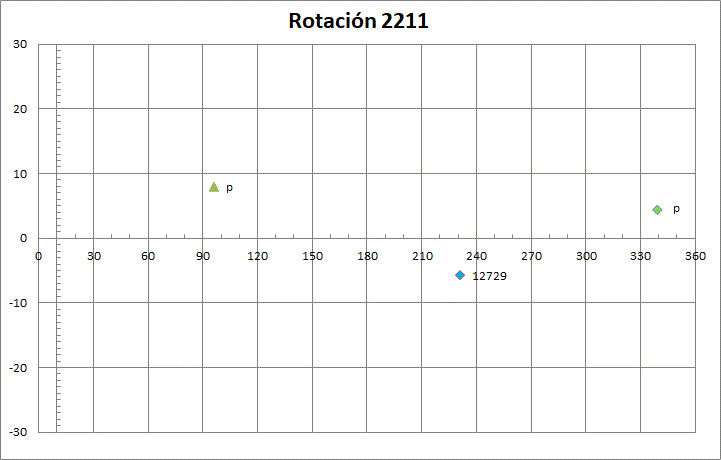

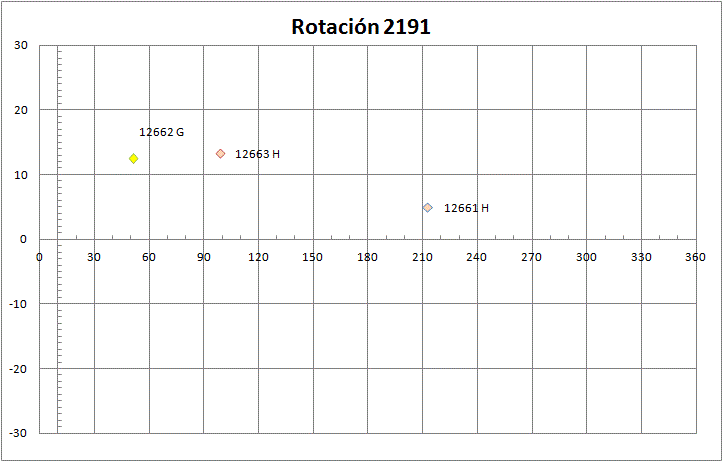

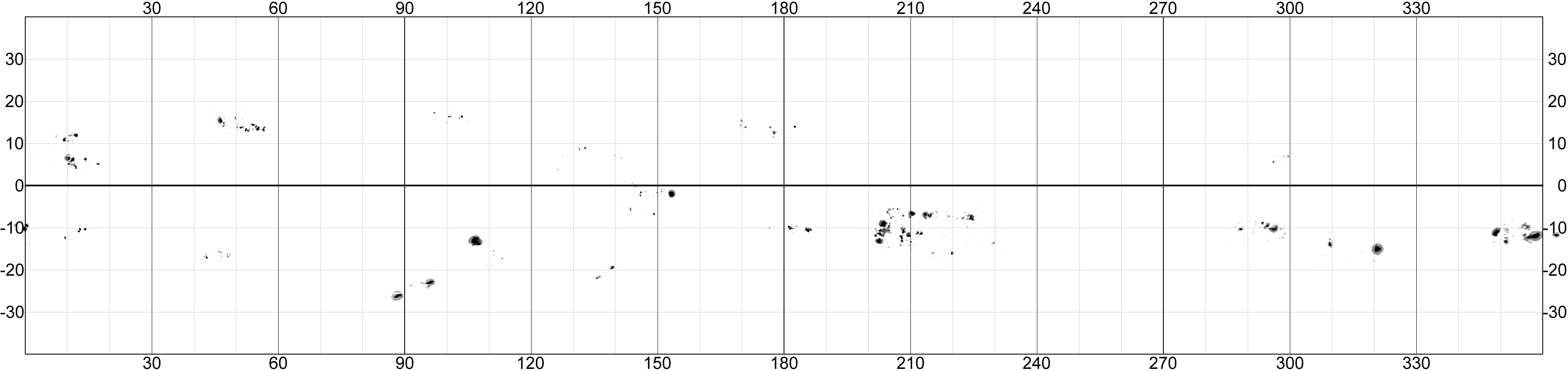

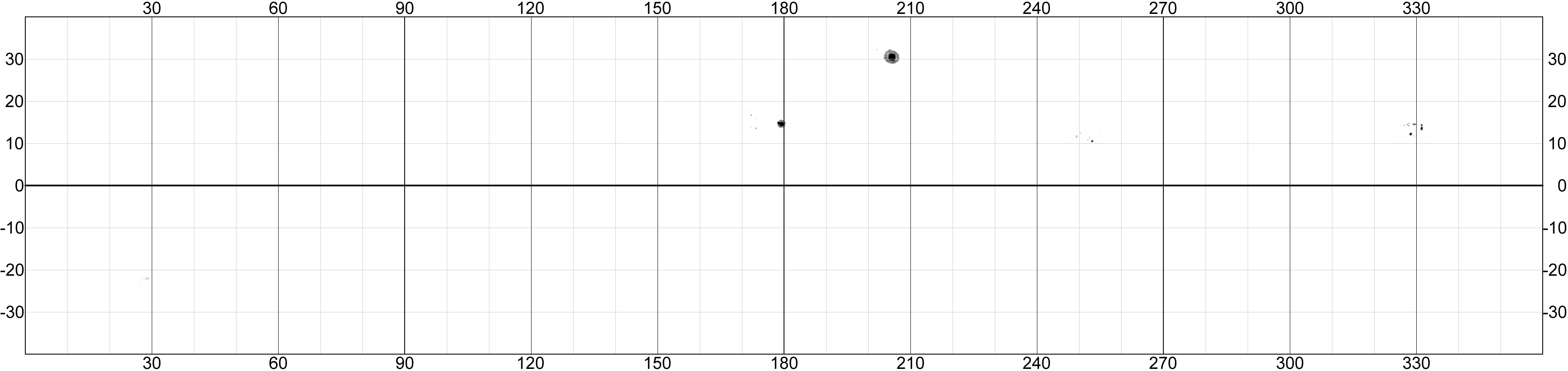

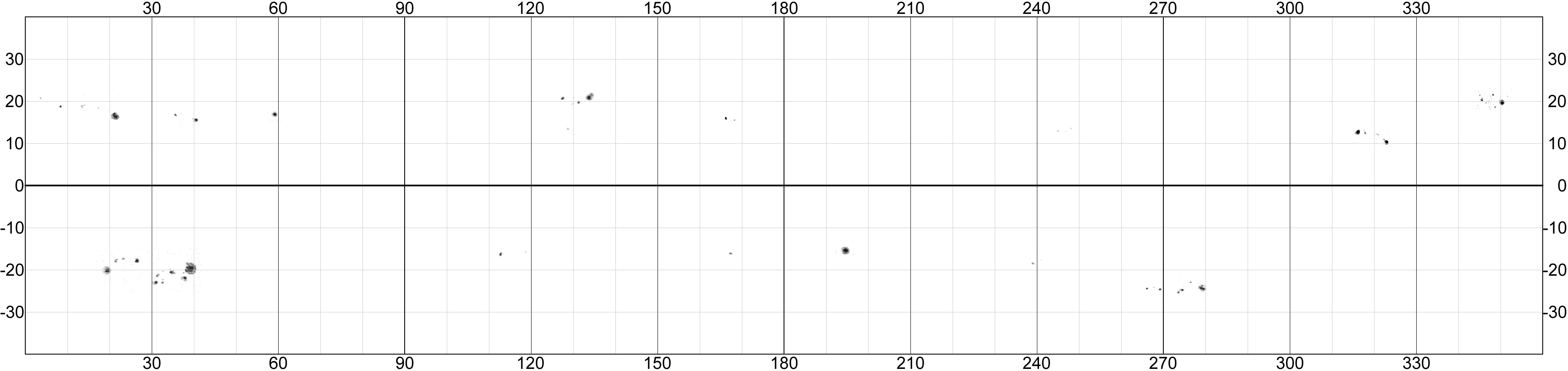

Para apreciar la evolución de regiones particulares de la actividad fotosférica, se han creado mapas de la actividad basándose en la observación propia y utilizando como base la tipología de las manchas.

Este método adolece de dos problemas de fondo, por una lado la falta de observaciones debidas al mal tiempo, ausencias y otras contingencias, la segunda la subjetividad inherente a la propia clasificación por tipologías de Mc Intosch

A pesar de estos inconvenientes la representación alcanzada es suficientemente representativa de la evolución, desarrollo y emigración o disolución de las regiones que presentan en el tiempo variaciones lentas pero constantes.

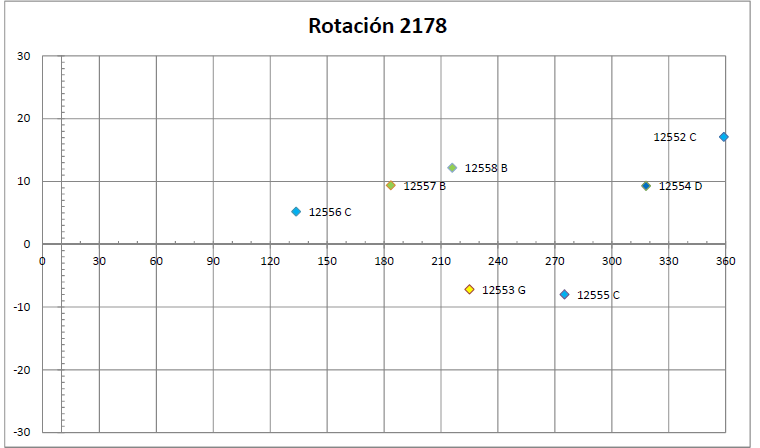

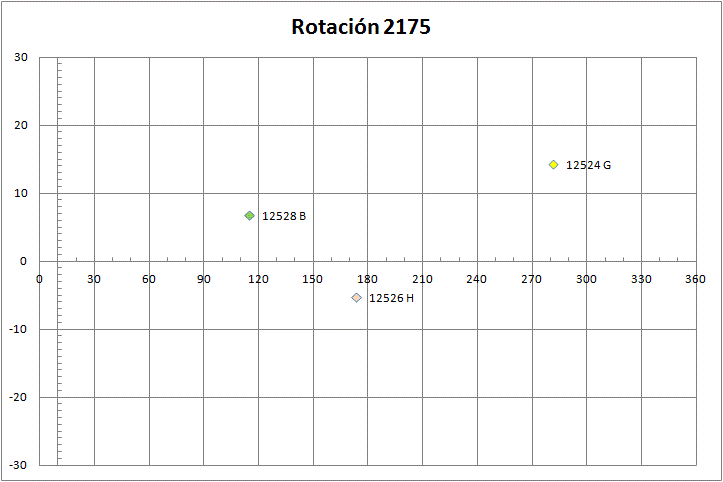

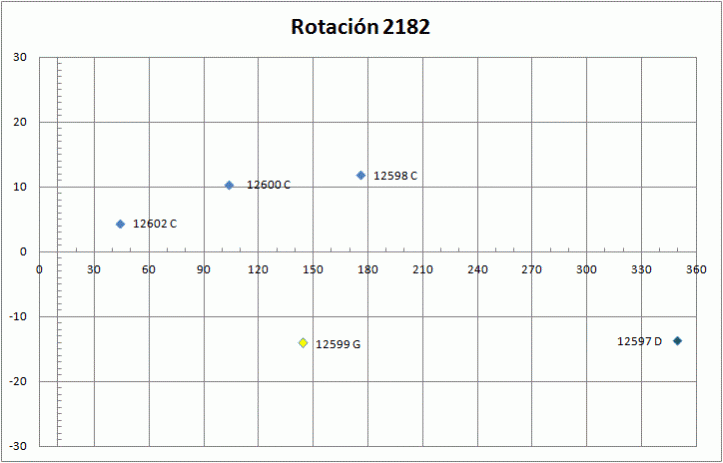

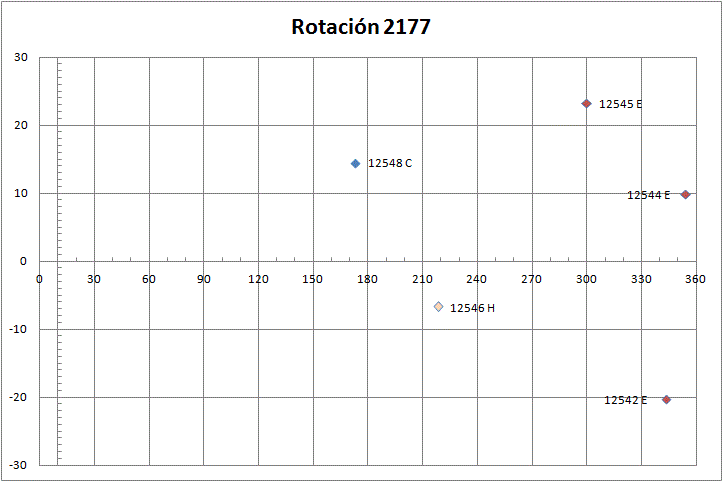

Con el soporte informático adecuado se crean las tablas con las coordenadas promediadas para el centro de la mancha a lo largo de todos los días observados, estos valores de coordenadas serán los correspondientes a los ejes X e Y, para los valores en Z se asigna los números del índice CV de CV-Helios Network.

Los valores numéricos CV de cada grupo y por cada día observado, se promedian para obtener el dato que se asigna al eje Z y que van desde un grupo tipo Axx con valor 1 hasta el máximo de 60 en los grupos tipo Fhc. La escala se tabula en pasos de 5 en 5.

Para mas información sobre los indices CV, consultar en la página www.cv-helios.net

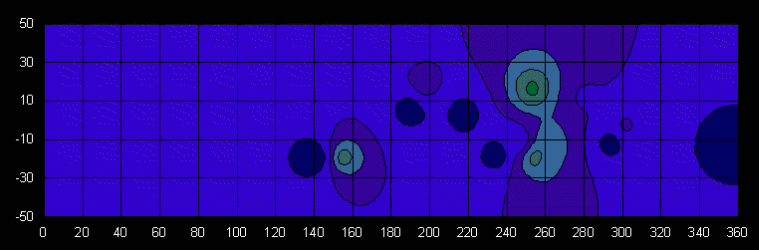

La tabla confeccionada con estos valores para los ejes X, Y, Z, se procesa con un método de interpolación que genera una pendiente entre los valores próximos, creando una superficie en relieve o tridimensional, que representa visualmente la actividad general al cabo de una rotación o varias si se desea, solamente es necesario hacer la tabla con los valores de aquellas rotaciones que deseemos representar.

Las coordenadas se obtienen con el método fotográfico, con yuda de los programas Sol e Iris. Las tipologías son las que el autor asigna según su criterio que puede variar respecto a otros observadores (subjetividad) y que pueden influir en cierta forma en el resultado final, pero no tanto como para desvirtuar el aspecto global del conjunto de la rotación de Carrington. A fin de cuentas todos los observadores distinguen bien un gran grupo de un pequeño poro.

El método de interpolación tiende a crear en altura puntos concéntricos. Esto podría suponer un problema de interpenetración de ambos hemisferios cuando los grupos están cercanos al ecuador, para paliar esta situación se hace que la base sea más elíptica provocando una elongación en el sentido E-W que disminuye la confusión entre hemisferios.

Para cada valor en Z se ha asignado un color diferente y en orden ascendente desde al azul oscuro al rojo y blanco, siguiendo el sistema clásico de representación en falso color tipo termografía (de frío a caliente), así los azules representan zonas de baja actividad, mientras que los amarillos y rojos representan aquellos grupos que ya han alcanzado un grado de desarrollo importante. El hecho de encontrar lagunas azules indica pues que existe actividad de bajo nivel, lo que puede ser importante en la evolución de una región, pues en el tiempo podría variar y "cambiar de color" hacia los que indican gran actividad. Los verdes, por contra, al quedar en la zona intermedia de la escala de valores, da una idea del valor de fondo. Si el fondo general de la gráfica tiende a ser más azul o más verde nos estará indicando si los valores promedio son más o menos altos y con ello el carácter general de la gráfica. Si esta distribución no es general sino que tiende a concentrar un determinado "color" a uno u otro lado del meridiano, será indicio de una asimetría E-W.

Todo lo demás puede considerarse aditamentos de pura presentación, que enriquecerán visualmente la pantalla pero también pueden confundir más por exceso de detalles, así se ha optado por indicar los ejes en coordenadas helíacas y el valor medio del nivel. Estos datos son suficientes para orientar adecuadamente cada gráfica por sí misma.

Seguramente cada uno podrá sacar conclusiones y consecuencias de la observación y comparación sistemáticas de cada carta sinóptica aquí representada.
